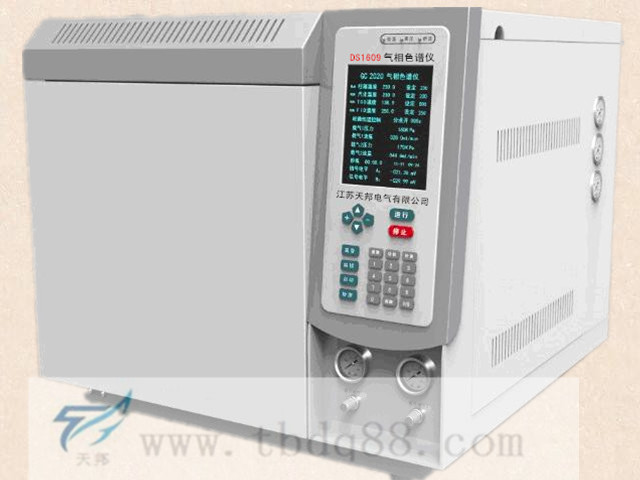

DS1609变压器油中溶解性气体组分含量的气相色谱仪主要指标：

检测限（单位μL/L）

◆标准GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
◆标准GB/T7252-2001《变压器油中溶解气体分析和判断导则》
◆电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》

◆电力行业标准DL/T 703-1999《绝缘油中含气量的气相色谱测定法》

二：变压器油气相色谱仪适用范围

1：电力行业在线运行变压器油检测；

2：大型变压器生产厂家出厂检测；

3：大型变压器绝缘油生产厂家油品检测；

4：电网在线运行安全检测；

5：被广泛应用于电力行业充油电气设备的制造企业

6：发电厂、供电局及炼钢厂的气体分析等单位；

三：变压器油气相色谱仪整套设备主要配置

四：变压器油气相色谱仪整套设备配置参数及技术指标：

1.气相色谱仪主要配置和技术指标

1.1技术要求

可满足各类型机车主变压器油的色谱分析要求

1．2整机使用条件

工作电源：AC220V、50Hz，工作环境温度：0℃-35℃，温控精度：±0.1℃，温控范围:室温以上10℃-400℃，温控时间:<30min，功率不大于2500kw。

1.3主要部件技术要求

1.3.1色谱仪技术参数

1.3.1.1检测灵敏度：

CH4≤0.05μL/L ；C2H4≤0.08μL/L；C2H6≤0.08μL/L；C2H2≤0.08μL/L；H2≤1.5μL/L；CO2≤0.2μL/L；CO≤0.06μL/L

1.3.1.2显示屏

采用同时显示13行的5.7寸液晶中文显示屏，四路温控、在线谱图可同时监视，并实现对各温区温度数字设定与控制、检测器控制、流量显示、温保护等许多功能单键操作

1.3.1.3点火开关

采用点火开关，在分析过程和整个仪器运行过程中，无需调节流量参数，保证了良好的分析结果准确性与良好的重现性。

1.3.1.4检测器

采用的单柱分析与一次进样双检测器（TCD、FID）色谱流程，淘汰了早期三检测器的双柱分析的复杂色谱流程，真正实现了一次进样一次分析的分离效果和高灵敏度，相比较早期双柱流程的灵敏度高出一倍；又具有抗进样干扰功能。使得分析过程更方便简单，可测量油中H2、CO、CO2、CH4、C2H4、C2H6、C2H2七种组分。

单位ul/L

当载气断气或漏气时，微机系统自动切断桥电流，保护TCD不被烧坏。

1.3.1.6自诊断功能

当控温铂电阻短路、开路，温度过设定保护值时，微机系统会断开加热开关保护仪器，并显示故障部位和故障类型。

1.3.1.7抗干扰

在电源突然断电或瞬间干扰下，微机系统可以将控制参数自动保存，干扰过后自动恢复正常运行，使仪器在无人看管下安全运行。

1.3.1.8配备进样自动稳定装置，免除进样峰与H2峰干扰，使得数据更可信；以及一键操作功能。

2色谱分析工作站

2.1泵站软件

绝缘油色谱工作站是基于windows 7以上操作系统开发的新一代色谱工作站，应具有强大功能的实用数据处理系统，全汉化窗口菜单，使用鼠标操作，多任务并行工作方式，使操作灵活方便。即使是毫无分析经验的操作人员也能得到与经验丰富的分析者相同的分析报告。

2.2谱图处理功能

操作便捷，采用全中文的窗口界面以及实时操作提示和在线帮助，并有教学功能，方便用户学使用。工作站可对不同的峰形进行智能分析处理，自动处理分析结果。灵活的手动谱图处理功能，可增删、修改峰，任意放缩谱图，确保分析结果的准确性。

2.3诊断系统

计算机自动对数据结果进行分析判断，运用三比值法、三角形法和知识库、推理机、历史比较等知识，自动进行故障诊断，其故障判断符合新的标准，并自动计算产气速率，打印故障分析报告。

2.4数据库管理功能

开放式数据管理：保存完整的相关设备信息以及分析结果数据信息。具备分级管理功能，方便增加、修改、删除，随意调阅、检索。检索得到的分析结果数据可以输出到Word模版打印，方便用户做各种结报表。开放式数据格式，适用于多用户数据共享，方便其他数据库管理软件访问以及管理部门的检索需求。其它计算机可以通过网络访问，具有实时上传数据至服务器数据库的功能，留有与设备管理系统的接口平台。

2.5的硬件性能

采用24位高精度内置式数据采集卡，内含的单片机控制系统，输入范围可达-2v~ 2v，高保真数字滤波技术，可进行噪声滤波而保留小峰，提高仪器检测精度，分辨率不低于0.1μV。

2.6启动

一键启动方式，工作站自动识别出峰顺序和保留时间。

2.7设备管理功能简介而直观，用户设置的设备管理卡片，分析结果根据不同的设备分类保存，令数据的管理一目了然。

2.8灵活的打印功能：提供固定格式和自定义模版格式的结果报告。网络查询功能

2.9可与局域网联机使用，实现网络查询。

3全自动脱气振荡仪

3.1整机采用单片机控制，加热、温控、恒温、定时振荡、延时报警均由微机自动控制，操作简便可靠。

3.2采用专门设计的高性能电机和传动机构，整机噪音要小。

3.3采用上开门设计，方便取放注射器。

3.4可同时对八支油样进行振荡。

3.5采用微机智能控制系统，确保温控精度。

3.6整机结构设计要合理，体积小、重量轻、外形美观大方。

3.7技术指标

（1）氢气纯度：99.999%

（2）氧气含量：<0.01ppm

（3）氢气大流速：300cc/min

（4）电子流量实时显示

（5）自带净化装置一套

（6）氢气压力>50psi

（7）电源输入：220V 50HZ

5.空气发生器技术规格、参数：

（1）纯度无油三级

（2）空气流量：0-2000ml/min

（3）工作压力：0--0.4Mpa

（4）自带净化装置一套

（5）工作噪音：小于40dB(A)

（6）电源电压：220V 50HZ

6. 容积40L高纯度（99.999%）氮气钢瓶1瓶，含减压阀。

7 容积8L标准气体1瓶，含减压阀，

七组份（含氢气、二氧化碳、一氧化碳、甲烷、乙烷、乙炔、乙烯七种气体）。

8.计算机技术规格

（1）常规办公室电脑配置

（2）显示器：24寸高清宽视角

（3）应预装好WINDOWS 7  32位操作系统及气相色谱分析软件。

（4）其他：键盘、鼠标、USB3.0接口

（5）黑白打印机技术规格、参数

大打印幅面A4

9.备件及工具

1 其它需要配置的。

2．各种连接管、连接件。
