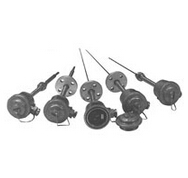

SBWR-4180440d带热电偶阻温度变送器

价格
电议

型号
SBWR-4180440d

品牌
上海自动化仪表股份有限公司

所在地
暂无

更新时间
2019-02-25 22:50:03

浏览次数

    SBWR-4180/440d隔爆型本安型带热电偶阻温度变送器的产品详细介绍:
    SBW系列隔爆型本安型带热电偶阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它集热电偶(阻)同变送器为一体,直接测量各种工业过程中-200~800℃范围内的液体,蒸汽和汽体介质的温度,将温度转变成与热电偶热电阻的温度或输出电信号成正比的4~20mADC统一输出信号,送显示、记录调节仪表或计算机。隔爆型、本安型热电偶(阻)温度变送器的防爆性能按颁布的“爆炸性环境用防爆电气设备”(GB3836)标准设计制造,热电特性符合国际IEC标准,并经仪器仪表防爆安全站测试合格。是爆炸性环境理想的温度传感器变送一体化产品,可用于有可燃性气体或易燃液体的蒸汽的危险场所、本安型带热电偶(阻)温度变送器必须与关联设备安全栅配合构成防爆系统,防爆证号为:GYB 93265、93266、97336、97337。它作为新一代的温度变送器,可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、及科研等部门。
    本安型带热电偶温度变送器配用的防爆电缆分布参数控制范围:电感量≤2mH。电容量≤0.06uF。同时使用关联设备安全栅,选用型号为MTL728、Z928、LB928,安全栅,具体接线见制造厂的说明书。
    产品特点
    变送器部件是小型化、置于隔爆型、本安型热电偶(阻)的接线盒内成为一体化温度变送器,用于工业现场。
    作为一体化温度变送器,在工业现场直接输出4~20mA信号,这样既省去昂贵的补偿导线,又提高了信号长距离传送过程中的抗干扰能力。
    变送器部件精度高,功耗低,使用环境温度范围宽,工作稳定可靠,而且由于采用硅橡胶密封结构,变送器耐震、耐温、耐湿、隔爆,适用于各种恶劣现场环境中安装使用。
    选用隔爆型带热电偶(阻)隔离温度变送器,其输入与输出端相隔离,增加抗模干扰能力,更适合计算机使用。
    SBWR系列隔爆型本安型带热电偶阻温度变送器的参数与规格:
    铂热电阻的精度等级:B级
    分度号:Pt100. (0℃时的电阻值)
    R=1000.12Ω(B级)
    允许偏差:Δt(℃)±(0.30+0.005∣t∣)(B级)
    输入:热电偶:K,E
    热电阻:Pt100
    输出:在量程范围内输出4~20mA直流信号与热电阻的输入电信号成线性或与热电偶输入的毫伏信号成线性,与热电阻被测温度成线性或与热电偶被测温度成线性。
    基本误差:计算公式 Δ=Δ1+Δ2
    Δ1热电偶(阻)允许偏差
    Δ2变送器基本误差±0.5%FS
    传送方式:二线制
    变送器工作电源:电压低12V,高35V,额定工作电压24V。
    负载:极限负载电阻按下式计算
    RL(max)=50×(Vmin-12)(即24V时负载电阻可在0~600Ω范围内选用,额定负载250Ω。)
    a.环境温度:-25℃~80℃(危险场所不高于70℃)。
    b.相对湿度:5%~95%。
    c.机械振动:f≤55Hz,振幅<0.5mm
    d.周围空气中不含有引起变送器腐蚀的介质。
    防爆等级:
    隔爆型:dⅡBT4  dⅡBT6  或dⅡCT4  dⅡCT6
    本安型:ibⅡBT4  iaⅡBT4  iaⅡCT6(多对式)、关联设备型号MTL728、Z928、LB928。
    外壳防护等级:IP65
    □型号表示

    S

    电动单元组合仪表DDZ-S系列

    B

    变送单元

    W

    温度



    无)通用型

    Z 热电阻

    R热电偶


    输出性质

    2)输出与对应温度



    4)输出与对应输入信号呈线性


    传感器

    0)通用型


    热电偶

    0)E镍铬-铜镍

    1)K镍铬-镍硅

    2)S铂铑10-铂


    热电阻

    1)Cu50

    2)Cu100

    3)Pt100


    电路类别

    7)隔离型(带测温元件)

    8)非隔离型(带测温元件)





    器件类别

    0)规型

    1)智能型

    2)数显型

    3)指针型

    4)智能数显型

    5)智能指针型

    6)带通讯协议




    安装固定形式

    2)固定螺纹

    4)固定法兰

    6)固定螺纹锥形保护管

    8)内螺纹固定

    9)热套保护管


    接线盒形式

    4)隔爆型


    设计序号

    S)引进铂电阻

    0)热电偶

    1)绝缘式(铠装)

    2)接壳式(铠装)


    元件数

    3)三对式


    补充说明

    K)铠装型


    环境特征

    d)隔爆型

    i)本安型
