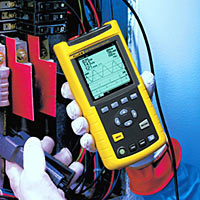

FLUKE43B电能质量分析仪

价格
电议

型号
F43B

品牌
FLUKE

所在地
暂无

更新时间
2022-09-09 09:36:19

浏览次数

    FLUKE43B电能质量分析仪

    完全掌握电能质量

    谐波:



    • 电压、电流和功率谐波
    • 高达51次的谐波
    • 谐波失真(THD)
    • 每次谐波的相位角

    功率:



    • 瓦特、功率因数、位移功率因数、伏安和乏
    • 电压和电流波形



    骤降和骤升:



    • 在长达16天的时间内,逐个周期地连续测量电压和电流
    • 利用光标读取骤降和骤升的时间和日期

    瞬态现象:



    • 捕获电压瞬变和波形失真
    • 捕获和保存多达40个瞬态事件
    • 显示与瞬变相关的时间和日期





    电压|安培|赫滋:



    • 电压和电流波形
    • 真有效值电压和电流
    • 频率





    输入特性
    输入阻抗  1 MΩ 20 pF
    电压等级  600V rms CAT III
    V/A/Hz 显示
    真有效值电压 (交流+直流) 量程:  5.000 V 50.00 V 500.0 V 1250 V*
    准确度:  ±(1% + 10 个字)
    真有效值电流(交流+直流) 量程:  50.00 A 500.0 A 5.000 kA 50.00 kA 1250 kA
    准确度:  ±(1% + 10 个字)
    频率 量程:  40.0 to 15.9 kHz
    准确度:  ±(0.5% + 2 个字)
    CF 波峰因数 量程:  1.0 - 10.0
    准确度:  ±(0.5% + 1 个字)
    功率显示
    瓦特、伏安(VA)、乏(VAR)
       单相和3相,3相平衡负载
    量程:  250 W - 1.56 GW
    准确度:  ±(4% + 4 个字) 基波功率
    准确度:  ± (2 % + 6 个字) 功率
    功率因数 量程:  0 - 1.0
    准确度:  ±0.04
    位移功率因数 Cos .F 量程:  0.25 - 0.9
    准确度:  ±0.04
    量程:  0.90 - 1.0
    准确度:  ±0.03
    基波频率 量程:  40.0 至 70.0 Hz
    准确度:  ±(0.5% + 2 个字)
    谐波显示
    电压、电流、频率 量程:  基波 到 51次谐波
    准确度:
    基波:  VA ±(3% + 2 个字) W ±(5% + 2 个字)
    2 至 31次谐波:  VA ±(5% +3 个字) W ±(10% +10 个字)
    32 至 51次谐波:  VA ±(15% +5 个字) W ±(30% +5 个字)
    基波频率 量程:  40 Hz 至 70 Hz
    准确度:  ±0.25 Hz
    相位 量程:  电压(V)、电流(A) (基波对谐波)
    准确度:  ±3º 至 ±15º
    量程:  功率(W) (电压基波 对 电流谐波)
    准确度:  ±5º 至 ±15º
    K 因数 (电流和功率) 量程:  1.0 至 30.0
    准确度:  ±10%
    THD 谐波失真 量程:  0.00 - 99.99
    准确度:  ±(3% + 8 个字)
    骤降和骤升
    记录时间:  4 分钟 至 16 天 (可选)
    实际Vrms 、大Vrms、小(AC + DC) 量程:  5.000V 50.00V 500.0V 1250V*
    准确度:  读数±(2% +10 个字); 光标读数 ± (2% + 12 个字)
    实际Arms、大Arms、小(AC + DC) 量程:  50.00A 500.0A 5.000 kA 50.00 kA
    准确度:  ±(2% +10 个字)
    瞬变捕捉
    小脉宽:  40 ns
    输入1 的有用带宽:  直流 至 1 MHz
    瞬态事件的数量  40
    电压门限设置:  参考之上或之下的20% 50% 200%
    电阻、电容、二极管、通断
    电阻量程:  500.0 Ω 5.000 kΩ 50.00 kΩ 500.0 kΩ 5.000 MΩ 30.00 MΩ
    电阻准确度:  ±(0.6% + 5 个字)
    电容量程:  50.00 nF 500.0 nF 5.000 µF 50.00 µF 500.0 µF
    电容准确度:  ±(2% + 10 个字)
    二极管电压:  准确度 ±(2% + 5 个字)
    通断:  在< 30 Ω ± 5 Ω时发出蜂鸣声
    大电流:  0.5 mA
    突入电流
    突入时间:  1 s 5 s 10 s 50 s 100 s 5 min
    电流量程:  1 A 5 A 10 A 50 A 100 A 500 A 1000 A
    准确度:  ±5% 满度
    温度(使用附件)
    量程:  -100 °C - 400 °C
    准确度:  ±(0.5% + 5 个字)
    示波显示
    测量:  直流、交流、交流+直流、峰值、峰-峰值、频率、占空比、相位、脉宽、波峰因数
    时间范围:  20 ns/div 至 60 s/div
    大采样率:  25 MS/s
    带宽 电压通道 [1]:  20 MHz(在输入处),使用VPS40探头时为20 MHz (Fluke43B 中已含),1 MHz(使用 TL24 测试线)
    电流通道 [2]:  15 kHz (在输入处),10 kHz(使用电流钳)
    耦合:  交流、直流(10 Hz - 3 dB)
    垂直灵敏度:  5 mV/div 至 500V/div
    垂直分辨率:  8 bit (256 级)
    记录长度:  512 采样点/通道
    时基模式:  正常、滚动、单次
    预触发:  大10 个栅格
    触发源:  输入 1 、输入 2 或自动选择
    触发模式:  自动即触即测(Connect-and-View™)、Free Run和单次触发
    即触即测(Connect-and-View™):  根据信号模式自动触发 自动调节触发、时基和幅值,显示稳定的波形
    存储器
       20 (屏幕、设置、数据)
    记录
    记录时间:  4 分钟 至 16 天 (可选)
    参数:  从以下参数组中选择一个或两个参数: 电压/安培/赫兹 瓦特、伏安(VA)、乏(VAR)、功率因数(PF)、位移功率因数(DPF)、频率 谐波、谐波失真(THD)、电压(基波和谐波)、安培(基波和谐波)、瓦特(基波和谐波) 频率(谐波)、%(谐波)、相位(谐波)、K因数 温度 电阻、二极管、通断、电容 示波:直流电压、直流电流、交流电压、交流电流、频率 正或负向脉宽、相位、正向或负向占空比、大峰值、小峰值、(小-大)峰值、波峰因数
       *标称为 600V CAT III



    环境参数:
    工作温度
       0 °C 至 +50 °C



    安全技术参数
    电气安全
       EN 61010-1 CAT II 600V。UL 和 CSA



    机械和一般参数
    尺寸
       232 x 115 x 50 mm
    重量
       1.1 kg
    保修期
       3 年
    电池寿命
       可充电镍镉电池组(包括充电器) 4 小时(典型值,连续工作)
    震动和振动
       Mil 28800E Type 3 Class III Style B
    包装箱
       IP51 (防尘、防水)
