北京百思佳特公司 刘静 销售热线:

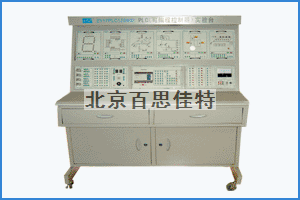

一 产品特点 该装置是我司工程技术人员根据用户的需要，新研制出的教学实验设备。该设备针对目前市场上已有的同类产品扬长补短、优化创新，从而具有功能完备、操作方便、造型美观等特点。既有发光管、LED数码管显示实验，又有电机驱动的实际执行机构的动作实验。形象生动地模拟了PLC的工业控制过程，完全可以满足大学、中专及职业技术学校开设相关课程的实验要求，具有极高的。主机、实验功能模块均可根据用户要求选择，并可以选择实验动作方式；很多实验可以选择实际电机驱动的动作实验模块，或者可以选择灯光模拟模块。 二 技术性能 1、 供电电源：交流220V 50HZ 2、 主机采用三菱公司的FX2N-64MR(三菱主机可选)。 3、 输入点数 32点 光电耦合 4、 输出点数 32点 继电器输出 5、 输出：直流24V/4A，5V/2A，设有过流保护。
销售热线:
三 系统组成 1、 实验桌 实验桌为铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板，外形似微机桌，豪华美观。 2、 实验屏架 铁质双层亚光密纹喷塑结构，供放置和移动实验模块用。 3、 主机及电源箱 本装置可适合各种PLC主机进行实验，我厂提供的是三菱FX2N系列主机一台。选择三菱公司的产品是考虑到该公司在PLC工业控制方面的确不错，产品的性能、可靠性都是的，而且该公司的产品已经广泛应用于各个领域，学生即学即用。 4、 编程器 使用微机编程，或选用三菱公司的FX-20P-E手持编程器一台 5、 编程电缆一根 6、 实验模块 1) 八段码显示控制模块（模拟） 2) 艺术彩灯控制模块（模拟） 3) 水塔水位控制模块（模拟） 4) 轧钢过程控制模块（模拟） 5) 多种液体混合控制模块（模拟） 6) 机械手控制模块（模拟） 7) 交通信号灯控制模块（模拟） 8) 四层电梯控制模块（模拟） 9) 邮件分拣控制模块（模拟） 10) 物料传送装车控制模块（模拟） 11) 电机正反转及能耗制动模块（电机驱动动作） 12) 串电阻降压启动模块 （电机驱动动作） 13) 刀具库选择控制模块（电机驱动动作） 14) 工作台自动循环控制模块（电机驱动动作） 15) 物料传送装车控制模块（电机驱动动作） 16) 四层电梯控制模块（电机驱动动作） 四 实验项目 1、 指令系统基本实验 1)与、或、非基本逻辑指令实验 2)置位、复位及脉冲指令实验 3)栈及主控指令实验 4)定时器、计数器实验 5)步进顺控指令实验 6)移位寄存器实验 7)数据控制功能实验 2、 程序设计训练实验及拓展练（灯光模拟） 8) 八段码显示控制实验 9) 艺术彩灯控制实验 10) 水塔水位控制实验 11) 轧钢过程控制实验 12) 多种液体混合控制实验 13) 交通信号灯控制实验 14) 邮件分拣控制实验 15) 机械手控制实验 16) 物料传送装车控制实验 17) 四层电梯控制实验 3、 自动控制动作实验及拓展练（电机驱动） 18) 直流电机正反转及能耗制动实验 19) 刀具库选择控制实验 20) 四层电梯控制实验 21) 物料传送装车控制实验 22) 工作台自动循环控制实验 23) 串电阻降压启动实验 五 仪器配置 序号 名 称 型号/规格 数量 单位 1 （可编程控制器）实验1 台 2 实验指导书 1 本 选配件 3 日本三菱主机 FX2N-48MR（48点） 1 台 4 日本三菱主机 FX2N-64MR（64点） 1 台 5 三菱PLC编程电缆 422/232口 1 根 6 三菱手持编程器 FX-20P 1 台 7 八段码显示控制模块（模拟） 1 个 8 艺术彩灯控制模块（模拟） 1 个 9 水塔水位控制模块（模拟） 1 个 10 轧钢过程控制模块（模拟） 1 个 11 多种液体混合控制模块（模拟） 1 个 12 机械手控制模块（模拟） 1 个 13 交通信号灯控制模块（模拟） 1 个 14 四层电梯控制模块（模拟） 1 个 15 邮件分拣控制模块（模拟） 1 个 16 物料传送装车控制模块（模拟） 1 个 17 电机正反转及能耗制动模块（电机驱动动作） 1 个 18 串电阻降压启动模块（电机驱动动作） 1 个 19 刀具库选择控制模块（电机驱动动作） 1 个 20 工作台自动循环往返控制（电机驱动动作） 1 个 21 物料传送装车控制模块（电机驱动动作） 1 个 22 四层电梯控制模块（电机驱动动作） 1 个 六 产品规格 1、 实验台整机：1200mm×730mm×1425mm 2、 上架：1200mm×400mm×650mm
