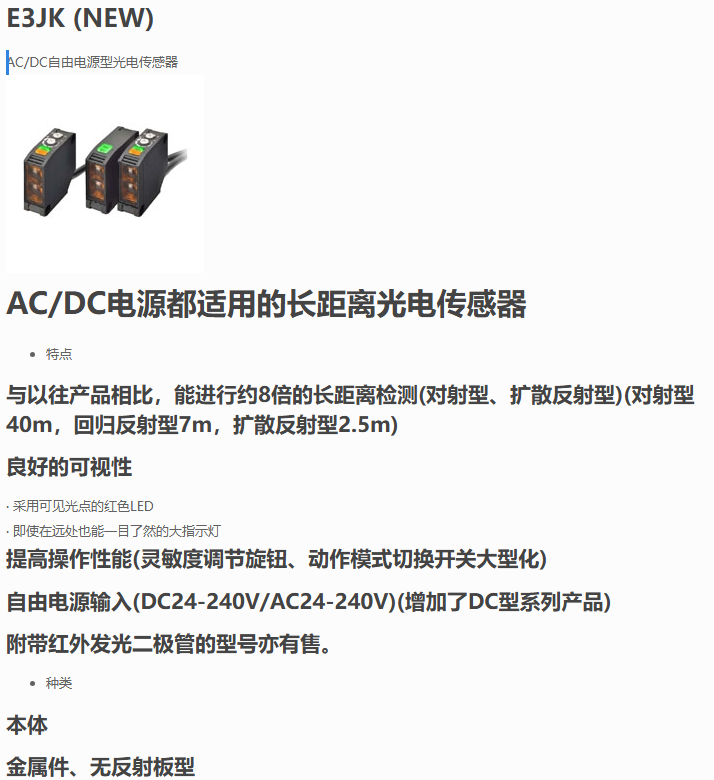

OMRON 欧姆龙E3JK-TN11-L 2M AC/DC自由电源型光电传感器
| 电源电压 | 检测方式 | 形状 | 检测距离 | 输出 形式 | 型号 |
|---|---|---|---|---|---|
| AC/DC 自由 电源型 | 对射型 *1 (投光器+受光器) |  | 40m(红色光) | 继电器 | E3JK-TR11 2M 投光器: E3JK-TR11-L 2M 受光器: E3JK-TR11-D 2M |
| 5m(红色光) | E3JK-TR12 2M 投光器: E3JK-TR12-L 2M 受光器: E3JK-TR12-D 2M | ||||
| 40m(红外线) | E3JK-TR13 2M 投光器: E3JK-TR13-L 2M 受光器: E3JK-TR13-D 2M | ||||
| 5m(红外线) | E3JK-TR14 2M 投光器: E3JK-TR14-L 2M 受光器: E3JK-TR14-D 2M | ||||
| 回归反射型 (无M.S.R.功能) |  *2 | 7m[100mm]*3 (使用E39-R1时) 11m[100mm] (使用E39-R2时) (红色光) | E3JK-RR11 2M | ||
| 7m[100mm]*3 (使用E39-R1时) 11m[100mm] (使用E39-R2时) (红外线) | E3JK-RR13 2M | ||||
| 回归反射型 (带M.S.R.功能) | 6m[100mm]*3 (使用E39-R1时) 10m[100mm] (使用E39-R2时) (红色光) | E3JK-RR12 2M | |||
| 扩散反射型 |  | 2.5m (红色光) | E3JK-DR11 2M | ||
| 300mm (红色光) | E3JK-DR12 2M | ||||
| 2.5m (红外线) | E3JK-DR13 2M | ||||
| 300mm (红外线) | E3JK-DR14 2M | ||||
| DC | 对射型 *1 (投光器+受光器) |  | 40m(红色光) | NPN | E3JK-TN11 2M 投光器: E3JK-TN11-L 2M 受光器: E3JK-TN11-D 2M |
| PNP | E3JK-TP11 2M 投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M | ||||
| 5m(红色光) | NPN | E3JK-TN12 2M 投光器: E3JK-TN12-L 2M 受光器: E3JK-TN12-D 2M | |||
| PNP | E3JK-TP12 2M 投光器: E3JK-TP12-L 2M 受光器: E3JK-TP12-D 2M | ||||
| 40m(红外线) | NPN | E3JK-TN13 2M 投光器: E3JK-TN13-L 2M 受光器: E3JK-TN13-D 2M | |||
| PNP | E3JK-TP13 2M 投光器: E3JK-TP13-L 2M 受光器: E3JK-TP13-D 2M | ||||
| 5m(红外线) | NPN | E3JK-TN14 2M 投光器: E3JK-TN14-L 2M 受光器: E3JK-TN14-D 2M | |||
| PNP | E3JK-TP14 2M 投光器: E3JK-TP14-L 2M 受光器: E3JK-TP14-D 2M | ||||
| 回归反射型 (无M.S.R.功能) |  *2 | 7m[100mm]*3 (使用E39-R1时) 11m[100mm] (使用E39-R2时) (红色光) | NPN | E3JK-RN11 2M | |
| PNP | E3JK-RP11 2M | ||||
| 7m[100mm]*3 (使用E39-R1时) 11m[100mm] (使用E39-R2时) (红外线) | NPN | E3JK-RN13 2M | |||
| PNP | E3JK-RP13 2M | ||||
| 回归反射型 (带M.S.R.功能) | 6m[100mm]*3 (使用E39-R1时) 10m[100mm] (使用E39-R2时) (红色光) | NPN | E3JK-RN12 2M | ||
| PNP | E3JK-RP12 2M | ||||
| 扩散反射型 |  | 2.5m (红色光) | NPN | E3JK-DN11 2M | |
| PNP | E3JK-DP11 2M | ||||
| 300mm (红色光) | NPN | E3JK-DN12 2M | |||
| PNP | E3JK-DP12 2M | ||||
| 2.5m (红外线) | NPN | E3JK-DN13 2M | |||
| PNP | E3JK-DP13 2M | ||||
| 300mm (红外线) | NPN | E3JK-DN14 2M | |||
| PNP | E3JK-DP14 2M |
*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。
*2. 不含反射板，须根据传感器的预期用途单独购买反射板。
*3. 传感器与反射板间的距离应大于[ ]内的数值。
带支架和反射板的传感器(型号包含“-C”)
| 电源电压 | 检测方式 | 形状 | 检测距离 | 输出 形式 | 型号 |
|---|---|---|---|---|---|
| AC/DC 自由 电源型 | 对射型 *1 (投光器+受光器) |  | 40m(红色光) | 继电器 | E3JK-TR11-C 2M 投光器: E3JK-TR11-L 2M 受光器: E3JK-TR11-D 2M |
| 5m(红色光) | E3JK-TR12-C 2M 投光器: E3JK-TR12-L 2M 受光器: E3JK-TR12-D 2M | ||||
| 40m(红外线) | E3JK-TR13-C 2M 投光器: E3JK-TR13-L 2M 受光器: E3JK-TR13-D 2M | ||||
| 5m(红外线) | E3JK-TR14-C 2M 投光器: E3JK-TR14-L 2M 受光器: E3JK-TR14-D 2M | ||||
| 回归反射型 (无M.S.R.功能) |  | 7m[100mm]*2 (使用E39-R1时) 11m[100mm] (使用E39-R2时) (红色光) | E3JK-RR11-C 2M | ||
| 7m[100mm]*2 (使用E39-R1时) 11m[100mm] (使用E39-R2时) (红外线) | E3JK-RR13-C 2M | ||||
| 回归反射型 (带M.S.R.功能) | 6m[100mm]*2 (使用E39-R1时) 10m[100mm] (使用E39-R2时) (红色光) | E3JK-RR12-C 2M | |||
| 扩散反射型 |  | 2.5m (红色光) | E3JK-DR11-C 2M | ||
| 300mm (红色光) | E3JK-DR12-C 2M | ||||
| 2.5m (红外线) | E3JK-DR13-C 2M | ||||
| 300mm (红外线) | E3JK-DR14-C 2M |
*1. 对射型传感器成套出售，包括投光器和受光器。
*2. 传感器与反射板间的距离应大于[ ]内的数值。
-C型附带E39-R1。

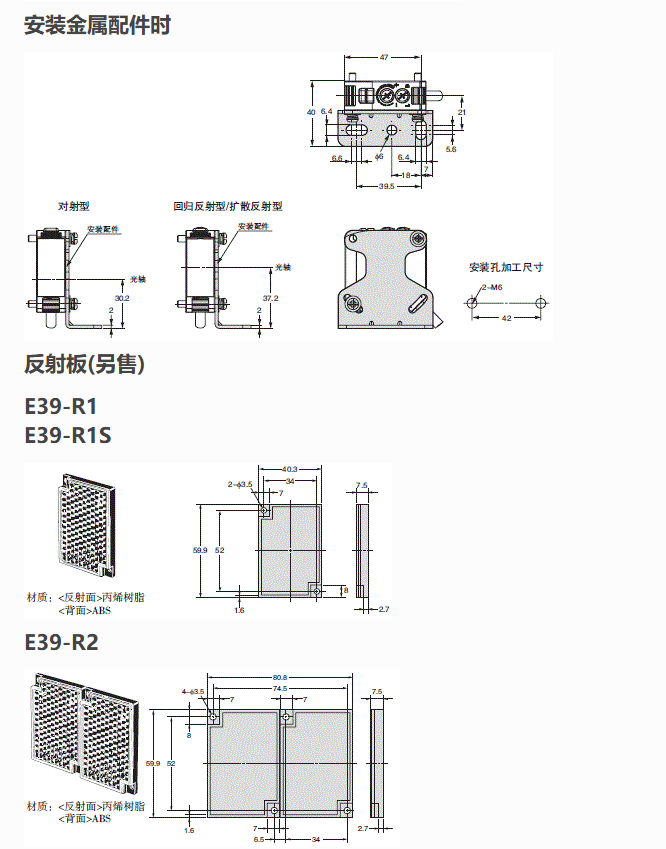

| 名称 | 检测距离(额定值) | 型号 | 数量 | |
|---|---|---|---|---|
| 反射板 | E3JK-R□11 | 7m[100mm] * | E39-R1 | 1个 |
| E3JK-R□12 | 6m[100mm] * | |||
| E3JK-R□13 | 7m[100mm] * | |||
| E3JK-R□11 | 9m[100mm] * | E39-R1S | 1个 | |
| E3JK-R□12 | 7m[100mm] * | |||
| E3JK-R□13 | 9m[100mm] * | |||
| E3JK-R□11 | 11m[100mm] * | E39-R2 | 1个 | |
| E3JK-R□12 | 10m[100mm] * | |||
| E3JK-R□13 | 11m[100mm] * | |||
注. 详情请参照样本上的“特性数据”
* 请将传感器与反射板间的距离设定为大于[ ]内的数值。
-C型附带。

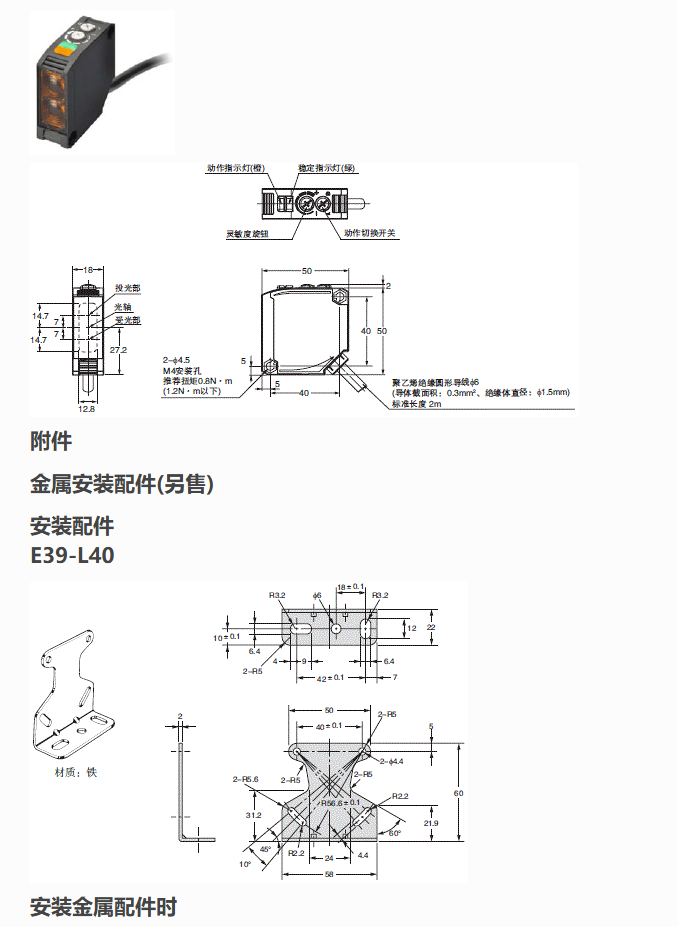

| 形状 | 型号 | 数量 |
|---|---|---|
| E39-L40 | 1个 |
注1 . 使用对射型时，请订购2个用于投光器、受光器。
2 . 详情请参照“安装配件一览表” → 本公司Web网站(www.fa.omron.com.cn/)的“E39-L/E39-S/E39-R”。
额定值 / 性能
| 检测方式 | 对射型 | ||||
|---|---|---|---|---|---|
| 项目 | 型号 | E3JK-TR11-□ | E3JK-TR12-□ | E3JK-TR13-□ | E3JK-TR14-□ |
| 检测距离 | 40m | 5m | 40m | 5m | |
| 标准检测物体 | φ17mm以上的不透明物体 | ||||
| 应差 | - | ||||
| 指向角 | 投、受光器：各3°以上 | ||||
| 光源(发光波长) | 红色发光二极管(624nm) | 红外发光二极管(850 nm) | |||
| 电源电压 | DC24～240V±10% 脉动(p-p)10%以下 AC24～240V±10% 50/60Hz | ||||
| 消耗电力/ 消耗电流 | DC | 3W以下(投光器1.5W以下、受光器1.5W以下) | |||
| AC | 3W以下(投光器1.5W以下、受光器1.5W以下) | ||||
| 控制输出 | 继电器输出：1c触点 AC250V 3A(cosφ＝1)以下、 DC5V 10mA以上 入光时ON/遮光时ON 开关切换式 | ||||
| 保护电路 | - | ||||
| 寿命 (继电器输出) | 机械 | 5,000万次以上(开关频率18,000次/h) | |||
| 电气 | 10万次以上(开关频率1,800次/h) | ||||
| 响应时间 | 20ms以下 | ||||
| 灵敏度调节 | 单方向旋钮 仅受光器(E3JK-TR1□-D) | ||||
| 使用环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：11,000lx以下 | ||||
| 环境温度范围 | 动作时：-25～+55℃、保存时：-40～+70℃(不结冰、不凝露) | ||||
| 环境湿度范围 | 动作时：35～85%、保存时：35～95%(不凝露) | ||||
| 绝缘电阻 | 20MΩ以上(DC500V) | ||||
| 耐压 | AC1,500V 50/60Hz 1min | ||||
| 振动 | 耐久 | 10～55Hz 双振幅1.5mm X、Y、Z各方向2h | |||
| 误动作 | 10～55Hz 双振幅1.5mm X、Y、Z各方向2h | ||||
| 冲击 | 耐久 | 500m/s2 X、Y、Z各方向3次 | |||
| 误动作 | 100m/s2 X、Y、Z各方向3次 | ||||
| 保护结构 | IEC规格 60529 IP64 | ||||
| 连接方式 | 导线引出型(标准导线长2m) | ||||
| 重量(包装状态) | 约350g | ||||
| 材质 | 外壳 | ABS(丙烯腈丁二烯苯乙烯) | |||
| 透镜部/ 显示窗部 | 甲基丙烯树脂 | ||||
| 旋钮 | POM | ||||
| 电缆 | PVC | ||||
| 电缆弯曲半径 | R18 | ||||
| 附件 | 使用说明书和安装支架(仅限E3JK-TR1□-C) | ||||
| 检测方式 | 回归反射型(无M.S.R功能) | 回归反射型(带M.S.R功能) | ||
|---|---|---|---|---|
| 项目 | 型号 | E3JK-RR11-□ | E3JK-RR13-□ | E3JK-RR12-□ |
| 检测距离 | 7m[100mm] *(使用E39-R1时)、 11m[100mm] *(使用E39-R2时) | 6 m [100 mm]* (使用E39-R1时)、 10 m [100 mm]* (使用E39-R2时) | ||
| 标准检测物体 | φ75mm以上的不透明体（使用E39-R1时）、φ100mm以上的不透明体（使用E39-R2使用时） | |||
| 应差 | - | |||
| 指向角 | 1.5°以上 | |||
| 光源(发光波长) | 红色发光二极管(624nm) | 红外发光二极管(850nm) | 红色发光二极管(624nm) | |
| 电源电压 | DC24～240V±10% 脉动(p-p)10%以下 AC24～240V±10% 50/60Hz | |||
| 消耗电力/ 消耗电流 | DC | 2W以下 | ||
| AC | 2W以下 | |||
| 控制输出 | 继电器输出：1c触点 AC250V 3A(cosφ＝1)以下、 DC5V 10mA以上 入光时ON/遮光时ON 开关切换式 | |||
| 保护电路 | 防止相互干扰的功能 | |||
| 寿命 (继电器输出) | 机械 | 5,000万次以上(开关频率18,000次/h) | ||
| 电气 | 10万次以上(开关频率1,800次/h) | |||
| 响应时间 | 20ms以下 | |||
| 灵敏度调节 | 单方向旋钮 | |||
| 使用环境照度 | 受光面照度 白炽灯：3,000lx以下、太阳光：11,000lx以下 | |||
| 环境温度范围 | 动作时：-25～+55℃、保存时：-40～+70℃(不结冰、不凝露) | |||
| 环境湿度范围 | 动作时：35～85%、保存时：35～95%(不凝露) | |||
| 绝缘电阻 | 20MΩ以上(DC500V) | |||
| 耐压 | AC1,500V 50/60Hz 1min | |||
| 振动 | 耐久 | 10～55Hz 双振幅1.5mm X、Y、Z各方向2h | ||
| 误动作 | 10～55Hz 双振幅1.5mm X、Y、Z各方向2h | |||
| 冲击 | 耐久 | 500m/s2 X、Y、Z各方向3次 | ||
| 误动作 | 100m/s2 X、Y、Z各方向3次 | |||
| 保护结构 | IEC规格 60529 IP64 | |||
| 连接方式 | 导线引出型(标准导线长2m) | |||
| 重量(包装状态) | 约180g | |||
| 材质 | 外壳 | ABS (丙烯腈丁二烯苯乙烯) | ||
| 透镜部/ 显示窗部 | 甲基丙烯树脂 | |||
| 旋钮 | POM | |||
| 电缆 | PVC | |||
| 电缆弯曲半径 | R18 | |||
| 附件 | 使用说明书、安装支架(仅限E3JK-RR1□-C)和反射板(仅限E3JK-RR1□-C) | |||
* 传感器与反射板间的距离应大于[ ]内的数值。
