1. 与产品定位

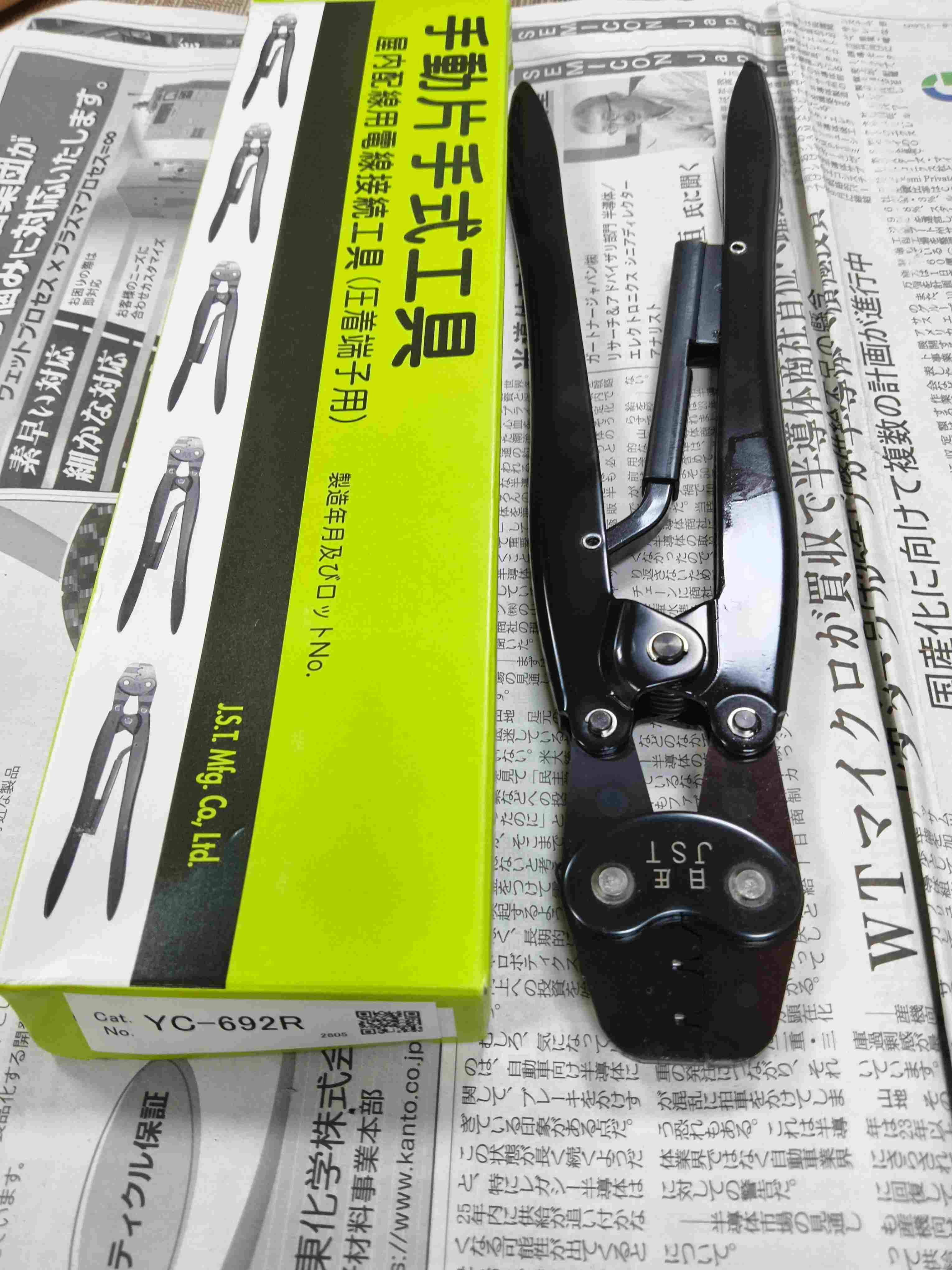

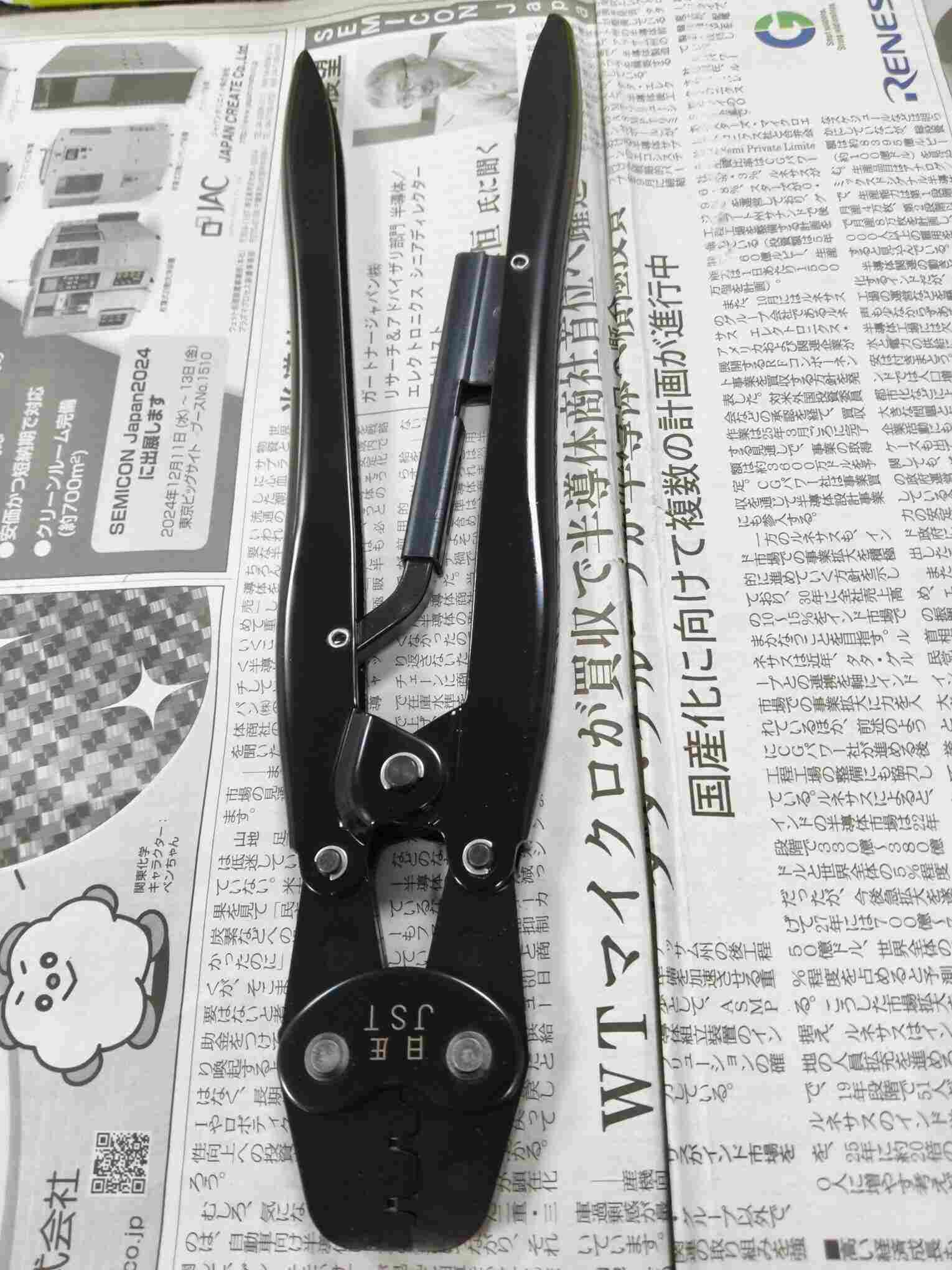

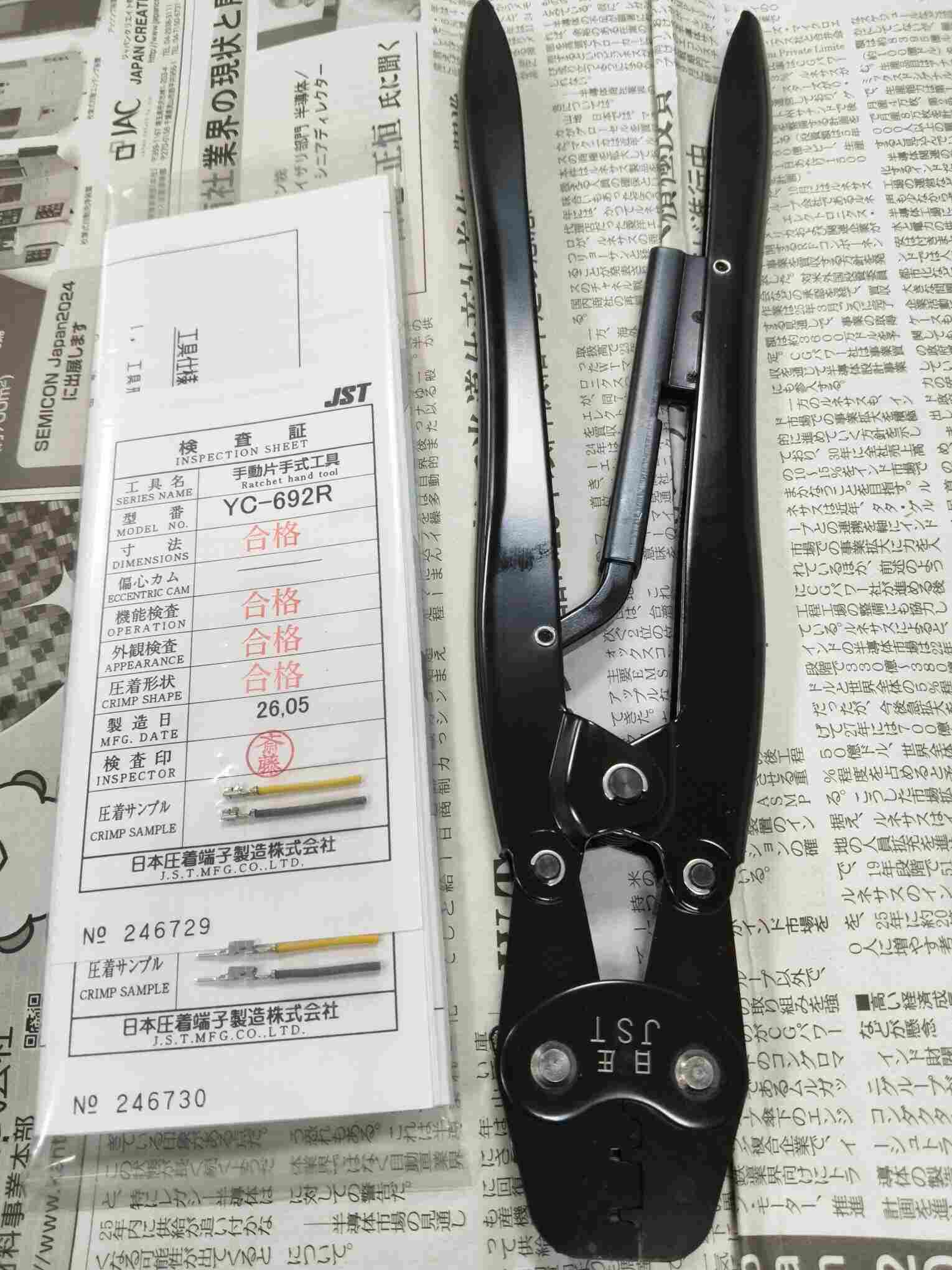

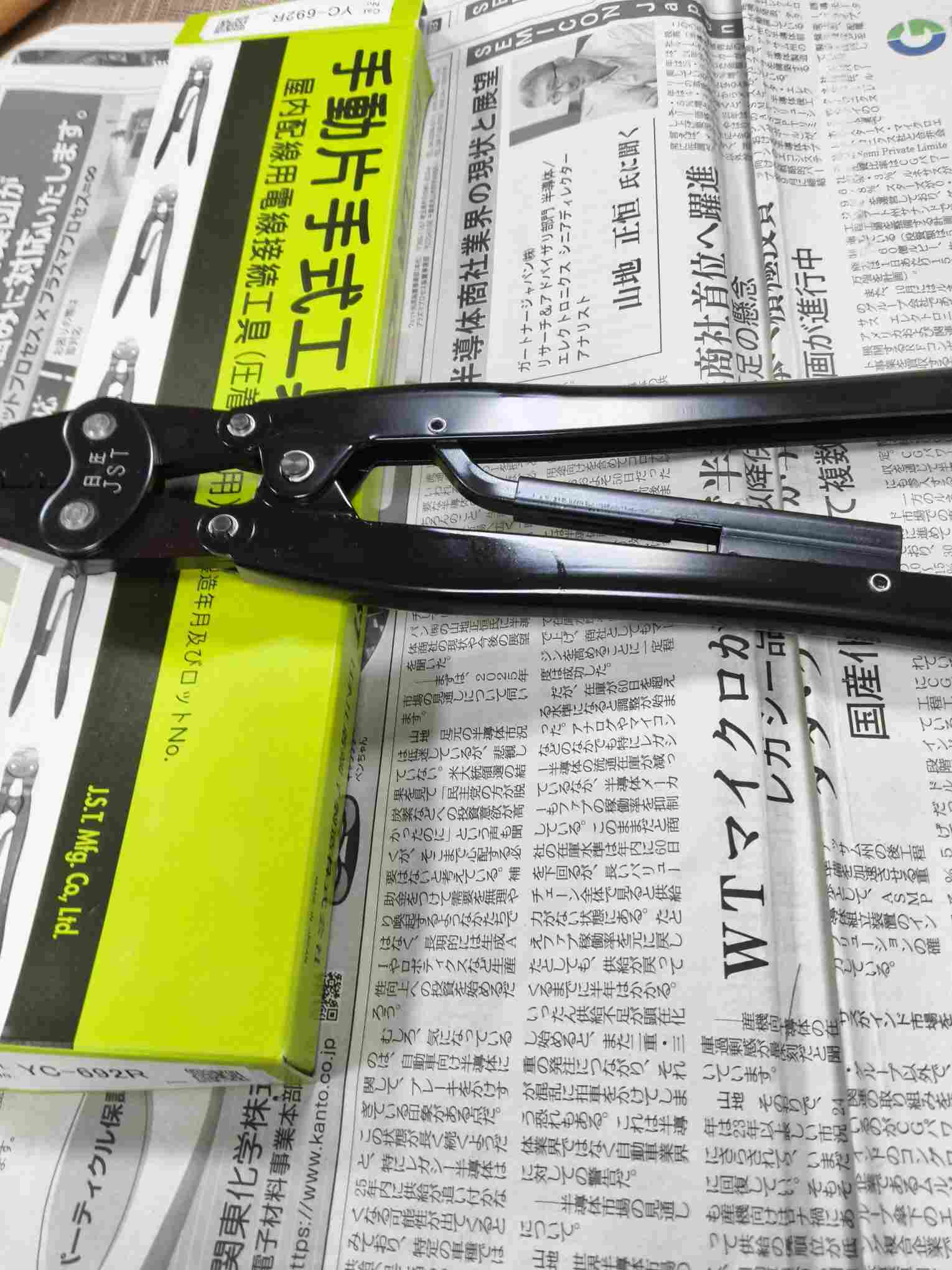

JST（日本日压端子制造）是全球精密连接器厂商，YC-692R 为原厂配套手动棘轮式压接钳，专属匹配 JST XA 系列间距 0.6mm 无绝缘开筒裸端子，主打精密细线束压接。依靠棘轮闭环结构杜绝虚压、半压不良，专门用于 22~28AWG 细信号线端子压接，适合研发打样、产线小批量装配、设备现场线束维修，是 XA 端子体系标配手动作业工具。型号释义：YC = 手动压接工具系列，692 适配 XA 端子规格，R 代表棘轮锁紧结构。

2. 完整技术参数

• 完整型号：YC-692R（日本本土原厂）

• 适配端子：SXA-001T-P0.6、SXM-001T-P0.6、SXAM-001T-P0.6（XA 0.6mm 间距公端子）

• 适配线规：22AWG~28AWG，导体截面积 0.08~0.33mm² 细导线

• 压接结构：A、B 双工位模腔，分别压接导体区 + 绝缘护套区

• 结构形式：棘轮强制锁止、侧面侧向进线

• 外形尺寸：长 290mm，整机净重 500g

• 主体材质：高硬度工具钢锻造，模口精密研磨硬化防锈处理

• 定位配件：自带钢丝限位挡片，导线定位深度统一

• 运行特性：手柄未完全压紧无法解锁，强制完成完整压接行程

• 适用工况：常温车间、无尘电子车间均可使用

3. 工作原理

1. 侧面放入端子与导线，依靠内置钢丝限位器*限位线材插入深度，杜绝线材插深 / 插浅导致压接失效；

2. 握紧手柄下压，棘轮机构锁死不会中途松开，必须闭合到底才能解锁回弹，强制完成完整压接行程，避免半压、虚接问题；

3. 钳头 AB 双模具同步成型：A 模压紧铜导体、B 模包裹固定导线绝缘外皮，一次成型完成双重压接，端子拉力稳定、接触电阻均匀；

4. 压接完成松开手柄自动回弹，取出端子即可装配进 XA 塑胶胶壳。

4. 六大核心优势

（1）棘轮锁死结构，杜绝线束不良报废

未压合到底无法松开手柄，从结构上避免工人操作不到位造成半压，压接拉力一致性极高，量产线束不良率大幅下降。

（2）原厂双工位精密模口，压接形态标准

和 JST 全自动压接机模具规格一致，压接截面符合原厂规范，端子导电性能、抗拉强度达到出厂标准，可用于出口线束加工。

（3）侧向进线设计，狭小空间也能作业

区别顶部进线款式，侧向放料可伸入设备壳体、狭小工装内部接线维修，工控、数码设备内部线束改造更方便。

（4）自带限位结构，新手也能压接标准

标配金属限位钢丝，线材插入深度固定统一，不用反复调试，新员工也可做出合格端子，适配车间标准化作业。

（5）轻量化人体工学手柄，长时间作业不累

整钳仅 500g，省力杠杆结构，连续数百次压接手腕不易酸痛，研发实验室、维修工位长期使用体验更佳。

（6）耐磨硬化模口，使用寿命长久

模具经过淬火研磨，数万次压接不易变形崩口，对比仿制压线钳，长期使用精度不会衰减。

5. 安装使用与维护要点

1. 仅限压接 JST XA 系列 0.6 裸端子，禁止压绝缘端子、其他非标端子、粗电线，极易损坏钳口模具；

2. 压线前剥线长度严格按照端子规格，剥线过长 / 过短都会出现压接不良；

3. 日常清理钳口金属碎屑、铜粉，避免杂质磨损精密模腔；

4. 禁止大力敲击钳身、当做钳子夹持硬物，模具变形会*丧失精度；

5. 长期存放于干燥环境，每月在棘轮转轴处涂抹少量防锈润滑油。

6. 主流应用行业场景

• 3C 数码：笔记本、主板、蓝牙耳机内部 XA 信号线压接

• 工控自动化：传感器、PLC 控制板弱电细线束装配

• 医疗设备：精密检测仪内部低功耗信号线加工

• 汽车电子：车载传感器、车内低压信号线束打样维修

• 实验室研发：新品线束试样、连接器方案验证

7. 同系列型号区分

1. YC-692R（本品）：XA 0.6 端子，22~28AWG 细线通用；

2. YC-110R：适配 XH2.54 间距端子，常规电子端子压线；

3. YC-160R：大线径端子棘轮压接钳，适配电源粗线束；

4. YRS 系列：链条式连续端子压接工具。
