SAKAGUCHI 坂口电热紧凑型氮化铝陶瓷加热器 WALN-18H

价格

￥8,500.00

型号

WALN-18H

品牌

SAKAGUCHI 坂口电热

所在地

四川省成都市

更新时间

2026-07-31 16:10:41

浏览次数

次

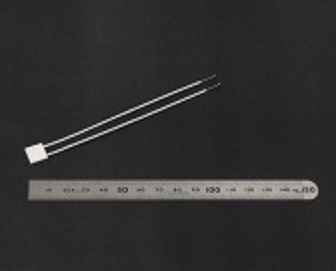

日本 SAKAGUCHI 坂口电热 WALN-18H 紧凑型氮化铝陶瓷加热器，尺寸 12×12mm，中心通孔 Φ3mm，240V/100W，*连续使用温度 600℃，内置 K 型热电偶，支持 150℃/s 急速升降温，氮化铝高导热基板，带中心安装孔，适用于微型芯片、小型探针台精密高温加热工位。

紧凑型氮化铝加热器（Watro Ultramic）

紧凑型氮化铝加热器（Watoro Ultramic）由铝氮化物基材组成，具有陶瓷中*的热导率，并配备特殊加热元件，为下一代应用提供*性能。

采用高导热性铝氮化物基材。
氮化铝是一种具有低热膨胀系数、高耐高温、寿命长且具有优异高温导热率的材料。
快速加热和快速冷却
快速加热和冷却快速冷却通过采用高热导率的氮化铝基材实现快速加热和快速冷却。此外，利用材料低热膨胀系数，实现高瓦密度设计，实现快速加热（150°C/秒）和快速冷却的快速温度循环运行。
*的电气性能：高温绝缘性能优异，电压抗阻也*。
热电偶结构：内置于加热器中的K型热电偶具有优异的温度感应特性，有利地提升了传感器对快速加热和冷却的响应性。
支持直流电压（DC）它可以同时处理交流（交流电）和直流（DC）电压。

加热器*工作温度：400°C

形状（PDF）	尺寸（毫米）			电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	垂直方向	水平	厚度	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
正方形	25	25	2.5	240	900	144	水平	WALN-
					938	77	水平	WALN-2
	25	25	2.5	120	150	24	水平	WALN-3
	19	19	2.5	120	200	55	水平	WALN-4
						66	水平	WALN-5
	12	12	2.5	48	200	138	水平	WALN-6
	8	8	3.0	12	21.6	34	上图	WALN-7

*铅线出口方向：[水平] 从短尺寸方向水平 [顶部] 从顶部
起 [加热线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色+/红色-）300mmL

形状（PDF）	尺寸（毫米）			电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	垂直方向	水平	厚度	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
矩形	25					55	水平	WALN-8
	50	10	2.5	120	582	116	水平	WALN-9
	50	10	2.5	240	770	154	水平	WALN-10
	50	25	2.5	240	1453	116	水平	WALN-11
	75	25	2.5	240	1455	77	水平	WALN-12
	25					8	水平	WALN-
					100	8	水平	WALN-14

*铅线出口方向：[水平] 从短尺寸方向水平 [顶部] 从顶部
起 [加热线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色+/红色-）300mmL

形状（PDF）	尺寸（毫米）			电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	外径	内径	厚度	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
环	38	29	3.0	120	733	155	上图	WALN-
				0	770	38	上图	WALN-16
	25.4	―	2.5	120	300	59	水平	WALN-17

WALN-17是一种实心圆盘类型。

*铅线出口方向：[水平] 从短尺寸方向水平 [顶部] 从顶部
起 [加热线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色+/红色-）300mmL

形状（PDF）	尺寸（毫米）				电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	垂直方向	水平	厚度	中央穴位	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
带孔的方形	12	12	2.5	Φ3	24	100	69	水平	WALN-18
	25	25	2.5	Φ5	120	800	128	水平	WALN-19
	50	50	3.0	Φ5	240	1500	60	水平	WALN-20

*铅线出口方向：[水平] 从短尺寸方向水平 [顶部] 从顶部起 [加热线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色+/红色-）300mmL

加热器*工作温度：600°C

形状（PDF）	尺寸（毫米）			电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	垂直方向	水平	厚度	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
正方形	25	25	2.5	240	967	144	水平	WALN-1H
	50	50	3.0	240	1938	77	水平	WALN-2H
	25	25	2.5	120	150	24	水平	WALN-3H
正方形	19	19	2.5	120	200	55	水平	WALN-4H
						66	水平	WALN-5H
	12	12	2.5	48	200	138	水平	WALN-6H
	8	8	3.0	12	21.6	34	上图	WALN-7H

* 导线输出方向：[水平] 短尺寸方向水平输出 [顶部] 从顶部
[加热导线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色 + / 红色 -） 300mm L
* 形状相当于400°C型。

形状（PDF）	尺寸（毫米）			电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	垂直方向	水平	厚度	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
矩形	25					55	水平	WALN-8H
	50	10	2.5	120	582	116	水平	WALN-9H
	50	10	2.5	240	775	155	水平	WALN-10H
	50	25	2.5	240	1453	116	水平	WALN-11H
	75	25	3.0	240	1455	77	水平	WALN-12H
	25					8	水平	WALN-13H
	50	25	2.5	120	100	8	水平	WALN-14H

* 导线输出方向：[水平] 短尺寸方向水平输出 [顶部] 从顶部[加热导线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色 + / 红色 -） 300mm L
* 形状相当于400°C型。

形状（PDF）	尺寸（毫米）			电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	外径	内径	厚度	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
环	38	29	3.0	120	733	155	上图	WALN-15H
	77.5	59	3.0	240	770	38	上图	WALN-16H
	25.4	―	2.5	120	300	59	水平	WALN-17H

WALN-17H是一种实心圆盘类型。

* 导线输出方向：[水平] 短尺寸方向水平输出 [顶部] 从顶部[加热导线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色 + / 红色 -） 300mm L
* 形状相当于400°C型。

形状（PDF）	尺寸（毫米）				电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
形状（PDF）	垂直方向	水平	厚度	中央穴位	电压（V）	容量（ W）	W 密度（W/㎠）	引线方向（*）	产品代码
带孔的方形	12	12	2.5	Φ3	24	100	69	水平	WALN-18H
	25	25	2.5	Φ5	120	800	128	水平	WALN-19H
	50	50	3.0	Φ5	240	1500	60	水平	WALN-20H

* 导线输出方向：[水平] 短尺寸方向水平输出 [顶部] 从顶部[加热导线] 氟树脂涂层导线 300mmL [内置热电偶] K型热电偶（黄色 + / 红色 -） 300mm L
* 形状相当于400°C型。
