价格
￥10,000.00
型号
TH-3203
品牌
ONO SOKKI 小野测器
所在地
四川省 成都市
更新时间
2026-07-13 15:51:00
浏览次数
次

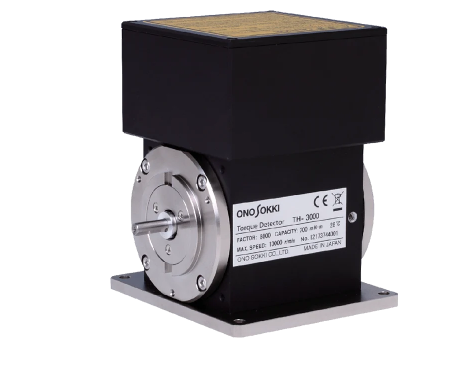

TH-3000系列相差法微扭矩检测器是一款高精度且响应灵敏的探测器，能够测量低于2牛·米的细扭矩。 根据转速，有标准版本（TH-3000系列）和高速规格（TH-3000H系列）。
以高分辨率和高精度检测紧凑精密电机及多种机构的输出扭矩。 此外，由于其*的响应性，可以在实际转速下测量扭矩波纹。
该探测器非常适合开发需要节能和安静操作的小型旋转天体。 我们提供六种额定扭矩：0.05牛·米、0.1牛·米、0.2牛·米、0.5牛·米、1牛·米和2牛·米。
TH-3000系列扭矩检测器与TS-2800扭矩计算指示器配合使用。
快速响应：能够测量
*达5 kHz的扭矩变化。
*1高速兼容
TH-3000H系列额定转速为25,000转/分钟。 它非常适合用于高速运动的小型电机的性能测试。 高精度测量±0.2%的FS也可实现。
*2线路驱动器方法
用于输出线路驱动器输出扭矩信号，具有*的抗噪声能力。 设计上即使在生产线上也易于使用。 更换电缆长度时无需重新匹配，且可延长至*50米。
与MD系列兼容的安装尺寸 我们长期销售的扭矩检测器MD系列兼容安装尺寸，使更换变得轻松。 此外，旋转轴端可用于联轴装置安装的范围也得到了扩展，使安装更加便捷。
高耐久性：检测与旋转轴不接触的信号。 此外，由于没有检测电机等活动部件，故障极少，维护也非常*。
*1 这是基于扭矩计算指示器的输出特性。 TH-5100扭矩计算指示器需要配备TH-0511高速模拟输出功能（可选）。 由于设备扭曲和共振，可能会有限制。
*2 静态修正（每秒平均值）
小型电机的扭矩特性测试（T-N特性、扭矩夹、齿轮扭矩、拉入/拉出扭矩）
在实际转速下的扭矩纹波测量
高精度运动效率测量
启动和停止时的瞬态扭矩测量
测量电机、滚子及各种精密设备（如O.A.设备和相机）驱动单元的稳转和可变扭矩
| 型号名称 / 高速旋转选项* | TH-3502 / TH-0352* | TH-3103 / TH-0313* | TH-3203 / TH-0323* |
|---|---|---|---|
| 额定扭矩 | 0.05牛·米 | 0.1 牛·米 | 0.2牛·米 |
| 极限扭矩*4 | 额定扭矩的180% | ||
| 非线性，包括滞后（1秒平均，静态校准） | ±0.2% FS | ||
| 零点温度效应 | ±0.02% FS/°C | ||
| 敏感度对温度的影响 | ±0.02% FS/°C | ||
| 转速范围 | TH-3000系列：0~15,000转/分 TH-3000H系列：0~25,000转/分 | ||
| 旋转检测（单独出售） | MD-0115（脉冲计数：120 P/R，输出：方波（0/+5 V）） | ||
| 输出信号法 | 相位差矩形波信号，线路驱动器输出 | ||
| 转动惯量 | 2.37 ×10-6 KGM2 | ||
| 扭转刚度 | 2.06牛·米/辐射 | 4.12 牛·米/辐射 | 7.63牛·米/辐射 |

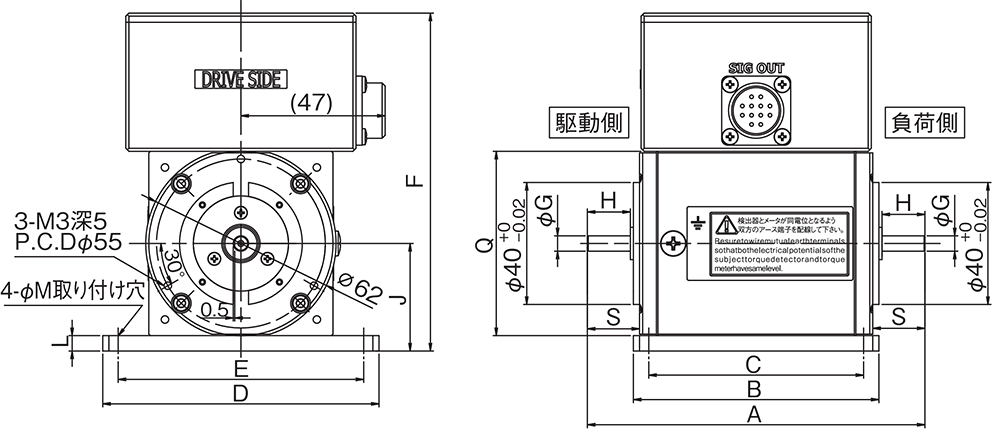

| 外部尺寸（主体） | 80（西） ×90（D） ×110（H） 毫米
| ||
| 外部尺寸（轴） | 轴长：110毫米，轴径：φ5（带D切口） | ||
| 质量 | 0.83公斤 | 0.83公斤 | 0.83公斤 |
| 工作温度和湿度范围 | 0~+40°C，湿度95%或更低（前提无冷凝） | ||
| 储存温度范围 | -20~+60°C | ||
| 电源 | 由扭矩计算指示器提供 | ||
| CE标志 | EMC指令合规 | ||
| 配件 | 说明书，检查表 | ||
| 兼容算术显示（单独出售） | TS-2800 扭矩计算显示 | ||
| 选项 | ·旋转探测器（MD-0115）： ・扭矩信号电缆（TH-0100系列） 型号名称长度（米）TH-01055TH-011010TH-012020 旋转信号线缆（MX-8100系列）型号名称长度（米）MX-81055MX-811010MX-812020 | ||
| 型号名称 / 高速旋转选项* | TH-3503 / TH-0353* | TH-3104 / TH-0314* | TH-3204 / TH-0324* |
|---|---|---|---|
| 额定扭矩 | 0.5 牛·米 | 1 N·m | 2牛·米 |
| 极限扭矩 *4 | 额定扭矩的400% | ||
| 非线性，包括滞后（1秒平均，静态校准） | ±0.2% FS | ||
| 零点温度效应 | ±0.02% FS/°C | ||
| 敏感度对温度的影响 | ±0.02% FS/°C | ||
| 额定速度 | TH-3000系列：15,000转/分 TH-3000H系列：25,000转/分 | ||
| 旋转检测（单独出售） | MD-0118（脉冲计数：120 P/R，输出：方波（0/+5 V）） | ||
| 输出信号法 | 相位差矩形波信号，线路驱动器输出 | ||
| 转动惯量 | 7 ×10-6 KGM2 | ||
| 扭转刚度 | 31.4 牛·米/辐射 | 61.8 牛·米/辐射 | 127 N·m/rad |
| 外部尺寸（主体） | 80（西） ×90（D） ×120（H） 毫米 | ||
| 外部尺寸（轴） | 轴长：120毫米，轴径：φ8（含D切） | ||
| 质量 | 1.03公斤 | 1.03公斤 | 1.03公斤 |
| 工作温度和湿度范围 | 0~+40°C，湿度95%或更低（前提无冷凝） | ||
| 储存温度范围 | -20~+60°C | ||
| 电源 | 由扭矩计算指示器提供 | ||
| CE标志 | EMC指令合规 | ||
| 配件 | 说明书，检查表 | ||
| 兼容算术显示（单独出售） | TS-2800 扭矩计算显示 | ||
| 选项 | 扭矩信号线缆（TH-0100系列） 型号名称长度（米）TH-01055TH-011010TH-012020旋转信号线缆（MX-8100系列） 型号名称长度（米）MX-81055MX-811010MX-812020 | ||
*4 可输出的扭矩范围取决于你连接的扭矩计算指示器。
*6 连接TH-5100到TH-3000H时，需要通过拾音器改装以适应TH-3000H。 如需更多详情，请联系您的代理机构或我们的销售代表。
* 带有高速旋转选项的产品型号名称上将带有“H”。 （示例：安装在TH-3502上时称为“TH-3502H”）
