一、型号：NRKZ-37267

二、执行标准：

  GBT37267-2018《建筑抗震支吊架通用技术条件》

  CJT476-2015《建筑机电设备抗震支吊架通用技术条件》

三、技术参数

  显示方式：嵌入式一体触摸屏

    静态试验力： 50kN

  动态试验力：主50kN，副1kN

  试验力测量范围：(主)1~50kN，(副)0.1~1kN

  试验力示值精度：百分之0.5

  作动器行程：±100mm

  位移测量范围：0~200mm

  位移测量分辨率：0.001

  位移测量示值相对误差：百分之0.5

  线速度：800mm/min

  试验频率：0.01~10Hz

  试验波形：正弦波、三角波、方波等

  试件安装数量：根据加载力中心对称左右各一

  设备占地面积：2500mm×2700mm×2100mm

  电源：4kW，220V/50HZ

四、概述：

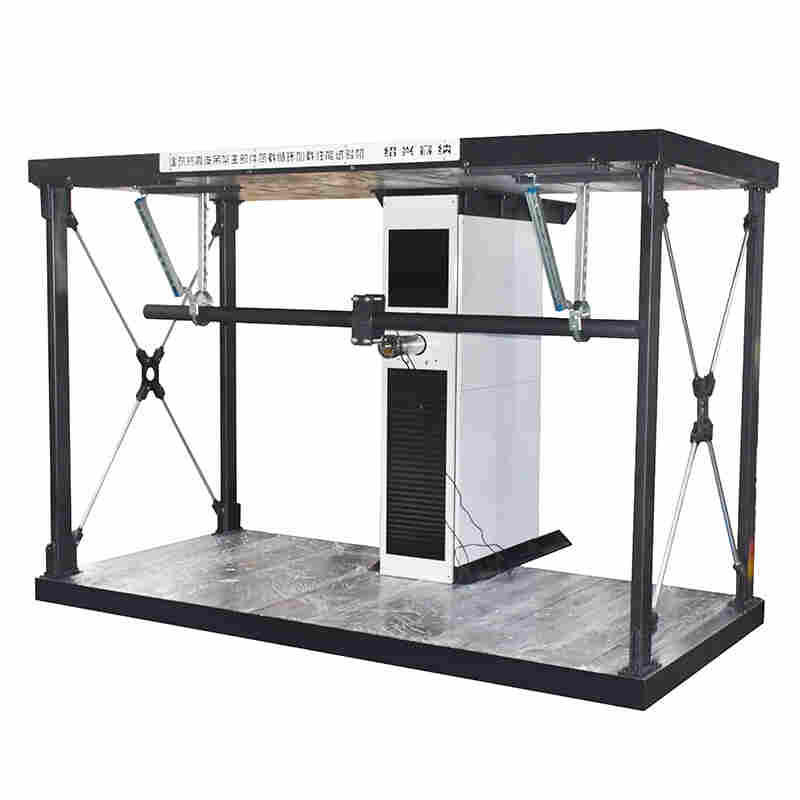

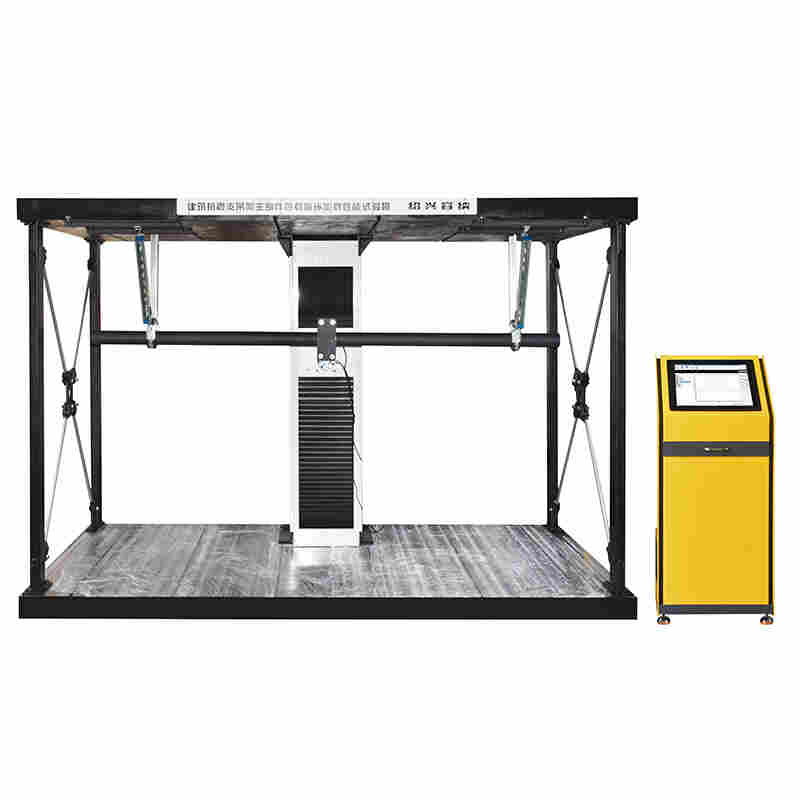

  建筑抗震支吊架主部件荷载循环加载试验机适用于建筑抗震设防烈度为6度～9度的建筑给排水、供暖通风与空调、电气、燃气、消防等系统支吊架的抗震疲劳性能的检测。

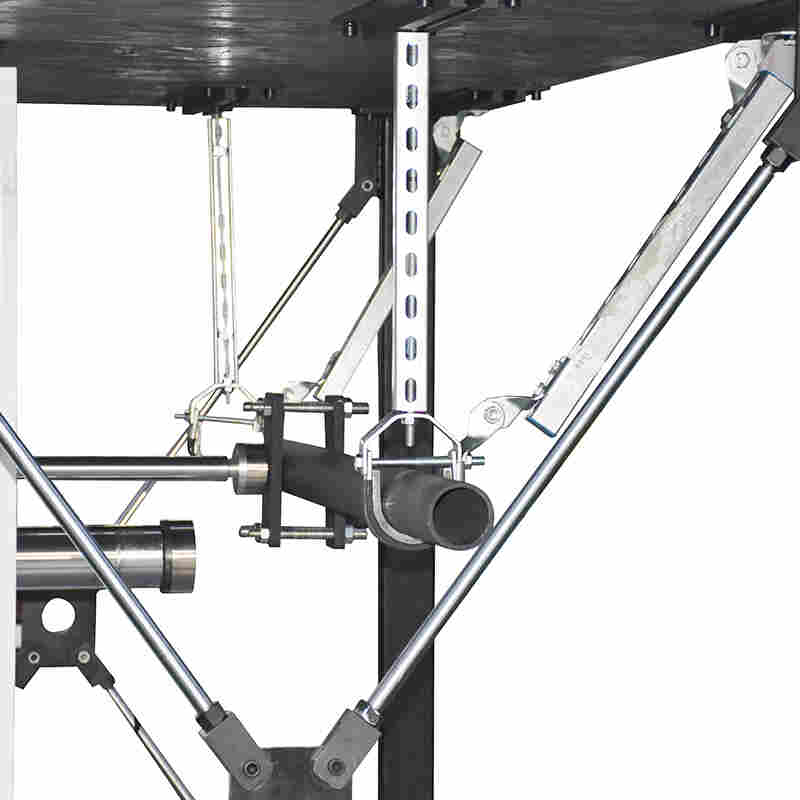

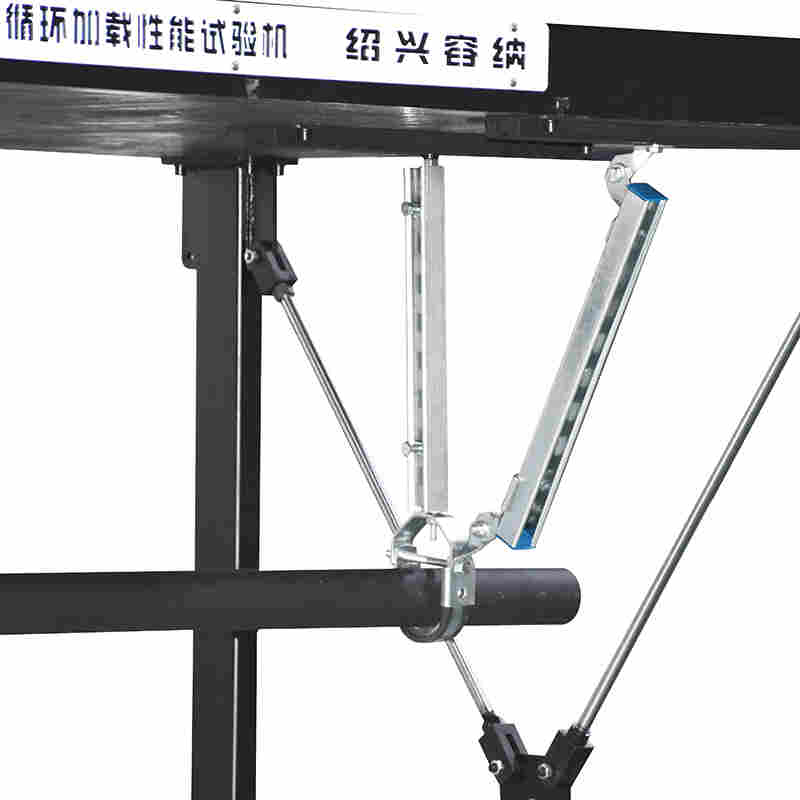

抗震支吊架是指与建筑结构体牢固连接，以地震力为主要荷载的的抗震支撑设施。由锚固体、加固吊杆、抗震连接构建及抗震斜撑组成。

五、组件试样数量

  四套抗震支吊架组件。

六、测试原理

  1、部件荷载性能测试：根据标准CJ/T473-2015中6.2部件荷载性能试验，部件在额定荷载作用下，保持1min，部件应无断裂或变形等损坏现象。测试机通过电缸给测试加载管一个额定力值，安装在测试加载管上的支吊架试件承受此力，加载完成后，位移传感器记录支吊架位移变形情况，其他损坏由人工进行观察即可。

  2、组件荷载性能测试：根据CJ/T473-2015中6.3组件荷载性能试验，测试机通过电缸给测试加载管进行15次相同力值振幅循环加载，安装在测试加载管上的支吊架试件承受此力，加载完成后，位移传感器记录支吊架位移变形情况，其他损坏由人工进行观察即可。
