SIMATIC ART LINE V3

HMI 面板  订货号

ART 700 IE V3

新一代 ART LINE 屏， 7 英寸，64K 色，集成以太网口，硬件实时时钟，U 2.0

host 接口，归档记录功能

66 648-0CC11-3AX0

ART 1000 IE V3

新一代 ART LINE 屏，10.1 英寸，64K 色，集成以太网口，硬件实时时钟，U 2.0

host 接口，归档记录功能

66 648-0CE11-3AX0

处理单元 CPU 订货号

CPU SR20 型 CPU 模块，继电器输出，220 V AC 供电，12 输入 /8 输出 6ES7 288-1SR20-0AA0

CPU ST20  型 CPU 模块，晶体管输出，24VDC 供电，12 输入 /8 输出 6ES7 288-1ST20-0AA0

CPU SR30 型 CPU 模块，继电器输出，220VAC 供电，18 输入 /12 输出 6ES7 288-1SR30-0AA0

CPU ST30 型 CPU 模块，晶体管输出，24VDC 供电，18 输入 /12 输出 6ES7 288-1ST30-0AA0

CPU SR40 型 CPU 模块，继电器输出，220 V AC 供电，24 输入 /16 输出 6ES7 288-1SR40-0AA0

CPU ST40 型 CPU 模块，晶体管输出，24 V DC 供电，24 输入 /16 输出 6ES7 288-1ST40-0AA0

CPU SR60 型 CPU 模块，继电器输出，220 V AC 供电，36 输入 /24 输出 6ES7 288-1SR60-0AA0

CPU ST60 型 CPU 模块，晶体管输出，24 V DC 供电，36 输入 /24 输出 6ES7 288-1ST60-0AA0

CPU CR40 经济型 CPU 模块，继电器输出，220 V AC 供电，24 输入 /16 输出 6ES7 288-1CR40-0AA0

CPU CR60 经济型 CPU 模块，继电器输出，220VAC 供电，36 输入 /24 输出 6ES7 288-1CR60-0AA0

扩展模块 EM 订货号

EM DI08 数字量输入模块，8 x 24 V DC 输入 6ES7 288-2DE08-0AA0

EM DR08 数字量输出模块，8 x 继电器输出 6ES7 288-2DR08-0AA0

EM DT08 数字量输出模块，8 x 24 V DC 输出 6ES7 288-2DT08-0AA0

EM DR16 数字量输入 / 输出模块，8 x 24 V DC 输入 /8 x 继电器输出 6ES7 288-2DR16-0AA0

EM DR32 数字量输入 / 输出模块，16×24 V DC 输入 /16 x 继电器输出 6ES7 288-2DR32-0AA0

EM DT16 数字量输入 / 输出模块，8 x 24 V DC 输入 /8 x 24 V DC 输出 6ES7 288-2DT16-0AA0

EM DT32 数字量输入 / 输出模块，16 x 24 V DC 输入 /16 x 24 V DC 输出 6ES7 288-2DT32-0AA0

EM AE04 模拟量输入模块，4 输入 6ES7 288-3AE04-0AA0

EM AE08 模拟量输入模块，8 输入 6ES7 288-3AE08-0AA0

EM AQ02 模拟量输出模块，2 输出 6ES7 288-3AQ02-0AA0

EM AQ04 模拟量输出模块，4 输出 6ES7 288-3AQ04-0AA0

EM AM03 模拟量输入 / 输出模块，2 输入 /1 输出 6ES7 288-3AM03-0AA0

EM AM06 模拟量输入 / 输出模块，4 输入 /2 输出 6ES7 288-3AM06-0AA0

EM AR02 热电阻输入模块，2 通道 6ES7 288-3AR02-0AA0

EM AR04 热电阻输入模块，4 输入 6ES7 288-3AR04-0AA0

EM AT04 热电偶输入模块，4 通道 6ES7 288-3AT04-0AA0

EM DP01  PROFIBUS-DP 从站模块 6ES7 288-7DP01-0AA0

板 订货号

CM01 通信板，RS485/RS232 6ES7 288-5CM01-0AA0

DT04 数字量扩展板，2 x 24 V DC 输入 /2 x 24 V DC 输出  6ES7 288-5DT04-0AA0

AE01 模拟量扩展板，1×12 位模拟量输入 6ES7 288-5AE01-0AA0

AQ01 模拟量扩展板，1 x 12 位模拟量输出 6ES7 288-5AQ01-0AA0

BA01 电池板，支持 CR1025 纽扣电池（电池单独购买） 6ES7 288-5BA01-0AA0

附件 订货号

PM207  S7-200 ART 配套电源，24 V DC/3 A 6ES7 288-0CD10-0AA0

PM207  S7-200 ART 配套电源，24 V DC/5 A 6ES7 288-0ED10-0AA0

C1277 以太网交换机，4 端口 6GK7 277-1AA00-0AA0

SCALANCE XB005  以太网交换机，5 端口 6GK5 005-0BA00-1AB2

SIMATIC S7-200 ART 产品亮点:

• 机型丰富，更多选择
  提供不同类型、I/O 点数丰富的CPU 模块，单体I/O 点数高可达60 点，可大部分小型自动化设备的控制需求。另外，CPU 模块配备型和经济型供用户选择，对于不同的应用需求，产品配置更加灵活，大限度的控制成本。

• 选件扩展，定制
  新颖的板设计可扩展通信端口、数字量通道、模拟量通道。在不额外占用电控柜空间的前提下，板扩展能更加贴合用户的实际配置，产品的利用率，同时用户的扩展成本。

• 高速芯片，
  配备西门子高速处理器芯片，基本指令执行时间可达0.15 μs，在同级别小型PLC 中。一颗强的“芯”，能让您在应对繁琐的程序逻辑，复杂的工艺要求时的从容不迫。

• 以太互联，经济便捷
  CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。一根普通的网线即可将程序下载到PLC 中，方便快捷，省去了编程电缆。通过以太网接口还可与其它CPU 模块、屏、计算机进行通信，组网。

• 三轴脉冲，运动自如
  CPU 模块本体多集成3 路高速脉冲输出，高达100 kHz，支持PWM/PTO输出以及多种运动，可设置运动包络。配以方便易用的向导设置功能，快速实现设备调速、定位等功能。

• 通用SD 卡，方便下载
  本机集成Micro SD 卡插槽，使用市面上通用的Micro SD 卡即可实现程序的更新和PLC 固件升级，极大地方便了客户工程师对终用户的服务支持，也省去了因PLC 固件升级返厂服务的不便。

• 友好，编程
  在继承西门子编程强大功能的基础上，融入了更多的人性化设计，如新颖的带状式菜单、全式界面窗口、方便的程序注释功能、强大的保护等。在强大功能的同时，大幅效率，缩短产品上市时间。

• 整合，无缝集成
  SIMATIC S7-200 ART 可编程控制器，SIMATIC ART LINE 屏和SINAMICSV20 变频器整合，为OEM 客户带来高的小型自动化解决方案，客户对于人机交互、控制、驱动等功能的需求。

网络通信

S7-200 ART CPU 模块本体集成1 个以太网接口和1 个RS485 接口，通过扩展CM01 板，其通信端口数量多可增至3 个。可小型自动化设备连摸屏、变频器等第三方设备的众多需求。

• 以太网通信
  所有CPU 模块标配以太网接口，支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接：


• 可作为程序下载端口（使用普通网线即可）

• 与ART LINE HMI 进行通信

• 通过交换机与多台以太网设备进行通信，实现数据的快速交互

• 多支持4 个设备通信

• 串口通信
  S7-200 ART CPU 模块均集成1 个RS485 接口，可以与变频器、屏等第三方设备通信。如果需要额外的串口，可通过扩展CM01 板来实现，板支持RS232/RS485 转换，多支持4 个设备。串口支持下列协议：

• Modbus-RTU

• PPI

• USS

• 口通信

• 与机的通信
  通过PC Access，操作人员可以通过机读取S7-200 ART 的数据，从而实现设备监控或者进行数据存档。
  （PC Access 是专门为S7-200 系列PLC 的OPC 协议，专门用于小型PLC 与机交互的OPC ）

如下业务优势：

 SIEMENS 可编程控制器

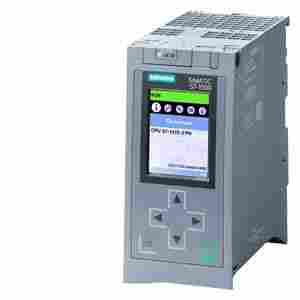

　　1、 SIMATIC S7 系列PLC、S7200CN、S71200、S7300、S7400、ET200、S7-200ART、S71500、

　　2、 逻辑控制模块 LOGO！230RC、230RCO、230RCL、24RC、24RCL等

　　3、 SITOP 系列直流电源 24V DC 1.3A、2.5A、3A、5A、10A、20A、40A等

      4、HMI  屏TD200 TD400C TP177,MP277、MP377、KTP、TP、KP等

SIEMENS 交、直流传动装置

　  1、 交流变频器 MICROMASTER系列：MM、MM420、MM430、MM440、G120、 6SE70系列

　  2、全数字直流调速装置系列：6RA28、6RA70 、6RA80系列

SIEMENS 数控 伺服

     1、数控：840DSL、802S/C、802DSL、828D、808D、801D系列

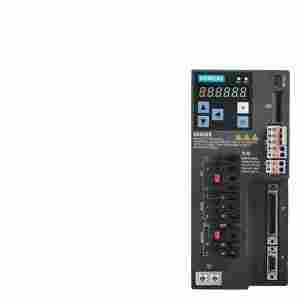

     2、伺服驱动 ：V20、V60、V80、V90、S110、S120系列
