公司采用国内外**技术研制、开发的全智能型流量计，与其他厂家生产的传统模拟的或非智能的 电磁流量计有非常大的区别，尤其在测量精度可靠性、稳定性、使用功能和使用寿命等方面。智能 电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他 电磁流量计英文菜单所带来的不必要的麻烦和错误。另外我们*设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减少了仪表体积和安装维护的麻烦。

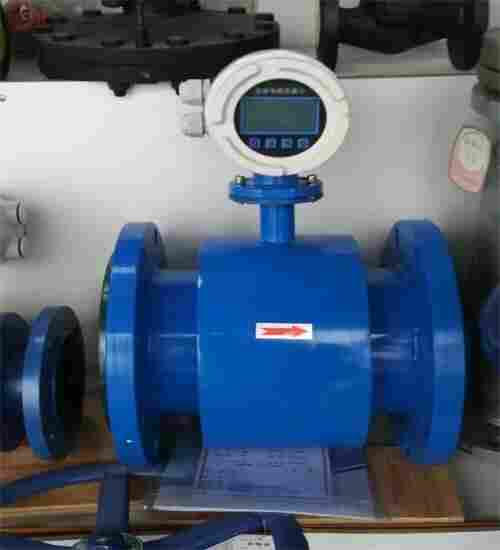

JKM-LDG型智能硫酸铜流量计是我公司采用*技术研制、开发与生产的流体测量仪表，具有高精度、高可靠性与使用寿命长等特点。为保证产品质量，我公司在产品结构、选材、制定工艺、生产装配与出厂等过程中每个环节细致研究与控制，硫酸铜流量计配套完整的流量检测系统。为适应测量现场的需求，开发出高压型硫酸铜流量计系统、插入式硫酸铜流量计系统，硫酸铜流量计特别是插入式硫酸铜流量计在大口径管道系统中应用具有良好经济型、时效性、稳定性。在线安装型可以不停产安装与检修，使用简便。使得我公司的硫酸铜流量计系统适合石油、化工、能源、冶金、食品、环保、水利等各个领域。

二、仪表选型与安装

    仪表的选型是仪表应用中非常重要的工作，据有关资料统计，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装造成的，请特别注意。具体注意事项如下：

  被测流体名称和其化学性能。

  *流量、*小流量和常用流量。

    ：常用流量应选择在1～3m/s流速段内，如果不符，请用户调整所选仪表的口径规格。

  *工作压力。

  *工作温度、*低工作温度。

  被测流体必须具备一定的导电性，导电率≥5µs/cm。

  *流量和*小流量必须符合表2-1的数据。

  实际*工作压力必须小于流量计的额定工作压力（见传感器铭牌）。

  *工作温度和*低工作温度必须符合流量计规定的温度要求（见传感器铭牌）。

  确定是否有负压情况存在。

  电极和衬里材料的选择应满足流体介质的化学性能。

安装前的检查

  检查法兰、衬里、壳体和出线套有无损伤。

  打开盒盖、检查接线印刷电路板有无松动或损坏。

  检查铭牌中型号编码与订货编码是否相符。

   价格合理，产品优越，

     服务到位！一年质保，终身维护，关注我们！硫酸铜流量计

JKM-LDG型智能硫酸铜流量计型号规格表

接线要求

    所有接线应在切断供电电源后进行。

  在确认电缆型号后，按规定进行接线，接线应正确、牢靠。

  按正确程序将电缆穿进出线套：首先松开出线套压紧螺母，拿掉堵板。依次给电缆套上压紧螺母、橡胶圈，再将电缆穿出线套。接线完成后理顺电缆，并旋紧压紧螺母使橡胶圈紧压电缆。

  电缆剥线时，注意不要损伤应予保留的绝缘层。对流量信号芯线，只要可以接线，就尽量少剥屏蔽层。对STT3200电缆，两同轴电缆的内层屏蔽泄漏线绞合后，应套上绝缘套管，然后再接至SGND端。对黑色半导体层应从根部切除，以免影响其他接线。

3.4.2 电缆

    传感器与转换器之间的电缆长度与流体电导率和现场电气干扰等因素有关，电缆长度可用以下公式估算：

                L≤σ×4

      式中： L-电缆长度（m）

            σ-流体电导率（µS/㎝）

    但电缆一般不得过100 m。为保证测量精度和防止干扰，要求转换器尽量靠近传感器安装。

  励磁电流线

    励磁电流线可采用二芯绝缘橡皮软电缆线,建议型号为YHZ-2×1㎜2或RVVP2×32/0.2。

励磁电流线的长度与信号电缆长度一致。当使用STT3200电缆时，励磁电缆与信号电缆

合并为一根。

  流量信号线

分体型转换器与传感器配套使用时，对被测流体电导率大于50µS/㎝的情况，流量信号传输

电缆可以使用型号为RVVP2×32/0.2的聚氯乙烯护套金属网屏蔽信号电缆。使用长度应不大

于100 m。信号线与传感器配套出厂。信号线的处理可按图3-4进行。

本转换器提供有等电位激励屏蔽信号输出电压，以降低电缆传输的分布电容对流量信号测量

的影响。当被测电导率小于50µS/㎝或长距离传输时，可使用具有等电位屏蔽的双芯双重屏

蔽信号电缆。例如STT3200电缆或BTS型三重屏蔽信号电缆。

  售后*

：若在七个工作日内发生质量问题或操作上对用户造成不便影响，本公司*在三个工作日内对设备进行免费更换。保修期内，产品若发生故障，在接到贵公司报修后，如有需要我司将提供代用设备。保修期内因设备性能故障维修两次仍不能正常使用的，我司无偿更换新设备。
