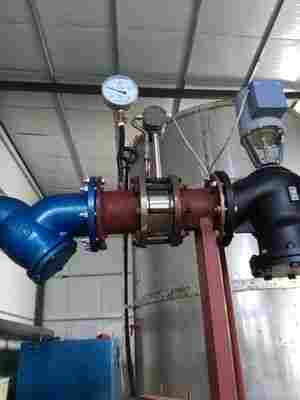

根据涡街蒸汽流量表dn500的结构特点，分类为一体式涡街流量计和分体式涡街流量计两种。法兰卡装涡街流量计。

一体式涡街流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计，具有智能温度、压力补偿功能，自带3.6V高能电池或24VDC（通常在需要脉冲信号输出、二线制4～20mADC输出或RS485通讯时采用）供电，就地液晶显示介质温度（℃）、工作压力（MPa）、瞬时标况体积流量（m3/h）和累计标况体积流量（m3）。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成，具有智能温度、压力补偿功能，由智能流量显示积算仪远程显示介质温度（℃）、工作压力（MPa）、瞬时标况体积流量（m3/h）和累计标况体积流量（m3）。
当只要求测量工况体积流量时（我们将其定义为简配型，通常适用于介质温度和工作压力基本恒定的场合），无论是一体式还是分体式，均不具有智能温度、压力补偿功能，也无温度传感器和压力传感器的配置，此时只显示瞬时工况体积流量（m3/h）和累计工况体积流量（m3）。

涡街蒸汽流量表dn500的工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图所示。

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

f=StV/d 公式(1)

式中：

f－发生体一侧产生的卡门旋涡频率

St－斯特罗哈尔数（无量纲数）

V－流体的平均流速

d－旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，

图表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）

K＝N/Q（1/m³） 公式（2）

式中：K＝仪表常数（1/m³）。

N＝脉冲个数

Q＝体积流量（m³）

涡街蒸汽流量表dn500的产品特点

1、安装简便，维护十分方便；

2、结构简单牢固，无可动部件，长期运行十分可靠；

3、量程范围宽，量程比可达1：15；

4、压力损失小，运行费用低，更具节能意义；

5、应用范围广，液体、气体、蒸汽均可测量；

6、周期长，一般为两年；

7、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新仪表系数；

8、可现场显示，也可远距离传输，还可与计算机控制系统联网；

9、检测探头不直接接触被测介质，性能更稳定。

压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。采用压电应力式传感器，仪表参数能长期稳定，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较*、理想的流量仪表

涡街蒸汽流量表dn500主要技术指标

公称通径(mm)：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)

公称压力(MPa)：DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)：压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）

本体材料：1Cr18Ni9Ti，(其它材料协议供货)

允许振动加速度：压电式:0.2g，电容式:1.0～2.0g

度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范围度：1：6～1：30

供电电压：传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池

输出信号：方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA

压力损失系数：符合JB/T9249标准 Cd≤2.4

防爆标志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5

防护等级：普通型IP65，潜水型 IP68

环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa

适用介质：气体、液体、蒸汽

传输距离：三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

涡街蒸汽流量表dn500分类

涡街蒸汽流量表dn500产品优势

1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。

2、安全防爆，适用于恶劣环境。

3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。

4、采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。

5、电流输出均为电隔离型，具有良好的共模干扰抑制能力。

6、同时显示流量值与累计流量值，不必轮流切换。

7、采用抗振探头，有效消除外界振动影响。

8、电路采用表面贴装工艺，结构紧凑，可靠性高。

9、采用分体式信号转换器，电缆*长10米。

10、量程比宽达20:1。

与涡轮流量计相比，它没有可动的机械部件，从而维护量小，仪表常数稳定，容易在工作环境中保证精度。

与孔板相比，它的测量范围大，压力损失小，准确度高。涡街流量计属于流体振动式流量计，可用于测量饱和蒸汽、过热蒸汽

涡街蒸汽流量表dn500产品型谱
