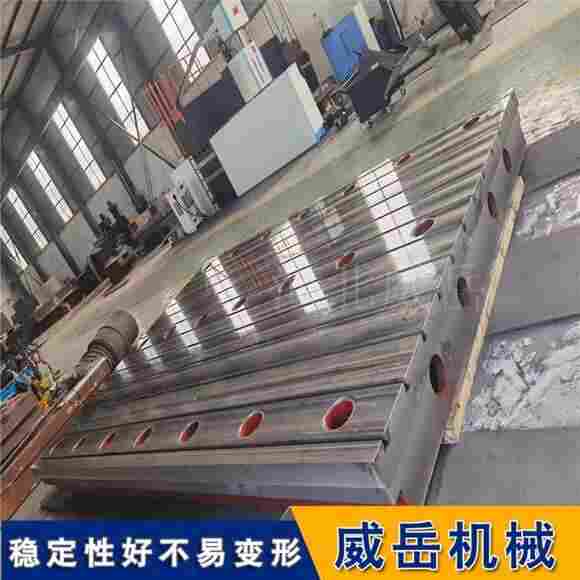

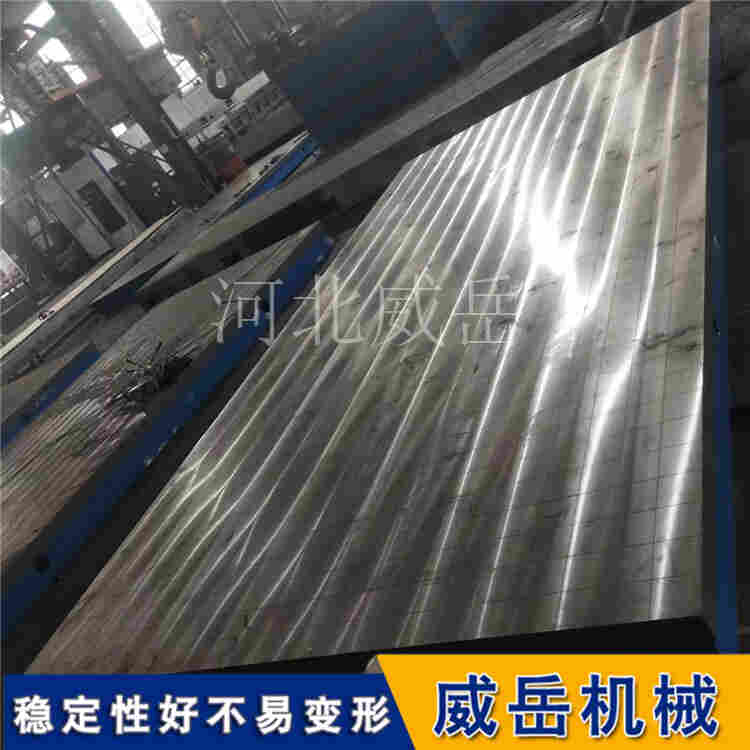

耐磨铸铁测试底板 工作面硬度HB170-220 使用寿命长

铸铁测试底板的安装调试是一项需要耐心和精细操作的工作，它直接决定了后续测试数据的准确性和设备的稳定性。整个过程可以概括为准备、安装、调试、验收四个阶段。以下是为你梳理的标准化流程和关键注意事项。

一、 安装前准备：打好精度地基

在底板就位前，必和须对安装环境和底板本身进行严格检查，这是确保后续步骤顺利进行的基础。

场地勘测：安装地面必和须平整、坚固，通常是混凝土浇筑地面。其承重能力需至少为底板自重加上未来承载设备比较大重量总和的1.5倍，以防止地面沉降导致精度丢失 。同时，要规划好大型底板的搬运路线和操作空间 。

环境控制：理想的安装环境温度应稳定在18-22℃左右，避免温度剧烈变化导致铸铁热胀冷缩，影响调平精度 。

工具与辅材准备：准备好高精度水平仪（如合像水平仪，精度0.02mm/m以上）、扭矩扳手、塞尺、起重设备以及调整垫铁（推和荐使用铸铁材质）和地脚螺栓等 。

底板验收：仔细检查底板外观有无裂纹、磕碰、锈蚀。重和点核对工作面的平面度是否达到出厂标准（如0级板平面度误差通常≤0.02mm/m），以及T型槽规格是否符合设计要求 。

二、 核心安装步骤：稳住，再调平

底板的就位和支撑是整个安装过程中比较关键的物理环节。

底板就位：使用起重设备通过专用吊耳平稳吊起底板，严禁直接捆绑工作面，以免刮伤高精度的台面。将底板初步放置在预设位置，并对齐地脚螺栓孔 。

布置支撑点（重中之重） ：

位置选择：支撑点（如调整垫铁或地脚螺栓）必和须位于底板底部加强筋的交汇处，不能支撑在面板的悬空部位，否则会导致底板变形 。

支撑点数量：对于矩形底板，至少需要六个支撑点（四个角加两条长边中间）。更大或更长的底板需要增加支撑点，防止因自重导致中间下垂 。

放置垫铁：在支撑点位置均匀放置调整垫铁 。

三、 调试流程：微米级的精细活

这是将物理放置转化为高精度基准的核心阶段，需要耐心和反复校验。

粗调：将水平仪放在底板工作面的纵向、横向和对角线方向，通过调整垫铁高度，使底板大致水平，水平仪气泡偏差控制在1格以内 。

精调（交叉校验法） ：

建立基准轴：先沿一条长边（X轴）进行精和密调平 。

调另一轴线：将水平仪转90度，调另一长边（Y轴）。此时只调Y轴的支撑点，并需与X轴反复交叉校验、微调，直至两个方向都达到要求 。

全和面测量：采用 “米”字形路线（两条对角线、四条边线、中和心横竖线）对整个工作面进行全和面检测，确保所有点的平面度误差控制在标准范围内（高精度场景要求≤0.01-0.02mm/m） 。

检查接触：用塞尺检查垫铁与底板、地面的接触间隙，确保无悬空（间隙通常要求≤0.05mm），防止受力不均 。

固定与锁固：调平后，采用对角交叉拧紧法锁紧所有地脚螺栓的螺母，使用扭矩扳手控制扭矩（如M20螺栓扭矩可能需达到150N·m以上），避免因拧紧顺序不当或扭矩过大导致底板变形 。

二次灌浆（可选） ：对于需要永和久固定的重型设备基础，可在调平锁固后，用无收缩水泥砂浆灌注底板与地面之间的空隙，以增强整体稳定性和减震性能 。

四、 比较终验收与维护：确认成果并保持

调试完成后，需要进行比较终确认并建立长效维护机制。

静置复检：安装完成后，建议静置24小时，让可能存在的内应力充分释放，之后再用水平仪复检一次平面度，确认精度无漂移 。

负载与运行测试：

负载测试：按设计载荷的50%、80%、*分阶段加载设备，每阶段加载后复检水平精度，观察变形情况 。

设备对接：安装被测设备（如电机），使用百分表检测设备与底板的同轴度等参数，确保满足要求（如同轴度误差≤0.005-0.01mm） 。

振动测试：运行设备，检测底板振动幅值，验证其减振性能 。

收尾与维护：

清洁工作面，涂抹一层防锈油进行防护 。

记录所有安装和测试数据，建立设备档案。

定期校准：建议每半年或一年对底板进行一次水平度复检，确保其精度始终在控 。

关键注意事项：避开这些“坑”

严禁三点支撑：这是比较常见的安装事故。三点支撑会导致底板在自身重力作用下发生不可逆的扭曲变形 。

禁止“垫砖头”：严禁使用砖头、木块、普通铁皮等易变形或硬度不均的材料代替*的调整垫铁 。

禁止违规操作：安装调试完成后，严禁在底板工作面上进行焊接、敲打等作业，以免损伤台面或释放内部应力 。

载荷均匀：在底板上放置重型设备时，应尽量使设备的重和心对准底板下方的支撑点位置，避免局部受力过重 。
