一、方案背景与系统概述

 医院属于高能耗、人员高度密集的重点公共建筑，既要满足绿色低碳、节能改造的建设目标，同时对消防安全、防排烟应急保障有着严苛要求。西安亚川电力科技立足陕西本地，结合多年智慧建筑、能碳管控技术沉淀，推出消防风机机电一体化监控系统医院综合解决方案，把消防安全管控与建筑能碳管理、机电节能改造深度融合，兼顾医院消防安全合规、设备运维降本、能耗碳排放精细化管控多重需求，适配西安及陕西地区新建医院、既有医院节能消防升级改造项目。 传统医院建筑防排烟系统普遍存在痛点：火灾自动报警 FAS 系统故障、联动控制器置于手动模式时，风机排烟送风功能失效；风机、风阀、防火阀分散管控，设备隐患依靠人工巡检，难以及时发现；通风机电设备长期空载运行，缺少能耗数据统计，无法对接医院能碳管理平台，造成能源浪费，不符合绿色医院建设要求。 亚川消防风机机电一体化监控系统（防排烟应急自控系统），严格遵循 GB512512017、GB550362022、GB550372022 等*强制消防规范，是集数据采集、智能控制、通信传输、状态可视化于一体的综合监控平台。 系统一方面解决医院防排烟 “用时不启动” 的安全隐患，在 FAS 故障、手动工况下依旧可以独立完成风机、风阀应急联动，保障火灾工况下排烟送风可靠运行；另一方面打通通风机电设备运行能耗采集接口，可对接医院能碳管理平台，统计风机类机电设备运行时长、能耗数据，支撑医院节能改造、碳排放核算工作，实现消防安全 + 机电运维 + 能碳节能三位一体，适用于陕西西安各类综合医院、专科医院的新建与既有建筑改造项目。

二、系统整体架构与拓扑说明

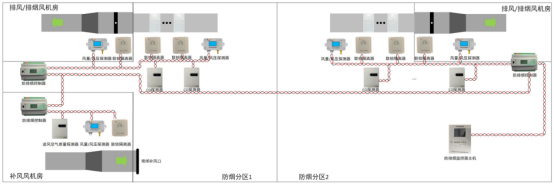

 本系统采用分层分布式四层架构，分为前端感知执行层、网络传输层、智能平台层、综合应用层，覆盖加压送风系统、机械排烟系统、车库排风排烟补风三大子系统，整套拓扑如下图（参考 PPT 加压送风 / 机械排烟 / 车库机械排风拓扑图）。

1. 前端感知执行层（现场设备） 分布在医院楼梯间、前室、风管管、地下车库、排烟窗等点位，由 YCSE 应急监控器、余压探测器、风量风压探测器、一氧化碳探测器、联锁隔离器、电动执行器等设备组成。负责采集余压、风量、风压、CO 浓度、风阀开闭、风机运行状态，接收平台下发指令，完成风机启停、风阀启闭的现场执行，是整个系统的数据来源与执行终端。

2. 网络传输层 采用 WDZBNRYJS2×2.5mm² 总线，以 RS485 工业总线为主，兼容以太网，有线总线布线简单稳定，适配医院复杂机电环境；支持对接 NBIoT 扩展无线方案，实现现场控制器与监控主机之间高可靠、低延时的数据交互，把现场感知数据上传至平台。

3. 智能平台层（核心中枢） 以 YCJK600 防排烟监控主机为核心，完成数据存储、逻辑运算、故障智能诊断。当发生火情信号，系统独立执行联动逻辑，联动响应时间≤100ms；同时采集风机设备能耗运行数据，输出标准化数据接口，可直接接入医院能碳管理、IBMS 楼宇综合平台，实现消防设备能耗统计，为医院节能改造提供数据依据。即便上层 FAS 火灾报警系统失效，本层依旧可以独立完成防排烟应急控制，保障医院消防安全底线。

4. 综合应用层（人机交互） 包含本地触控主机大屏、PC 管理软件、远程运维客户端。实现设备状态可视化展示、故障弹窗告警、历史记录查询；可导出风机运行台账、能耗统计报表，一方面满足消防验收可追溯要求，另一方面为医院后勤做机电设备能效分析、节能策略优化提供数据支撑。 拓扑子系统科普： · 加压送风系统：管控楼梯间、前室正压送风，维持楼梯间 4050Pa、前室 2530Pa 合理余压，保障疏散通道无烟。 · 机械排烟系统：管控各个防烟分区排烟风机、280℃排烟防火阀，达到熔断温度自动联锁关停风机，阻止烟火蔓延。 · 车库机械排风 / 排烟及补风系统：兼顾日常车库 CO 排风换气与火灾状态排烟，兼顾平时通风节能与火灾应急安全。

三、方案核心优势与系统特点

1. 独立应急，双重安全保障，满足医院高可靠消防需求 不依赖火灾自动报警 FAS 系统，当 FAS 故障、联动控制器处于手动状态，系统依旧可以独立完成风机、排烟窗、风阀联锁控制，保障医院人员密集场所火灾时排烟送风功能有效，完全满足国标强制规范要求。

2. 消防安防与能碳节能改造一体化融合 除消防监控功能外，采集风机通风设备运行时长、启停频次，输出标准化接口对接医院能碳管理平台。区分消防应急运行与日常通风运行能耗，帮助医院识别通风机电空载浪费，支撑医院节能改造评估、碳排放台账统计，助力绿色医院评审。

3. 全维度设备健康监测，降低医院运维人力投入 改变传统人工现场巡检模式，系统自动周期巡检，实时定位风机、探测器、风阀故障点位，故障分钟级告警推送，把故障排查由 “小时级” 压缩到 “分钟级”，降低医院后勤运维工作压力。

4. 毫秒级智能联锁，适配医院复杂建筑分区 软件定义联动策略，支持风阀风机一对一、一对多灵活联锁；区分病房、楼梯间、地下车库等不同分区逻辑，联动响应≤100ms，支持本地手动应急操作，软硬件双重防护。

5. 开放兼容，易于改造落地 兼容 Modbus、BACnet 标准协议，可无缝接入医院现有 IBMS 楼宇自控平台，既有医院改造无需大规模土建破拆，适配西安地区医院改扩建项目；硬件模块化，维护简单。

6. 全流程记录可追溯，合规可审计 风机启停、报警事件、故障记录、操作日志自动存储，既满足消防验收查验，也可以作为医院机电设备能效分析、节能审计的数据依据。

四、平台核心业务系统功能

1）全要素实时监测 24 小时不间断监测医院加压送风机、排烟风机、补风机运行状态；采集楼梯间 / 前室余压、风管风量风压、地下车库一氧化碳浓度；采集排烟防火阀、常闭风阀、应急排烟窗开闭状态；同步采集风机设备运行工况参数，为能碳节能分析提供原始数据。 2）多级故障预警报警 设备掉线、余压限、风量风压异常、CO 浓度标、风阀故障，系统实现声光本地报警 + 平台弹窗告警；*显示故障位置，推送信息提醒后勤维保人员，做到隐患早发现早处置。 3）独立消防应急联动控制 接收火警信号后自动执行防排烟联动逻辑；不受 FAS 系统手动、故障状态限制，15 秒内完成快速联动；280℃防火阀关闭联锁关停风机；支持本地手操、远程平台双重启停控制，保障医院病房、疏散楼梯、地下车库等区域应急排烟送风。 4）自动周期巡检功能 系统定时自动对全部风机、阀门、探测器开展巡检，自动生成巡检报告，替代大量人工现场巡检，降低医院运维人力成本。 5）能碳数据对接与能效分析 输出风机通风设备运行、能耗统计数据，对接医院能碳管理平台。统计风机日常通风能耗与消防应急工况数据，帮助医院后勤识别无效空载能耗，为通风系统节能改造提供客观数据支撑，辅助完成碳排放统计核算。 6）数据存储、报表与系统集成 完整保存告警、故障、操作、巡检历史记录；支持导出消防台账、机电能效报表；可集成进医院现有楼宇 IBMS 平台，实现消防、机电、能碳统一可视化管理。

五、整套系统主要硬件设备清单介绍

 1、YCJK600 防排烟监控主机 系统管理中枢，10 英寸触控显示屏，部署于医院消防控制室。支持远程启停风机与风阀，实现定时自动巡检；故障声光报警，全部事件数据记录存盘；每回路可带载多路探测终端，集中管理全加压送风、机械排烟、车库排风全部子系统；对外提供标准化接口，对接医院能碳、楼宇平台，实现消防安全与能耗数据统一展示。 2、YCSE 防排烟应急监控器 安装于风机控制箱内部，是现场子系统核心控制器。汉字液晶显示屏，实时显示风机、排烟防火阀、风阀动作反馈信息；采集排烟防火阀状态、疏散通道余压；集成二次元件一体化，自带现场声光报警、自动巡检参数设定；在 FAS 系统故障时独立完成风机联锁控制，是保障医院防排烟系统兜底安全的关键设备。 3、YCFL 风量 / 风压探测器 安装在风机管段以及系统*不利端，耐高温探杆、高精度测量。实时监测风管风量、风压、风速，量化医院加压送风量，保障防排烟风量平衡均匀；把风量风压数据上传 YCSE 监控器，既服务消防工况，也可以辅助评估通风系统日常运行能效，为医院通风节能改造提供实测数据。 4、YCAQ 送 / 补风空气质量探测器 部署在送补风机管进口处，集成多类环境参数监测。一旦探测到烟气侵入送风管道，可联锁关闭送补风机，防止有毒烟气被送入医院楼梯间、病房等疏散区域。 5、YCYP 余压探测器 两线制数字传感器，安装于医院楼梯间、前室，实时监测疏散通道压差，配合泄压阀执行器自动调节余压，把楼梯间、前室压差稳定在国标要求区间，保障疏散门正常开启。 6、YCCMW 一氧化碳探测器 主要部署医院地下车库，持续监测车库一氧化碳浓度，日常联动排风风机实现通风换气，火灾时参与排烟逻辑，兼顾车库平时通风节能与火灾应急安全。 7、YCLS 联锁隔离器 安装在排烟防火阀、常闭风阀点位，自带短路保护。实现风阀与风机一对一 / 一对多联锁，当排烟防火阀关闭联锁关停对应风机；烟气蔓延至相邻防烟分区时，可按预设优先级再次启动风机，适配医院多分区复杂排烟逻辑。 7、YCEC 应急排烟窗监控装置系列（YCEC 监控装置、YCGD 手动控制器、YCFM 电动开窗机、YCSD 感烟探测器） 应用于医院楼梯间应急排烟窗场景。收到报警信号自动开启应急排烟窗；YCGD 手动控制器设置 1.31.5m 高度便于人员手动操作；整套设备自带故障反馈，和 YCSE 监控器实时通讯，实现排烟窗与加压风机反向联锁启闭。

六、项目适用业务应用场景

1. 陕西西安新建综合医院项目 新建医院同步落地消防风机机电一体化监控系统，从设计阶段就实现消防防排烟系统与医院能碳管理平台整体规划，一次性完成消防合规验收，同时预留能耗统计接口，直接支撑绿色医院、低碳医院建设。

2. 既有医院节能消防升级改造（陕西存量医院） 西安大量既有医院开展节能改造、双碳建设，本方案适配改造场景，不用大规模破坏原有装修管线，在原有风机、风阀设备基础上加装整套监控系统，同步补齐消防防排烟短板，同时采集通风机电能耗数据，为医院节能审计、碳排放核算提供支撑，实现 “一次改造，安全 + 节能双重收益”。

3. 专科医院（妇幼、中医、肿瘤医院等） 医院内病房密集、行动不便患者多，对疏散排烟可靠性要求极高。系统独立兜底的应急联动能力，保障火情下楼梯间、前室防烟排烟可靠；同时对接医院能碳平台，管控通风机电设备无效能耗。

4. 医院地下车库场景 兼顾日常车库 CO 通风换气与火灾排烟，平时根据 CO 浓度智能启停排风机，减少风机长时间空载运行，降低车库通风能耗；火灾工况切换为消防排烟模式，兼顾节能运行和消防安全。

5. 医院科研楼、行政楼配套楼宇 医院附属高层楼宇，楼梯间加压送风、中庭机械排烟，统一接入本套系统，和能碳运维平台打通，全机电消防集中管控。 项目实践参考：亚川在医疗建筑领域拥有落地实践经验，以医院项目为代表，解决传统防排烟系统联动失效隐患，同时结合能碳管理理念，帮助医疗机构在保障消防安全前提下，完成机电设备的数字化、节能化升级，服务陕西西安本地医疗建筑高质量发展。

“成就客户、创造未来”是西安亚川的目标，我们不单为您提供产品与系统性解决方案，更延续着我们*的服务体系，用我们的真诚，成为您信赖的合作伙伴，与您携手共创辉煌。20余年专注研发、生产和销售，1000余案例积累行业深入一条龙全程无忧服务。
