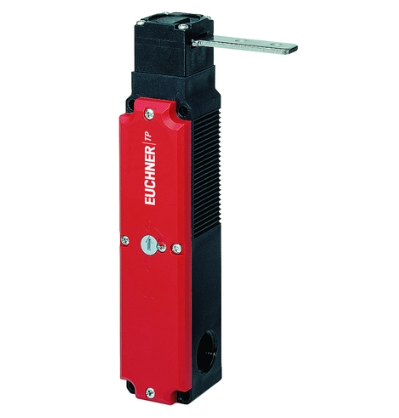

配有门锁功能EUCHNER机电式安全开关

TP3-2131K024SR11 的描述

安全开关 TP，接插连接件 M26 (SR11)，门位置触点，垂直程增加

M26 (SR11)圆形接插头

用于门位置的触点

辅助解锁装置

沿垂直方向接近时具有更高行程能力

通电解锁

基本参数表

电气连接值

套期保值 max. 4 A gG

功耗 8 W

额定绝缘电压Ui 50 V

额定冲击电压 Uimp 1.5 kV

利用类别

DC-13 4A 24V

AC-15 4A 50V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

连接类型

1 x SR11圆形接插头

门位置的常闭触点数 1

门锁监控功能的常开触点数 1

门锁监控功能的强制断开触点数 2

拔出力 20 N

触发频率 max. 1200 1/h

触发力 10 N

安装方向 任何

存储温度 -25 ... 70 °C

机械寿命 1 x 10⁶

固定作用力 10 N

切换原则 缓动式开关触点

保护等级 IP65

环境温度 -20 ... 55 °C

材料

壳体 加强型热塑材料

触点 银合金，电亮金

锁紧力Fmax 1300 N

锁紧力FZh 1000 N

门锁原理 通电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D 任务时间

门锁状态监控 3x106 20 y

重要申明！值在DC-13 100 mA/24V时有效

プライバシーション *SIL 类别 任务时间

门锁装置控制 根据门锁的外部控制 20 y

合触发块-P-GNT使用

水平方向行程 7 mm

垂直方向行程 7 mm

结合触发块-P-GT使用

水平方向行程 2 mm

垂直方向行程 1.5 mm
