库号：D239606

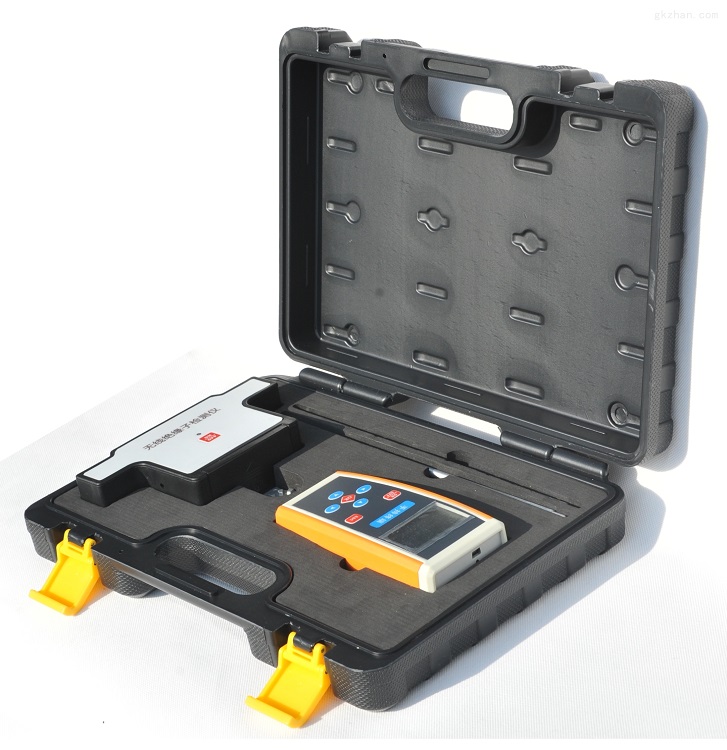

本仪器是根据用户实际操作和现场使用情况，结合用户提出要求，通过大
量现场试验，研制的绝缘子测试仪器。本仪器用于测试带电的悬式绝缘子
或实验室检测悬式绝缘子的分布电压，能发现绝缘子内部隐蔽故障，提高
电网系统运行的性，提高线路工作人员进行带电测试的工作效率。
本产品采用无线传输，探测器和手持终端通信距离可达 100m 以上，使测量
过程真正达到、快速准确。此外，该仪器具备的抗干扰性，
符合(EMC)标准要求，适应各种电磁场干扰场合。
1. 运行电压：35~1000kV，不同电压等级均适用
2. 测量电压范围：0~40kV（特殊电压可定制）
3. 测量：≤±1%
4. 采样速率：10 次／秒
5. 日期时间设置：调整日期和时间，便于用户浏览、查看历史数据
6. 背光时间设置：常亮、常灭、0-999 分钟内可自行设置
7. 自动关机设置：从不、0-999 分钟内可自行设置
8. 手持终端与探测器的传输距离为≤100m
9. 多模式设计，适用性，、方便
10.万向接头设计，可根据绝缘子串的悬挂方位，灵活地调整测量方向
11.双重屏蔽，抗干扰性，符合 EMC 标准
12.的人机交互界面，简便操作
测量电压范围 0~40kV（特殊电压可定制）
测量 ±1%
分辨率 分辨率 0.01kV
采样速率 10 次/秒
工作电流 ≤120mA（手持终端），≤40mA（探测器）
电源供电
2 节 1.5V 5 号干电池 （手持终端）
2 节 1.5V 7 号干电池 （探测器）
可持续工作时间 ≥12 小时
探测器和手持终
端视距传输距离
≥100m（充足电源）
显示 正显液晶显示屏，阳光下可清晰显示
工作温度 -35℃~+60℃
储存温度 -40℃~+65℃
相对湿度 ≤90％ RH 不结露
