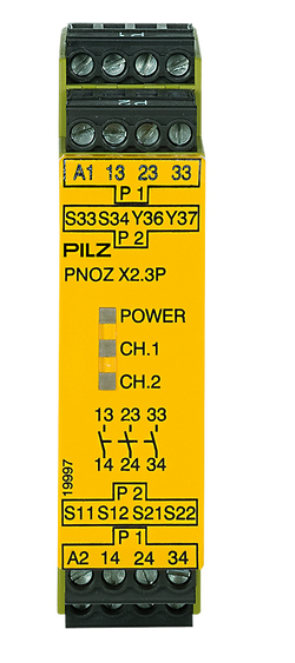

订货产品777304 皮尔兹PILZ安全继电器

技术数据

电气数据

电源电压 U1 24  伏

供电电压等级 U1 直流/交流

性能测试 AC U1 4  弗吉尼亚州

性能测试 DC U1 2  W

输入

输入数量 2

半导体出口

半导体出口数量 0

继电器输出

二手类别。AC/DC1 标准 EN 60947-4-1

AC1 电压 安全检查 240  伏

Max.Strom AC1 安全检查 6  A

直流1电压 安全检查 24  伏

Max.Strom DC1 安全检查 6  A

二手类别。AC15/DC13 标准 EN 60947-5-1

AC15 电压 安全检查 230  伏

Max.Strom AC15 安全检查 5  A

电压 DC13 安全检查。 24  伏

安全：AC bei UL 240 V 交流电 G. P.

安全：飞行员职责 B300，R300

接触材料 继电器 银锡氧化物

附加联系信息 中继 + 0.2 µm 金

环境数据

气候索赔根据... EN 60068-2-78

环境温度 -10 - 55  °C

潮湿要求 说明 93 % r. F. bei 40 °C

允许结婚吗？ 不允许

EMV 按照规范...... EN 60947-5-1

EN 61000-6-2

EN 61326-3-1

振动符合标准 ... EN 60068-2-6

空气和爬行距离后 EN 60947-1

电压类别 三 / 二

污染程度空气.爬行. 2

保护类型 安装空间 IP54

保护类型 外壳 IP40

保护类型 夹具 IP20

机械数据

嵌入式架子 任意

外壳材料部件 PPO UL 94 V1

外壳材料前面板 ABS UL 94 V0

外壳材料上部 PPO UL 94 V1

连接端子 螺旋夹

夹持型 可插拔

Flex. 1 铝线规标示 24 - 12 AWG

尺寸 h 94  毫米

尺寸 b 22.5 毫米

尺寸 t 121  毫米

净重 205  克

毛重 215  克

Sicherheitschaltgerät（独立），型号：1/2 kanalige Beschaltung/ohne Querschlusserkennung，型号：3 S，自动/手动/启动，UB=24 V AC/DC，Breite:22.5 mm

Sicherheitschaltgerät（独立），型号：1/2 kanalige Beschalttung with ohne Querschlusserkennung，型号：3 S，自动/手动/启动，UB=24 V AC/DC，Breite:22.5 mm，施氏硬度，不停振动，施氏强度。
