选用SMC压力开关ISE20B系列阐述

产品型号ISE20B-R-C6L-W

技术规格

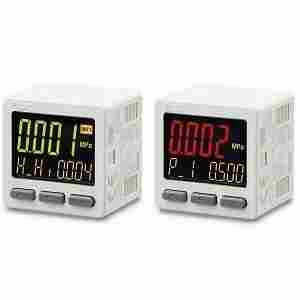

ISE20B 系列 3画面 高精度数字式压力开关 2输出+模拟输出(电压/电流) 正压用

20A 系列追加微差压范围   [New]

追加M12插头型

追加微压范围

R1/8接头一体型 配线下引出规格

设定项目可视化

简单3步设定

画面切换简单

  可边看当前测量值边进行设定

延迟时间：*快1.5ms以下

对应IO-Link

额定压力范围 20B －0.1～1MPa

输出规格 R NPN集电极开路2输出＋模拟电压输出

单位规格 - 带单位切换功能

配管规格 C6L 快换接头Φ6mm(弯头型)

可选项1 W 带插头的导线(导线长2m,5芯,带防水罩)

可选项2 - 无

可选项3 - 使用说明书:○;校正证明书:-

订制规格 - 标准

使用流体 空气 / 非腐蚀性气体 / 不燃性气体

设定压力范围 -0.105～1.05MPa

耐压力 1.5MPa

电源电压 DC12～24V±10% 波动（p-p）10%以下

消耗电流 35mA以下

显示精度 ±2%F.S.±1digit

重复精度 ±0.2%F.S.±1digit

模拟电压输出 0.6～5 V

*负载电流 80 mA

*外加电压 28 V

迟滞模式 可变

上下限比较模式 可变

显示形式 LED

显示数 三画面显示

显示颜色:主画面 红 / 绿

显示颜色:子画面 橙

显示位数:主画面 4位7段

显示位数:子画面 4位(上位1位11段、其它7段)

使用温度范围(动作) -5～50℃

使用温度范围(保存) -10～60℃

使用湿度范围 35～85% RH

保护构造 IP65

CE / RoHS / UL / CSA

　一般是使用“电接点压力表”，这是一种普通的管弹簧压力表，加上两组电接点。可以接通相当高低压力的电接点，从而把压力控制在上下限之间。这种电接点的容量小，只能开关接触器的控制线圈，压力表上的控制位置可以调节。装在水泵的出水口，当出水压力达到你的设定值时（即你不需要更大的压力时），压力开关就动作了，水泵停止不工作。如果压力开关一直不动作，根据你说的情况，应该是压力还没达到动作压力（压力不够）。

1、产品核心采用*智能微处理芯片，功能实用性能稳定。

　　2、LED显示当前压力或液位值;

　　　3、压力或液位可以根据自己的需要设置启动或停止;

　　　　4、四位LED的产品三个单位可以根据客户需要选择：Mpa、KG.F/CM2，PSI

　　　　5、可以设置高低压力或液位报警点，并通过继电器或光耦输出给控制设备;输出双路继电器(单刀双掷)开关量;

　　　　6、两路继电器/两路光耦/带4-20mA/0-10V输出可以选择

　　　　7、采用高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定可靠;调节无死区，可以在整个量程范围内任意设定继电器动作压力点;

　　8、使用按键调节动作压力，使用简便，更加灵活;防护等级：IP65，可以用在环境恶劣的场合。
