GO™ Switch 7J 型开关采用了两种成熟的技术，并将它们合二为

一。7J 是一个一体式接近式限位开关和接线盒组件，*终用户

可直接将线缆端接到限位开关上。您无需再单独购买接头和接

线盒，就能将线缆端接至传感器。紧凑型设计让用户能够将这

款限位开关安装在空间有限或需要*感应（即短行程阀门）的

区域。该产品可提供 NEC 和 IEC 危险区域类别，并提供英制或公

制螺纹

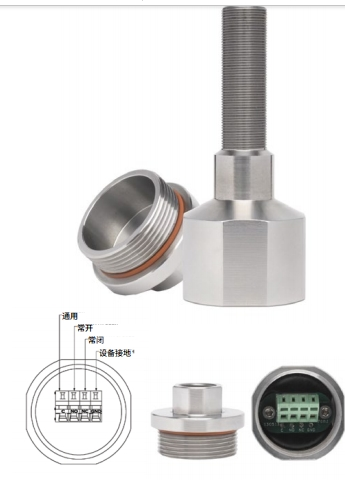

集成一体式接线盒的接近式限位开关 7J 型

7J 型是一个一体式接近式限位开关和接线盒组件，*终用户可直接将

线缆端接到限位开关上。紧凑型设计让用户能够将这款限位开关安装

在空间有限或需要*感应的区域。

特性

• SPDT

• 简单的装置

• 一体式不锈钢结构

• -40°C 至 75°C（-40°F 至 167°F）的工作温度

• CE、CCC

选项

• 英制或公制螺纹

• UL、cUL、IECEx、ATEX

型号 触点形式 感应范围 电气接口位置

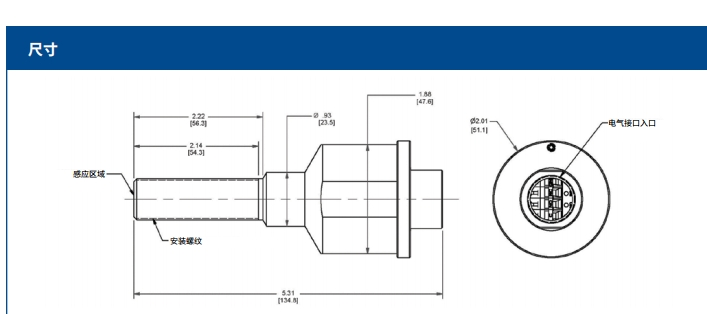

回差： 约 0.5mm (0.20") 工作温度： -400 C 至 750 C（-400 F 至 1670 F） 接触电阻：100mΩ 绝缘电阻： *小 100MΩ（500VDC 时） 7J 5/8" x 2 5/32" 安装螺纹 1/2" NPT 电气接口 7JM M18 x 1 安装螺纹 M20 电气接口 触点材料：钯银合金，带锯齿状表面 配置 形式：SPDT C 型 额定值： 交流 直流 伏 安培 伏 安培 120 4 24 3 SPDT 1 单刀双掷（C 型） 目标物材料：含铁金属 感应范围： 2.5mm (0.100") 末端感应 3 标准感应：大约 2.5mm (0.100") 末 端感应 外部磁性目标物的延长感应范围 （请参阅外部磁性目标物的附件） 外部磁性目标物 73、75 列的延长感应范围 、77 系 磁体 感应 回差 AMP3 0.20" 0.25" AMS4 0.35" 0.15" AMS7 0.20" 0.05" 电气接口出口： 5 外壳底部
