污水处理厂流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场裁，技术达到国内水平。电磁流量计在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

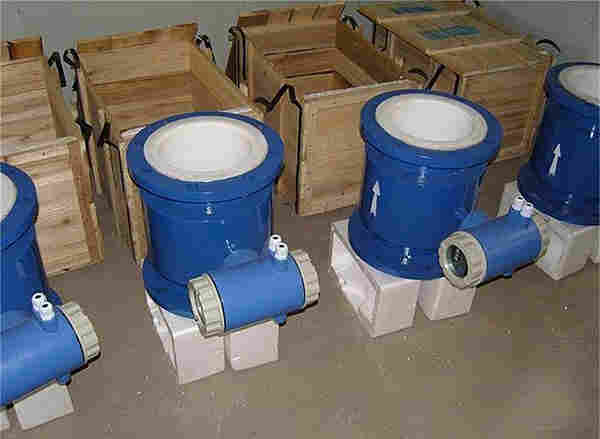

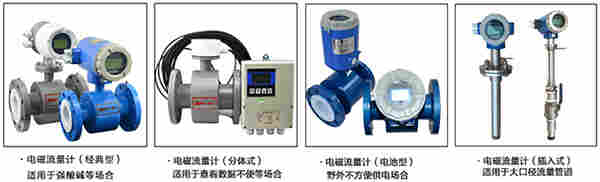

污水处理厂流量计按安装方式分为管道式流量计和插入式污水处理厂流量计两种类型。两种型式均由传感器和智能信号转换器组成；根据转换器与传感器的装配形式可分为一体式污水处理厂流量计和分体式污水处理厂流量计二种结构。一体式污水处理厂流量计：转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。分体式污水处理厂流量计：转换器通过一根电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。管道式一般适用于中小口径的测量，特殊情况可定制，插入式一般适用于较大口径管道流量的测量。

污水处理厂流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

磁路系统：其作用是产生均匀的直流或交流磁场。直流磁路用*磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，*磁铁相应也很大，笨重且不经济，所以污水处理厂流量计一般采用交变磁场，且是50HZ工频电源激励产生的。

测量导管：其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。

电极：其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。

外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。

衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。

转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

污水处理厂流量计产品特点

1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。

2、测量管无阻碍、无活动部件、无压损，直管段要求较低。

3、污水处理厂流量计可带接地电极，实现仪表良好接地。

4、污水处理厂流量计采用*加工工艺，使仪表具有良好的抗负压能力。

5、全数字量处理，抗干扰能力强，测量可靠，度高。

6、高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。

7、污水处理厂流量计具有双向流量、双向量累计功能，电流、频率具备双向输出功能。

8、仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。

9、转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。

污水处理厂流量计技术参数

1、公称通径系列 DN（mm）

2、管道式四氟衬里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

3、管道式橡胶衬里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

4、流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%

5、等级：0.5级、1.0级（管道式）

6、被测介质温度：普通橡胶衬里：-20＋60℃

7、高温橡胶衬里：-20＋90℃

8、聚四氟乙烯衬里：-30＋100℃

9、高温型四氟衬里：-30＋180℃。

10、额定工作压力：管道式：DN6-DN80≤1.6Mpa，DN100-DN250≤1.0Mpa，DN300-DN1200≤0.6Mpa.

11、流量测量范围：流量测量范围对应流速范围是0.1-15m/s

12、电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在 200?800μs/cm范围内，均可选用污水处理厂流量计来测量其流量。

13、电流输出：0-10mA时，负载电阻为 0-1.5kΩ；4-20mA时，负载电阻为 0-750kΩ

14、数字频率输出：输出频率上限可在 1-5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极*电流为 250mA.

15、供电电源：85-265V，45-63Hz.

16、直管段长度：管道式：上游≥5DN，下游≥2DN.

17、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988的规定。

18、防爆标志：mdIIBT4.

19、环境温度：-25-60℃

20、相对湿度：5%-95%

21、消耗功率：小于20瓦。

污水处理厂流量计仪表选型
◆量程范围确认
一般污水处理厂流量计被测介质流速以2～4m/s为宜，在特殊情况下，*低流速应不小于0.2m/s，*应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
污水处理厂流量计的量程Q应大于预计的*流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。

污水处理厂流量计内衬材料的选择

应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

进口保护法兰和接地法兰(或接地环)的选择

污水处理厂流量计电极的选择

注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

污水处理厂流量计型谱

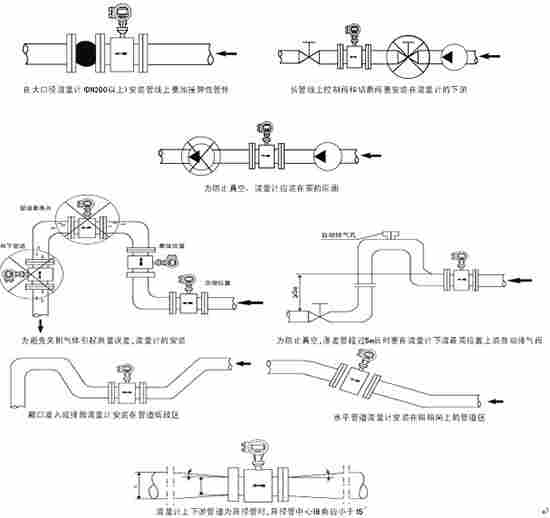

污水处理厂流量计安装地点的选择

为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：

1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信息。

2)应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。

3)应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%

4)选择便于维修，活动方便的地方

5) 污水处理厂流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。
