50-VFE3130-5TDN-02-X140日本SMC防爆电磁阀

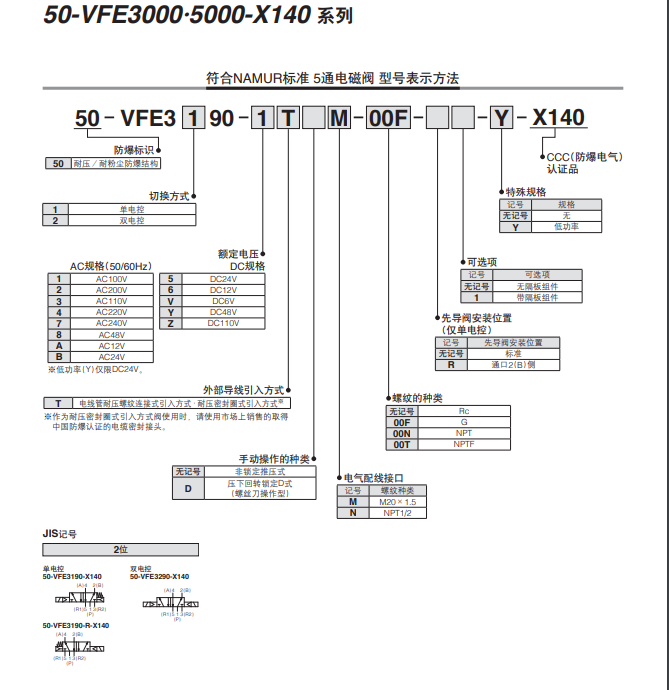

50-VFE3000·5000-X140 系列 CCC(防爆电气) 5通电磁阀

防爆形 50 防爆构造

主体尺寸 3 50-VFE3000

综合特征 1 单电控

主体型式 3 直接配管型(30型集装用)

阀体可选项 0 标准品

额定电压 5 DC24V

外部导线引入方式 T 导线管耐压螺纹结合式引入方式·耐压密封式引入方式

手动操作的种类 D 推压回转锁定式D型(螺丝刀操作型)

电气连接口径 N NPT1/2

接管口径 02 1/4

螺纹种类 - Rc

可选项 - 无

特殊规格 - 无

对应国际规格 X140 CCC(防爆电气)

关于先导气排气通口(PE通口)

除集中排气型外，先导阀的下部有先导气排气通

口(PE通口)。

如果堵住该通口，阀会误动作，因此请勿堵塞。另外，根据排气，可能改变危险区分的场合，也请将该通口进行配管，将排气排放到安全的地方。

防爆注意事项:

1)本电磁阀的区域如下所示。

气体:1区及2区

粉尘:21区及22区2)本电磁阀已获得防爆机关(NEPSI)的防爆认定。在以外的其他*还没有被认定为

防爆阀。

3)外部接地电缆的导体截面积为4~6.64mm2.

请勿弯曲或施加过大的外力。

4)使用电缆密封接头时，请使用带CCC的

GBEx品。

5)另外，使用时，请遵守国内的法律。

6)阀外表面的非金属部分请勿带静电。

7)也会从阀的PE通口(先导阀排气通路)排气，请注意对周围环境的影响8)有关接头，

请使用采取了防静电对策的产品.或者由客户采取了防静电对策的产品。
