日本进口SMC电磁阀VFS1220-5D-01

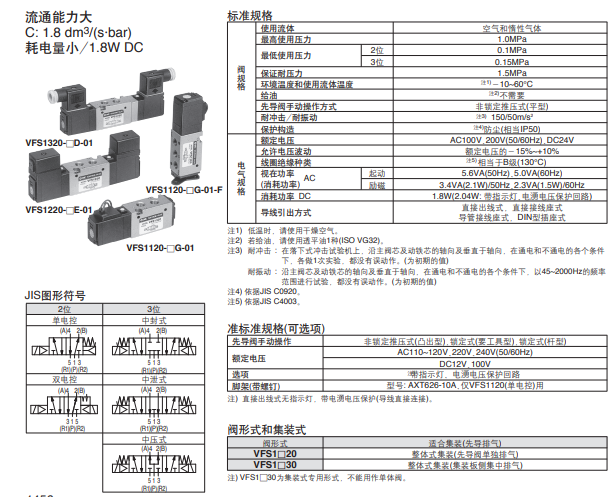

 VFS1000 系列 5通先导式电磁阀 间隙密封 直接配管型

主阀构造为间隙密封

丰富的尺寸选择

用于驱动大中型气缸

集装式可选项丰富

对应控制单元(VFS2000/3000/4000, 底板配管型)

集装式型号: VV5FS1，VV5FS2，VV5FS3，VV5FS4，VV5FS5

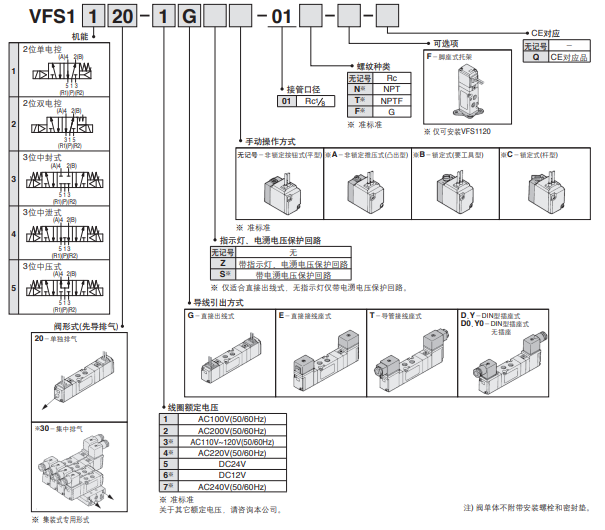

字段描述 字段取值 取值描述

机能 2 2位双电控

主体形式 20 独立先导排气

额定电压 5 DC24V

导线引出方式 D DIN型插座式

LED及过电压保护回路 - 无指示灯·过电压保护回路

手动操作方式 - 非锁定推压式(平型)

螺纹的种类 - Rc

托架 - 无

CE对应 - —

系列 VFS

阀体大小 1000

阀体形式 插头引线式

配管种类 直接配管型

密封方式 间隙密封

先导方式 内部先导式

A·B接管口径 1/8

P,R通口接管口径 1/8

线圈规格 标准

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP50

*使用圧力 [MPa] 1.0 MPa

*低使用圧力 [MPa] 0.1 MPa

*动作频率 20 Hz

响应时间 13 ms

消耗功率 1.8 W

环境温度及使用流体温度 -10～60℃

C值(P→A/B) 直接配管型 1.7 dm³/(s·bar)

b值(P→A/B) 直接配管型 0.22

Cv值(P→A/B) 直接配管型 0.39

C值(A/B→E) 直接配管型 1.8 dm³/(s·bar)

b值(A/B→E) 直接配管型 0.19

Cv值(A/B→E) 直接配管型 0.40

日本进口SMC电磁阀VFS1220-5D-01
