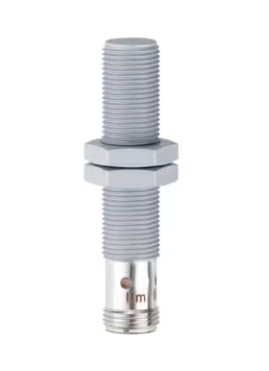

IFR200现货IFM电感式接近传感器

全金属电感式接近开关

IFR200

IFK3004BBPKG/AM/SC/V4A/US-104

全金属电感式接近开关 IFR200

免疫用于焊接应用的电磁场

采用不沾涂层，耐焊渣

金属感应面，经久耐用

较高的抗冲击和振动能力

工作温度范围大

产品特征

电气设计 PNP

输出功能 常开

感应距离[mm] 4

外壳 螺纹结构

尺寸[mm] M12 x 1 / L = 60

应用

特殊的性能 镀金触点; 增长的感应距离; 金属外壳; 抗电磁干扰的

应用 适用于焊接应用

抗压强度

100 bar 10 MPa

注意抗压强度

感应面

抗电磁干扰的 有; (焊接电流的脉冲持续时间: < 200 ms)

电气数据

工作电压[V] 10...30 DC

电流损耗[mA] < 20

防护等级 III

反相保护 有

输出

电气设计 PNP

输出功能 常开

开关量输出DC电压降*值[V] 2.5

开关量输出DC的持续电流负载[mA] 100

开关频率DC[Hz] 2

短路保护 有

短路保护类型 脉冲

过载保护 有

监控范围

感应距离[mm] 4

工作距离[mm] 0...3.25

增长的感应距离 有

精度/偏差

校正系数 钢: 1 / 特种钢: 0.6 / 黄铜: 0.7 / 铝: 0.6 / 铜: 0.3

迟滞[Sr的百分比] 1...20

工作条件

环境温度[°C] 0...85

外壳防护等级 IP 67

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

EN 55011 发射 等级B

抗冲击性

1 J

MTTF[年] 1152

包括嵌入式软件 否

UL

Ta -25...70 °C

Enclosure type Type 1

电源 Limited Voltage/Current

UL编号 A012

文件数量UL E174191

机械技术数据

重量[g] 35

外壳 螺纹结构

安装 齐平安装

尺寸[mm] M12 x 1 / L = 60

螺纹代号 M12 x 1

原材料 外壳: 不锈钢(1.4404 / 316L) 防粘性的; 感应面: 不锈钢(1.4404 / 316L) 防粘性的; LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L) 防粘性的

拧紧扭矩[Nm] 6

金属外壳 有

显示器/操作件

显示

开关状态 4 x 90° LED, 黄色

操作 1 x LED, 绿色

附件

供货范围

固定螺母: 2

注释

包装单位 1 件

电气连接 - 插头
