Wenglor镜反射传感器P1EL300仓库有货

激光束镜反射传感器扫描的范围明显大于采用点状光斑的镜反射传感器。 如此使其非常适合可靠地检测形状不规则或大小可变的物体的前缘。 传感器的准直激光束非常均匀，因此可与输送带水平保持一致。 传感器可以识别尺寸小到仅为4毫米的物体。 紧凑版本的传感器可以装在极小的空间，例如输送系统的侧面板内。

特点概览

用动态示教功能可以补偿皮带不平整性

插头可以旋转 180 °，安装灵活

对不均匀的物体可以识别前缘

切换阈值的动态重调

光学数据

作用范围 2,500 mm

基准反射器/反射膜 Z90R009

光线类型 激光，红色

光斑几何形状 光带

波长 650 nm

使用寿命(Tu = +25 °C) 100,000 h

激光等级(EN 60825-1) 1

*允许的外来光线 10,000 Lux

灯带高度 54 mm

电气数据

供电电压 12 ... 30 V DC

电流消耗(Ub = 24 V) < 30 mA

切换频率 125 Hz

响应时间 4 ms

温度范围 -30 ... 60 °C

切换输出端压降 < 2.5 V

PNP切换输出端开关电流 100 mA

切换输出端剩余电流 < 50 µA

抗短路 是

反极性保护 是

防过载 是

防护等级 III

机械数据

设置方式 示教

外壳材料 塑料，ABS-GF

PC 塑料

防护等级 IP67

IP68

接口类型 连接器规格

连接方式 M12 × 1；4针

透镜盖 塑料，PMMA

重量 81 g

安全技术数据

MTTFd (EN ISO 13849-1) 1,599.51 a

常规数据

供货范围 1 × 紧固套件 Z1PE002

1 × 调试说明

1 × 传感器

输出功能

PNP常开触点 是

常用产品

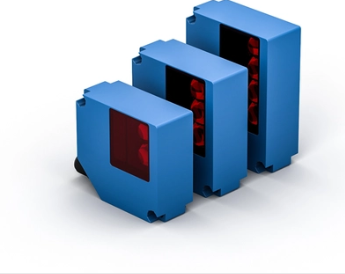

P1EL300 镜反射传感器 带激光束

覆盖范围

2500 mm

结构样式

长方体紧凑型

光线类型

激光，红色

速度

125 Hz

灯带高度

54 mm

P1EL301 镜反射传感器 带激光束

覆盖范围

2500 mm

结构样式

长方体紧凑型

光线类型

激光，红色

速度

125 Hz

灯带高度

54 mm

P1EL200 镜反射传感器 带激光束

覆盖范围

2500 mm

结构样式

长方体紧凑型

光线类型

激光，红色

速度

175 Hz

灯带高度

42 mm

P1EL201 镜反射传感器 带激光束

覆盖范围

2500 mm

结构样式

长方体紧凑型

光线类型

激光，红色

速度

175 Hz

灯带高度

42 mm

P1EL100 镜反射传感器 带激光束

覆盖范围

2500 mm

结构样式

长方体紧凑型

光线类型

激光，红色

速度

275 Hz

灯带高度

27 mm

P1EL101 镜反射传感器 带激光束
