安士能带锁止功能 CTP-AR 的安全开关

 CTP-L2-AR-U-HA-AZ-SAB

产品资料

断电解锁

特殊编码

门锁监控输出OL

信号输出门位置 OD

信息输出诊断 OI

2 x M12 接插连接件，5 针和 8 针

门锁原理

断电解锁（通电锁止）：如果安全门上的锁止功能是基于断电解锁原理，只要锁止电磁线圈的供电不中断，安全门将一直保持锁止状态。通过弹簧力解锁。也称为电气锁止。

特殊编码安全评估

每个触发块已采用高级编码（特殊编码）。开关仅识别初始化触发块也可以初始化额外的触发块。

任何时候，安全评估单元只能识别*近一次初始化过的触发块。

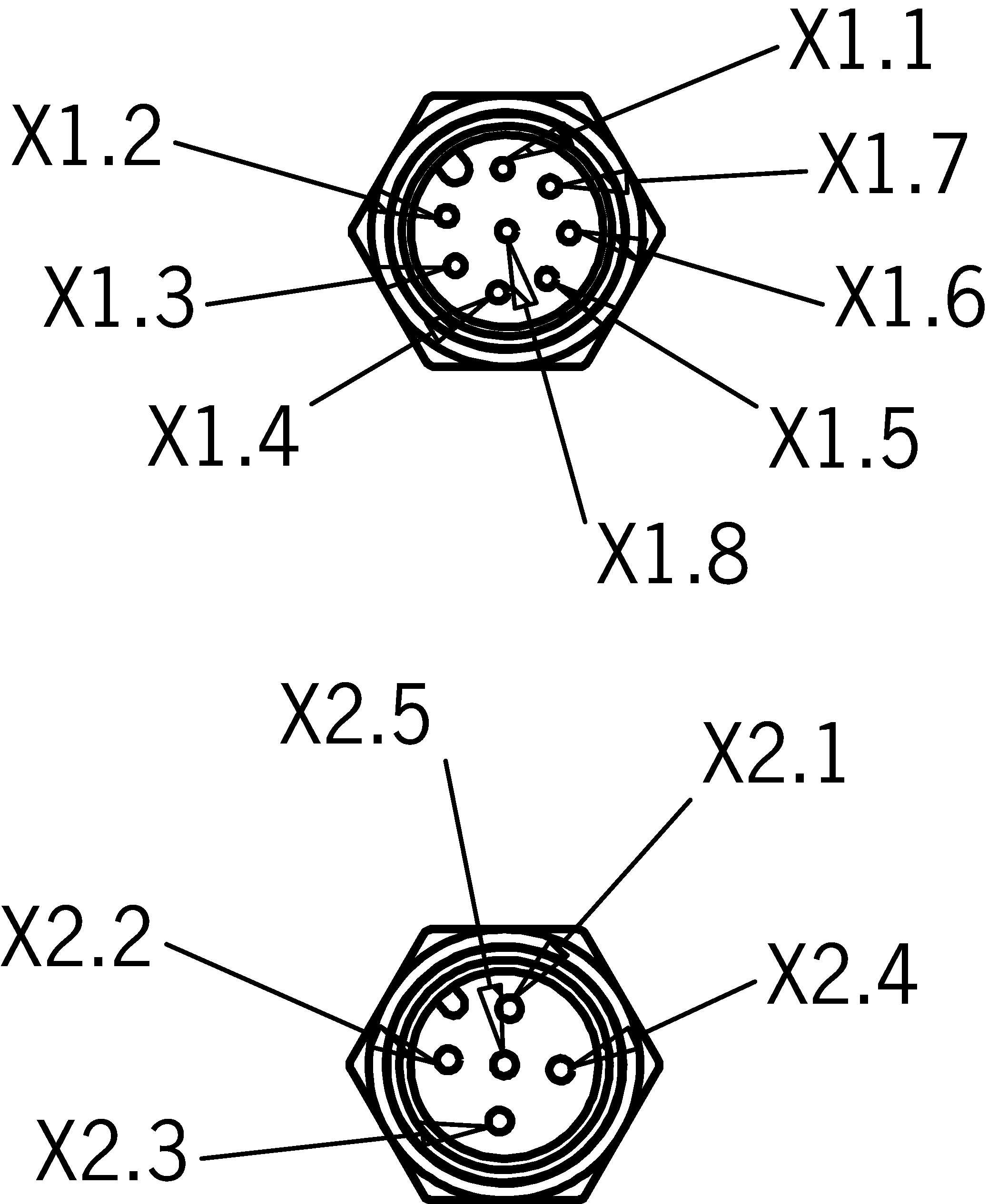

引脚定义

所需附件

不包含触发块。

安全开关只能与的触发块配合使用。

电气连接值

套期保值

外部（工作电压UB） 0.25 ... 8 A

外部（电磁线圈工作电压IMP） 0.5 ... 8 A

功耗 6 W

额定绝缘电压Ui 50 V

额定冲击电压 Uimp 0.5 kV

工作电压DC

UUB 24 V DC -15% ... +15% 反极性保护，稳压，残余纹波<5％，PELV

EMC保护要求 符合EN IEC 60947-5-3标准

利用类别

DC-13 24V 150mA

电磁线圈工作电压DC

UIMP 24 V DC -15% ... +10% 反极性保护，稳压，残余纹波<5％，PELV

电磁线圈占空比 100 %

风险时间，符合EN 60947-5-3标准 max. 260 ms

根据EN 60947-5-3的规定，风险时间，每增加一个单元就延长一次 max. 5 ms

开关负载

符合UL标准 24V Dc，2类

安全等级 III

电流消耗

IIMP 400 mA

IUB 40 mA

测试脉冲持续时间 max. 1.0 ms

测试脉冲间隔 min. 140 ms

污染程度（外部，符合EN 60947-1） 3

监控输出OD、OI、OL

输出类型 p开关，防短路功能

输出电压 0.8xUB ... UB V DC

切换电流 1 ... 50 mA

安全输出FO1A/FO1B

输出类型 2个半导体输出，PNP输出，防短路功能

输出电压

高U(FO1A) / U(FO1B) UB-1.5 ... UB V DC

低U(FO1A) / U(FO1B) 0 ... 1 V DC

差异时间

两个安全输出 max. 10 ms 符合EN IEC 60947-5-3标准

开启时间 max. 400 ms

断态电流Ir max. 0.25 mA

切换电流

每安全输出FO1A/FO1B 1 ... 10 ... 150 mA

安士能带锁止功能 CTP-AR 的安全开关
