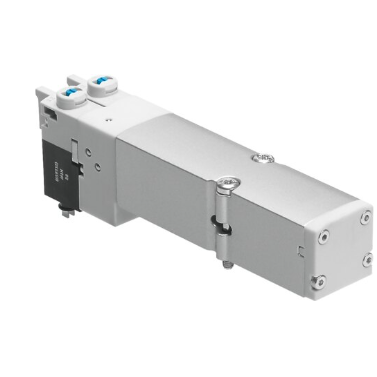

VMPA2-M1H-J-PI德国festo电磁阀参数

技术参数 电磁阀 VMPA2-M1H-J-PI

阀功能

二位五通，双稳态

驱动方式

电驱动

阀尺寸

20 mm

标准额定流量（根据 DIN 1343 标准化）

670 l/min

工作电压

24V DC

工作压力

-0.09 Mpa ... 1 Mpa

工作压力

-0.9 bar ... 10 bar

结构特点

活塞闸阀

c UL us - Recognised (OL)

防护等级

IP65

符合 IEC 60529

密封原理

软密封

安装位置

任意

手控装置

卡入式

自复式

先导类型

先导控制

流向

可逆

符号

00991067

搭接

正重叠

信号状态显示器

是

先导压力 Mpa

0.3 Mpa ... 0.8 Mpa

先导压力

3 bar ... 8 bar

适用于真空

是

标准标称流量，QS-8

670 l/min

QS-10 的标准标称流量

860 l/min

打开时间

9 ms

逆转开关时间

22 ms

0 信号的*正向测试脉冲

400 µs

信号为 1 的*负向测试脉冲

900 µs

允许的电压波动

+/- 25 %

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

1 - 低耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B1/B2-L

储存温度

-20 °C ... 40 °C

介质温度

-5 °C ... 50 °C

相对空气湿度

40 °C 时* 90 %

环境温度

-5 °C ... 50 °C

用于阀安装的*紧固扭矩

0.65 Nm

产品重量

100 g

安装方式

使用通孔

材料说明

符合 RoHS 标准

密封件材料

NBR

外壳材料

压铸铝
