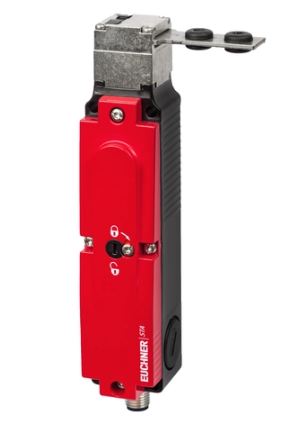

德国EUCHNER安士能安全开关配8针插头

STA3A-4141A024SM8C2636 (订货号 173636)

STA 安全开关，M12 接插连接件，门位置触点

8针M12接插头

用于门位置的触点

辅助解锁装置

通电解锁

电气连接值

套期保值 max. 1 A gG

功耗 8 W

连接横断面

额定绝缘电压Ui 30 V

额定冲击电压 Uimp 1.5 kV

利用类别

AC-15 1A 24V

DC-13 1A 24V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 1 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

接近方向 A

连接类型 M12圆形接插头

门位置强制断开触点数 2

门锁监控功能的强制断开触点数 2

拔出力 30 N

触发频率 max. 1200 1/h

触发力 35 N

安装方向 任何

插入深度 24.5 mm

存储温度 -25 ... 80 °C

机械寿命 1 x 10⁶

固定作用力 20 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -20 ... 80 °C

材料

触点 银合金，电亮金

壳体 压铸合金

锁紧力Fmax 3000 N

锁紧力FZh 2300 N

门锁原理 通电解锁

符合EN ISO 13849-1和EN IEC 62061的特性值

B10D 任务时间

监控安全门位置 1.15x107 20 y

重要申明！值在DC-13 100 mA/24V时有效

门锁状态监控 1.15x107 20 y

重要申明！值在DC-13 100 mA/24V时有效

プライバシーション *SIL 类别 任务时间

门锁装置控制 根据门锁的外部控制 20

杂项

C数值

C2636 M12（8针）圆形接插件，配有客户要求的配线
