电机反馈系统

交流同步和直流无刷电机

AD36

*值式

用于无刷伺服电机与1.5'号旋转变压器相兼容贯通空心轴8mm19位单圈+12位多圈工作温度+120°C10000rpm连续运行真正齿轮多圈光电编码器接口:SSI,BiSS-B或 BiSS-C正弦波1Vpp带宽500kHz

HENGSTLERACUROiss

ndustry

s5i (E

AD36*值型编码器应用真正齿轮多圈光学传感技术，直径为36mm。的贯通空心

轴使安装与1.5"旋转变压器相兼容。机械设计包括两个滚珠轴承和一个弹性的力矩支撑。

AD36与ACURO-DRIVE互补，适合用在小框架BLDC伺服电机。

全数字式控制回路

新的全数字OptoAsic技术能使其向真正的数字驱动系统转变。传统的*值型编码器仍有模拟正弦波信号，用来反馈速度和位置数据。然而，AD36提供BiSS接口上的19位(单圈)和12位(多圈)全数字位置数据，可变的时钟频率可达10MHz。BiSS是市场上现有的*开放高速双向传感器接口。通过SSI接口和每转2048正弦-余弦周期，实现与大多数现有

驱动的向后兼容。

内置诊断系统

AD36的内置诊断系统控制和调节内部信号。通过对任何系统错误和老化影响的预警，防止其影响编码器的功能，并获得*长的电机正常运行时间。代码的似真性检查保证了输出数据是表示真实的位置。并且工作温度能够被测量并以8位的分辨率被读出。如果出或者低

于设定的极限值，警告和报警位可以指示出来。

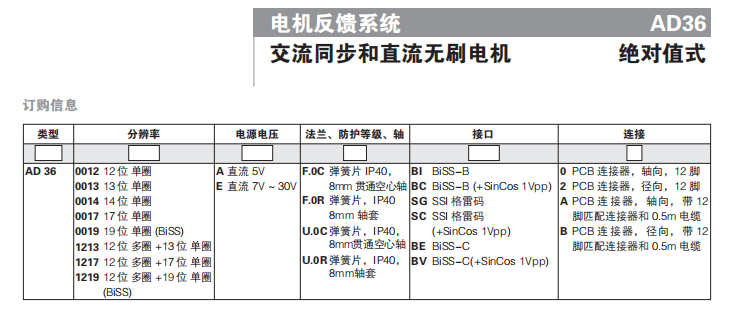

外壳直径

轴径

法兰(外壳的安装)外壳的防护等级(EN 60529)

轴的防护等级(EN 60529)

*转速

典型启动转矩转动惯量

安装轴的轴向跳动(轴套)

安装轴的径向跳动(轴套)

37.5mm

8mm(通孔轴)8mm(轴套)弹簧片

IP40

IP40

连续运行10 000rpm短时运行12000rpm

≤1Ncm

大约2.5 x 10*kgm2

0.5mm

:0.05mm
