现货型号PEBL301威格勒光幕 挑光

挑光光幕按照镜反射原理工作。所需的反射器已经装在外壳背面，用作相邻光幕的反射面，如此简化了安装。箭头形的双色发光或闪烁作业指示器指向相应的取出盒方向。取件正确和错误时，作业指示器会发出相应的信号。

特点概览

在从货架和存储场所提取零件时避免错误情况的发生

通过集成式反射器降低装配花费

*坚固的铝质外壳

定向双色作业指示器

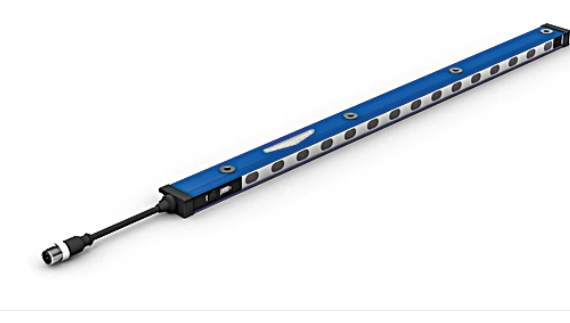

PEBL301 光幕 挑光

1

仓库中有现货

挑光光幕按照镜反射原理工作。所需的反射器已经装在外壳背面，用作相邻光幕的反射面，如此简化了安装。箭头形的双色发光或闪烁作业指示器指向相应的取出盒方向。取件正确和错误时，作业指示器会发出相应的信号。

current tab:

技术数据

下载

光学数据

作用范围 2,000 mm

距离反射器的*小间距 100 mm

测量区高度(MFH) 420 mm

射束间距 30 mm

切换滞后 < 15 %

光线类型 红光

偏振镜 是

使用寿命(Tu = +25 °C) 100,000 h

*允许的外来光线 10,000 Lux

张角 2.5 °

光学系统 双透镜系统

电气数据

供电电压 10 ... 30 V DC

电流消耗(Ub = 24 V) < 80 mA

切换频率 40 Hz

响应时间 12 ms

温度偏差 < 10 %

温度范围 -25 ... 60 °C

切换输出端压降 < 2.5 V

PNP切换输出端开关电流 200 mA

切换输出端剩余电流 < 50 µA

抗短路 是

反极性保护 是

防过载 是

防护等级 III

机械数据

设置方式 示教

指示器 发光箭头

外壳材料 铝合金，粉末涂层

塑料，PA

透镜盖 塑料，PMMA

防护等级 IP65

连接方式 M12 × 1；4针

电缆长度 (L) 250 mm

外壳长度(L) 546 mm

反射器长度(RL) 486 mm

重量 270 g

安全技术数据

MTTFd (EN ISO a

常规数据

供货范围 1 × 调试说明

1 × 传感器

输出功能

PNP常闭触点/常开触点（可切换） 是

可调参数

电路 常闭触点

常闭触点/常开触点

常开触点

所有其他参数都在产品文档中。
