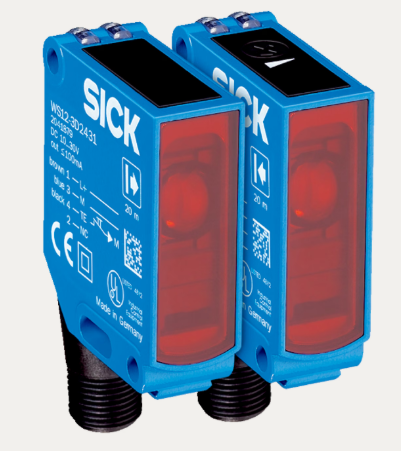

WSE12-3N2431施克SICK光电传感器详情

工作原理 对射式光电传感器

*开关距离 0 m ......20米

感应距离 0 m ......15米

发射光束

光源 LED 1）

光源种类 可见红光

光斑尺寸（距离） Ø 220毫米（15米）

LED特征值

轴长 640 nm

设置 电位计，5 圈

发射器散射角 大约 1.5°

供货范围 2 x 夹紧支架 BEF-KH-W12，含螺钉

零件订货号 2041879 WS12-3D2430 2045604 WE12-3N2431

1） 平均使用寿命：100,000 小时，TU = +25 °C。

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

消耗电流， 发射器 ≤ 30 mA 3)

消耗电流， 接收器 ≤ 25 mA 3)

防护等级 III

数字输出

类型 NPN

开关类型 明/暗切换

信号电压 NPN 高电平/低电平 约小于 2.5 V

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 330 µs 4)

开关频率 1,500 Hz 5)

开关功能 补偿量

保护电路

A 6)

C 7)

D 8)

测试输入端发射器关闭 TE 根据 0 V

1) 短路保护的电网环境下的临界值：* 8 A.

2) 不得过或低于 UV 公差.

3) 无负荷.

4) 信号传输时间（电阻负载时）.

5) 亮暗对比度为 1:1 时.

6) A = UV 接口（已采取反极性保护措施）.

7) C = 抑制干扰脉冲.

8) D = 抗过载电流和短路保护输出端.

光电传感器

W12

采用坚固的金属外壳，性能强大，适用于要求苛刻的检测任务

光电传感器 |W12-3 |WSE12-3N2431 |*开关距离： 0 m ...20米 |工作原理: 对射式光电传感器 |开关量输出： NPN |开关类型: 明/暗切换 |连接类型： 插头，M12,4 针 |光源：LED |光源种类: 可见红光 |设置: 电位计 |设计构造: 方形 |包含在供货范围内： 2 x 夹紧支架 BEF-KH-W12，含螺钉

WTM4FF、WTM4SF、WTM12F、WTM12L、WTM16F、WTM26F 类型提供 MultiMode：可直接在设备上或通过 IO-Link 设置各种运行模式，例如背景抑制功能、前景抑制功能、Two Value Teach-in、两个独立开关点或 Window Mode。此外，还可以读取距离值。优势：同一个传感器可以满足各种检测要求。例如，在更换产品时，只需一步即可完成设置调整。一款应对几乎所有挑战的传感器——精简类型，简化仓储。

通过 IO-Link 输出距离值：在检测过程中输出准确的距离值，扩展了漫反射光电传感器的应用可能性。这些数值例如可用于下游流程中的定位任务等。

未定义

传感器有两个独立的开关点，可以单独进行示教（例如直立的物体或横放的物体）。

未定义

凭借报警功能实现预见性维护：MultiMode 是*配备可调节报警功能的漫反射光电传感器。DustAlert 能及早识别严重的脏污状况，避免设备意外停机。
