库号：D410874

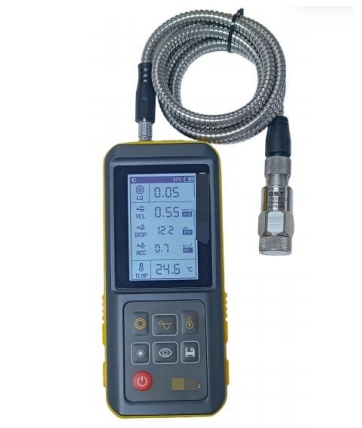

DF317-LQ1020 轴承状态检测仪采用振动高频滤波的方法来对滚动轴承的运行状
态进行检测分析评价，无需输入任何参数，检测滚动轴承状态方法（LQ
方法）能够判断滚动轴承运行状态，同时可以测量振动和温度，特别适合电机、
泵和风机的现场检测，使用简便、实用，高。
振动检测： 频率范围：5～1000 Hz
测量范围：加速度: 0 ～ 200 m/s2（峰值）
速度: 0～200 mm/s（值）
位移: 0～2.0 mm（峰－峰值）
轴承状态 LQ 值检测：测量范围：0～20，频率范围：600Hz~10kHz
红外温度测量范围：-40 ～ 240℃
数据存储功能：200 组数值存储
等级：Ex ib II C T4 Gb
防护等级：IP66
LQ 方法:检测滚动轴承运行状态的方法
滚动轴承检测理论和实际测量表明：滚动轴承的故障频率集中在高频范围，LQ 方法是提取其高
频段的振动信号并进行特殊算法处理，得出特征量 LQ 值，表征滚动轴承的运行状态，所有由机械故
障如不平衡和不对中引起的振动都被带通滤波过滤。LQ 方法也反映轴承润滑状态，润滑不良会导致
LQ 值增大，机器转速、功率和轴承尺寸对 LQ 值几乎没有影响。
DF317-LQ1020 定义轴承运行的两个状态，好和差
1．良好的轴承状态和润滑状态，LQ 值<1，继续运行。
2．差的轴承状态和润滑状态，LQ 值>2，换轴承。
3. 当 1
