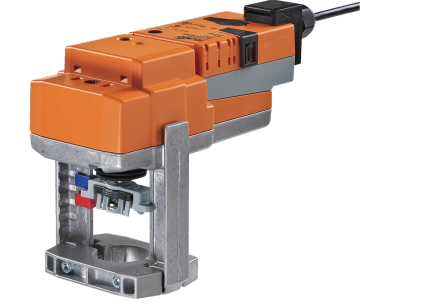

SV24A-MP-TPC库存原装BELIMO座阀执行器

交互通信式座阀执行器，用于2 通和 3 通座阀

• 驱动力 1500 N

• 额定电压 AC/DC 24 V

• 控制方式 调节型, 交互通信式 2...10 V 可调

• 行程 20 mm

• 通过搏力谋MP-Bus进行通信

• 传感器信号转换

技术参数

电气参数 额定电压 AC/DC 24 V

额定电压频率 50/60 Hz

额定电压范围 AC 19.2...28.8 V / DC 21.6...28.8 V

运行功耗 2 W

保持功耗 1.5 W

变压器容量 3.5 VA

连接方式 带电缆的端子 1 m, 4x 0.75 mm², 端子 4 mm²

并联运行 可以 (注意功耗)

数据 总线通信 通信控制 MP-Bus

节点数量 MP-Bus *多 8 个

功能参数 驱动力 1500 N

运行范围 Y 2...10 V

输入阻抗 100 kΩ

运行范围 Y 可调 起点 0.5...30 V

终点 2.5...32 V

运行模式可选 开关型

三态(仅限AC)

调节型 (DC 0...32 V)

位置反馈信号U 2...10 V

位置反馈信号U说明 * 0.5 mA

位置反馈信号U可调 起点 0.5...8 V

终点 2.5...10 V

位置度 ±5%

手动操作 按下手动操作钮，执行器齿轮机构解锁

行程 20 mm

电机运行时间 150 s / 20 mm

电机运行时间可调 90...150 s

噪音等级（电机） 35 dB(A)

自适应设置 手动按下“自适应”按钮 (默认*次通电时自

动进行自适应)

自适应设置可调 无动作

每次通电时进行自适应

按下手动操作按钮后进行自适应

驰控制 MAX (*位置) = *

MIN (*小位置) = 0%

ZS (中间位置, 仅AC) = 50%

驰控制范围 MAX = (MIN + 33%)...*

ZS = MIN...MAX

位置指示 机械式，5...20 mm 行程

安全参数 防触电保护等级IEC/EN III，安全特低电压 (SELV)

电源 UL Class 2 Supply

电气防护等级IEC/EN IP54

NEMA/UL 防护等级 NEMA 2

外壳 UL Enclosure Type 2

EMC CE 遵循 2014/30/EU

IEC/EN IEC/EN 60730-1 和 IEC/EN 60730-2-14

UL cULus 遵循 UL60730-1A，UL60730-2-14 和

CAN/CSA E60730-1

执行器上是否印有UL标识取决于组装线所在

地，但任何情况下执行器均符合UL标准。

运行方式 类型 1

额定冲击电压 — 供电/控制 0.8 kV

污染等级 3

环境湿度 * 95% 相对湿度，无结露

环境温度 0...50°C [32...122°F]

存储温度 -40...80°C [-40...176°F]

维护 免维护

重量 重量 1.2 kg
