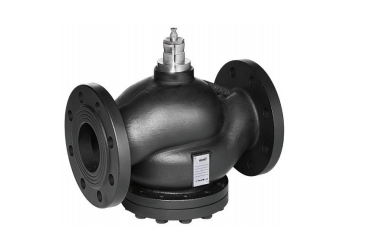

EXT-TI-H665XSP-Q搏力谋法兰底座技术参数

EXT-TI-H615XS-E

EXT-TI-H615XS-F

EXT-TI-H615XS-G

EXT-TI-H615XS-H

EXT-TI-H615XS-J

EXT-TI-H620XS-K

EXT-TI-H625XS-L

EXT-TI-H632XS-M

EXT-TI-H640XSP-N

EXT-TI-H650XSP-P

EXT-TI-H665XSP-Q

EXT-TI-H680XSP-R

EXT-TI-H6100XSP-S

EXT-TI-H6125XSP-T

EXT-TI-H6150XSP-T

EXT-TI-H6200XSP-U

EXT-TI-H6250XSP-V

产品信息

介质 冷、热水，*浓度为50%的*溶液，饱和/过热蒸汽

介质温度 0...+180°C

额定压力 2500kPa (PN25)

流量特性 控制通路A-AB：等百分比(VDI/VDE 2173)

n(gl)=3，在开启范围内优化

可控比 100:1

泄漏率 *0.01%的Kvs值（EN 1349和IEC 60534-4)

阀管连接 法兰连接，ISO 7005-2 (PN25)

行程 见”型号概览”

阀轴上升 流量减小

安装位置 向上垂直或水平安装 (参照阀轴)

维护 免维护

阀门材质

阀体 球墨铸铁(GGG40)

阀芯 不锈钢304

阀轴 不锈钢630

阀座 不锈钢304

阀轴密封 特氟龙

安全注意事项

产品特点

该阀门专为暖通空调系统设计，不得将此执行器用于应用范围之外的应用，特别是上。

此阀门必须由*人员安装，在组装过程中必须遵守机构颁布的法律法规。

此阀门不包含任何用户可以修理或更换的部件。

此阀门不得作为普通家庭垃圾处理，必须按照所在地的相关法令法规处理。

在确定控制装置的流量特性时，必须遵守相关指令。

工作原理

流量特性

手动操作

介质流速

座阀由直行程执行器驱动。直行程执行器接收标准的调节型或开关型或三态型信号，将阀轴拉伸至控制信号指示的位置。

等百分比流量特性。

可以通过座阀执行器所附带的六角扳手驱动阀轴，进行手动操作。

HVAC系统中低噪音运行的介质流速标准值为1...2m/s。当流速过2m/s的时，会导致进一步流动效应和气蚀。根据具体情况，会缩短阀门的使用寿命。

安装注意事项

建议安装位置 座阀可水平安装也可垂直安装，但不得倒置安装(如阀轴顶点方向朝下)
