Pico示波器凭借其高分辨率、深存储、便携性及丰富的软件功能，在多个*领域得到广泛应用，成为传统台式示波器的重要替代方案，很多客户在选型时，或多或少都会遇到一些问题，仪集科技整理了Pico示波器常见问题解答，希望对大家有所帮助。

1、什么是基于PC的示波器？它与传统的台式示波器有何不同？

基于PC的示波器（或称USB示波器）由一个紧凑的硬件单元组成，通过USB连接到你的电脑。与带有内置屏幕和旋钮的传统台式示波器不同，PC示波器使用电脑的显示器、处理器和存储设备。这带来了显著更大的高分辨率显示屏、更便捷的数据共享以及更*的处理功能，且成本更低，因为你无需为屏幕或计算机硬件付费。

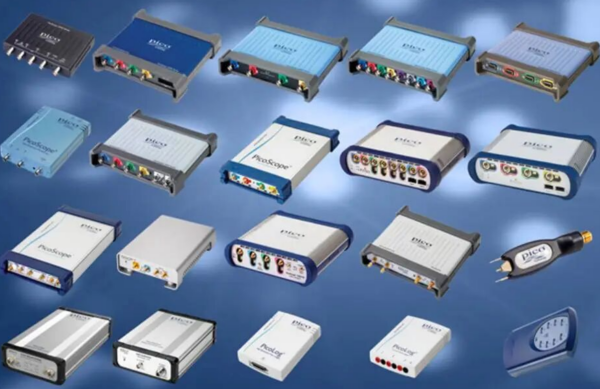

2、哪个PicoScope系列*适合我的需求？

PicoScope 2000系列：非常适合教育、业余爱好者和现场服务。它以入门级价格提供紧凑设计和功能。

PicoScope 3000系列：适用于主流应用的通用仪器。提供高带宽（*可达500 MHz）和深内存，适合大多数工程和科研任务。

PicoScope 4000系列：设计*。具备高分辨率（12到16位）用于测量低噪声信号、音频和振动。

PicoScope 5000系列：FlexRes® 技术的*灵活解决方案，允许你根据需要在高速（8位）和高分辨率（16位）之间切换。

PicoScope 6000系列：高性能型号，带宽*达3 GHz，深度内存，非常适合高速数字和混合信号分析。

PicoScope 9000系列：用于高速串行通信和信号完整性工作的采样示波器，配合支持 70+ 串行标准和 TDR/TDT 应用的 PicoSample 软件使用。

3、如何选择合适的Pico示波器？

选择Pico示波器时，请考虑以下几点：

信号带宽和上升时间——对于简单的正弦波，选择带宽至少是所需信号频率1.5倍的示波器。对于方波和脉冲等，带宽需要是波形基频的5到7倍，才能准确测量。例如，要捕捉100 MHz的时钟信号，可以使用500-700 MHz的示波器。

采样速度——至少应是示波器的带宽的2倍。所以，在上面的时钟信号示例中，1-2 GS/s。

频道数量和类型——2、4或8个模拟频道，MSO（混合信号）型号可选16个数字频道。

分辨率和保真度——大多数数字工作为8位或10位，低水平或高精度测量则为更高分辨率（12至16位）。

内存深度——长时间捕获（如协议日志或延长时间窗口）受益于许多PicoScope系列的深内存。

形态与环境——紧凑型USB供电型号用于现场工作和教育，高性能型号用于实验室和生产。

4、PicoScope可以解码串行总线协议吗？

PicoScope软件包含40多个串行协议解码器，分析示波器模拟或数字通道捕获的原始电压波形。选择协议（如I²C、SPI、CAN或UART），配置参数（如通道、波特率和电压阈值），示波器会应用特定的协议规则，将高低电压转换流（比特）转换为人类可读的数据帧——以十六进制、十进制、ASCII或二进制格式显示——可选择“图表中”或“表格中”以便阅读。

多个串行总线，无论协议相同或不同，都可以在 PicoScope 中同时解码。这有助于系统层级的关联和调试。现代电子设计通常使用多种不同协议（例如，I2C用于传感器，SPI用于闪存，UART用于调试控制台）来在组件间通信。同时解码可以让你将一个总线的数据包与另一个总线上的数据包进行时间相关。例如，你可以在 SPI 上看到命令被发送的时刻，并在 I2C 或 CAN 总线上观察相应的响应或状态更新。这对于排查以下问题至关重要：

延迟：测量一条总线上的事件与另一条总线上活动之间的时间延迟。

跨总线错误：判断一个总线上的错误（如错误地址或数据损坏）是否由另一条总线的问题引起或导致问题。

5、PicoScope范围内可用的带宽、采样率和分辨率范围？

PicoScope 实时示波器（2000、3000、4000、5000、6000系列）提供：

带宽——从入门级和高分辨率型号的几 MHz，到100–500 MHz的通用示波器，再到3 GHz的高端型号。

采样率范围从100 MS/s到5 GS/s的实时采样，深度内存*可达2 GS。

分辨率——高速望远镜为8位或10位，高分辨率和FlexRes型号*可达16位。

（整体组合带宽*可达约33 GHz，包括射频/采样产品）。

PicoScope采样示波器（9300、9400系列）提供：

带宽 :6GHz – 33 GHz

等效时间采样（ETS）相当于5 TS/s（200飞秒采样间隔）。

12位或16位。

6、Pico示波器支持哪些操作系统？

PicoScope 7 用于实时 PicoScope 的示波器软件支持 Windows 11 和 10（64 位）、macOS 15（Sequoia）和 14（Sonoma）以及 Linux Ubuntu（24.04 LTS 和 22.04 LTS）和 openSUSE（15.6 和 15.5）。

Pico 还为 Windows、macOS 和 Linux 提供跨平台驱动和 API（PicoSDK），因此你可以在这三个平台上通过自己的应用程序控制仪器，并且支持包括树莓派在内的 ARM 处理器。

适用于 Pico采样示波器（9000 系列）的 PicoSample 软件已在 Windows 平台上提供。

7、我可以自动化测量或将PicoScope集成到我的测试系统中吗？

Pico 提供 PicoSDK，一套免费软件开发工具包，包含适用于 Windows、macOS 和 Linux 的设备驱动程序和 API。使用 PicoSDK，你可以从多种环境中控制 PicoScope 示波器，包括 C/C++、C#、VB.NET、MATLAB、LabVIEW、Excel VBA 和 Python。

pyPicoSDK 是 PicoSDK 的一个 Python 包装器。它让你可以创建 Python 脚本，通过 PicoSDK 直接与你的 PicoScope 通信，而且更快更方便。

8、有哪些探针和配件可用？

Pico为其示波器提供全面的测试附件，包括：

通用的被动和主动探头，适用于适用于适用仪器的微波带宽

高电压高带宽差分电压探头

交流/直流电流探头

温度、振动和压力传感器（热电偶、加速度计、压力传感器）

MSO数字输入舱、分线和汽车配件（适用于汽车系列）

示波器套件通常包括合适的无源探针、USB线缆以及（必要时）电源;具体内容详列于各产品页面和数据表中。

9、Pico示波器直接连接市电和高压信号安全吗？

大多数PicoScope测试和测量示波器并非设计用于直接连接到EN 61010定义的危险带电电源电压。例如，PicoScope 5000D用户指南明确指出，这些仪器不用于测量危险的带电信号，且不得直接接入市电;相反，应使用额定的差分隔离探针。

请务必查看用户手册中针对你型号和探头组合的*输入额定值、压保护限值和安全说明，并使用市电额定差分探头测量线路功率。

10、PicoScope软件的价格是？

PicoScope 7 软件完全免费下载和使用。高级功能如串行解码不收取解锁费用。你还会在产品生命周期内免费获得软件更新。Pico 有着悠久的历史，作为免费软件更新提供新功能和改进，同时还提供免费的技术支持。

你甚至可以在其他兼容的电脑上安装PicoScope，以便远程同事查看、分析并分享实验室捕捉到的波形。你可以利用内置演示波形来评估软件，再购买任何硬件。

Pico示波器广泛应用于汽车诊断、电子设计、教育科研等领域，并可通过PicoScope软件进行波形分析与处理，如果您在选型或者使用Pico示波器过程中有任何问题，Pico示波器授权代理商-仪集科技http://www.picoscope.com.cn。
