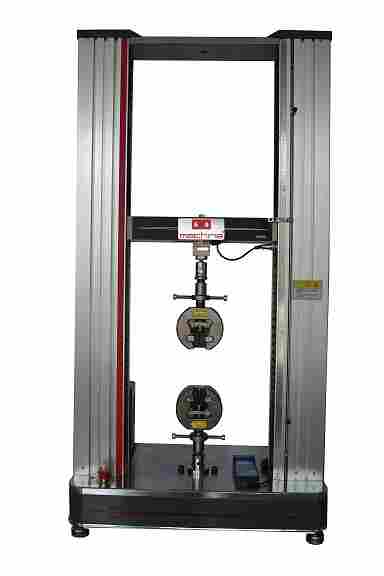

光伏线缆抗拉强度试验机（光伏电缆电子拉力机）是光伏电缆力学性能强制检测核心设备，针对 PV1-F 光伏直流线缆、组件引出线、接线盒连接线、光伏焊带、电缆绝缘 / 护套原料做拉伸力学检测，广泛用于光伏线缆厂、组件厂、第三方质检实验室、新能源材料研究。

光伏线缆抗拉强度试验机核心测试功能（光伏行业）

1. 基础拉伸测试（必检项目）

导体抗拉强度、导体断裂伸长率（光伏铜丝关键指标）

绝缘 / 护套拉伸强度、断裂伸长率（GB/T 2951 强制要求）

线缆整体*破断拉力、屈服力、弹性模量

2. 光伏专项拓展测试（更换夹具即可实现）

接线盒线缆引出端拉脱强度（组件安全标准）

绝缘与导体剥离力、护套 90° 剥离测试

冷热环境一体拉伸（选配高低温箱，-40℃~+85℃模拟户外工况）

线缆接头、焊带焊点拉伸破坏测试

3. 软件智能功能

实时绘制应力 - 应变、力 - 位移曲线，曲线可导出、打印；

内置 GB、IEC、UL 光伏电缆全套标准程序，一键调用；

自动换算截面、强度、伸长率，批量保存测试报表；

单位自由切换：N、kN、MPa、kgf、lb；支持多语言界面。

光伏线缆抗拉强度试验机技术参数：

1.  产品规格：   MX-3080

2． 精度等级：   0.5级

3． 负荷：   30KN

4． 有效测力范围：0.1/100-100;

5． 试验力分辨率，负荷±500000码；内外不分档，且全程分辨率不变。

6． 有效试验宽度：380mm

7． 有效试验空间：800mm

8． 试验速度：0.001~1000mm/min(任意调)

9.  速度精度：示值的±0.5%以内；

10．位移测量精度：示值的±0.5%以内；

11．变形测量精度：示值的±0.5%以内；

12．应力控速率范围： 0.005%～6％FS/S

13．应力控速率精度： 速率＜0.05％FS/S时，为设定值的±1%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；

14．应变控速率范围： 0.002%～6％FS/S

15．应变控速率精度： 速率＜0.05％FS/S时，为设定值的±2%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；

16. 恒力/位移/变形测量范围：0.5％～100FS

17．恒力/位移/变形测量精度：设定值＜10％FS时, 为设定值的±1%以内； 设定值≥10％FS时, 为设定值的±0.1%以内；

18．试台升降装置：快/慢两种速度控制，可点动；

19．试台安全装置：电子限位保护

20．试台返回：手动可以高速度返回试验初始位置，自动可在试验结束后自动返回；

21．试验定时间自动停车,试验定变形自动停车,试验定负荷自动停车

22．载保护：过大负荷10%时自动保护；

23. 自动诊断功能，定时对测量系统、驱动系统进行过载、过压、过流、负荷等检查，出现异常情况立即进行保护

23．电源功率： 750W

24．主机重量： 210kg

25. 电源电压:  220V（单相）

26. 主机尺寸：700*420*1510mm
