有售SMC夹紧气缸CKZ3T63-105T-X2734

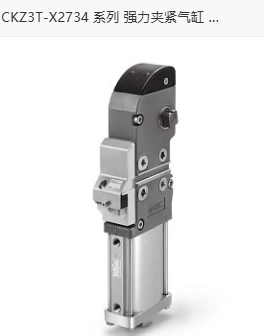

CKZ3T-X2734 系列 强力夹紧气缸 无夹紧臂

必看SMC夹紧气缸操作注意事项

A注意

1手动解锁

手动解锁必须先确认安全，在排气状态下进行。否则，夹紧臂会动作。

对于橡胶保护罩的夹紧缸，只需用橡皮锤等敲击保护罩上的圆形凸起部分即可轻松解锁。

对于金属保护罩的夹紧缸，只需打开保护罩，用橡皮锤等敲击肘节接头的凸起部分即可轻松解锁。

橡胶保护罩凸起部分

肘节接头凸起部分

A注意

2请勿分解强力夹紧缸。

强力夹紧缸采用能防焊渣的完全密封结构。请勿分解可更换零件以外的其它部分，否则，可能会导致性能下降。

3关于垂直夹紧使用时

夹紧臂垂直夹紧时，请按下图安装。另外，*夹紧臂打开角度为105°。对于金属保护罩型，请选择偏置45mm的夹紧臂。若选择偏置15mm时，金属保护罩会与夹紧臂干涉，无法手动解锁

夹紧位置

105

延长夹紧臂

橡胶保护罩型

金属保护罩型

请为手动解锁预留空间。

空间

肘节接头凸起部分

非夹紧位置

4关于接近开关的输出

开关的输出信号在夹紧端附近和非夹紧端附近输出。

由于强力夹紧缸为肘节结构，因此，夹紧侧的开关输出信号并非严格表示锁紧状态。

简单地调整开关即可大幅削减作业工时

带金属制盒式开关保护罩

重量*多减少39%

高夹紧力 4000N

耐喷溅构造

有2种保护罩可选

缸径 63 相当Φ63

气缸通口 - G

臂打开角度 105 105°

接近开关的型号 T TURCK

保护罩 - 橡胶保护罩(相当于UL94规格V0,难燃性)

其他特性

配管口径 (空气压通口) 1/4

适用流体 空气

形式 气压式

动作方式 双作用

活塞杆类型 单杆

气缸行程 74.8 mm

缓冲 垫缓冲

*低使用圧力 [MPa] 0.3 MPa

*使用圧力 [MPa] 0.8 MPa

保证耐压力 [MPa] 1.2 MPa

使用流体温度 小値 [°C] -10 °C

使用流体温度 大値 [°C] 60 °C

环境温度 小值 [°C] -10 °C

环境温度 大值 [°C] 60 °C

给油 不给油式

大允许保持力矩[N·m] 1500 N·m

有售SMC夹紧气缸CKZ3T63-105T-X2734
