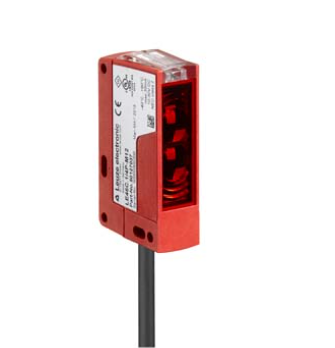

PRK46C/2N用户数据表LEUZE光电传感器

带偏振光片镜的镜反射型光电传感器

商品编号： 50127019

系列 46C

工作原理 反射原理

检测距离 0.1 ... 24 m （保证的检测范围）, 带反射器 TK(S) 100x100

检测范围极限 0.1 ... 30 m （典型检测范围）, 带反射器 TK(S) 100x100

光源 LED, 红色

波长 630 nm

传输信号波形 脉冲

LED 组 自由组（根据 EN 62471）

保护电路 反极性保护

暂态保护

短路保护

供电电压 UB 10 ... 30 V, DC, 包括剩余波纹度

剩余波纹度 0 ... 15 %, 来自 UB

开路电流 0 ... 20 mA

数字开关量输出数 2 个

类型 数字开关量输出

开关元件 晶体管, NPN

开关原理 亮通

开关元件 晶体管, NPN

开关原理 暗通

开关频率 500 Hz

响应时间 1 ms

延时 300 ms

接口数量 1 个

功能 供电电源

信号输出

类型 电缆

电缆长度 2,000 mm

护套材料 PUR

电缆颜色 黑色

导线数量 4 芯

核心截面 0.2 mm²

尺寸（宽 x 高 x 长） 20.5 mm x 76.3 mm x 44 mm

外壳材料 塑料

塑料外壳 PC-PBT

镜头盖材料 塑料(PMMA)

净重 100 g

外壳颜色 红色

紧固类型 通孔安装

通过可选安装设备

拧紧扭矩固定件 m3 0.9 N·m

拧紧扭矩固定件 m4 1.4 N·m

材料兼容性 ECOLAB

显示类型 LED

LED数 2 个

环境温度，工作 -40 ... 60 °C

环境温度，储藏 -40 ... 70 °C

防护等级 IP 67

IP 69K

安全等级 III

c UL US

应用标准 IEC 60947-5-2
