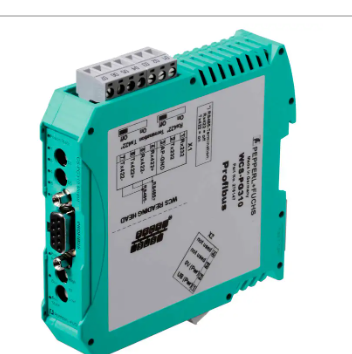

WCS-PG310现货德国P+F倍加福接口模块

WCS-PG310

WCS 接口模块

WCS Profibus 接口模块

主要优势一览

*多可连接 4 个读头

DIN 导轨安装

集成开关

PROFIBUS 接口

通用规格

安装 DIN 导轨安装

功能性安全相关参数

MTTFd 180 a

任务时间 (TM) 10 a

诊断覆盖率 (DC) 0 %

电气技术规格

工作电压 UB 10 ... 30 V DC

功耗 P0 ≤ 3,6 W （不带读头）

接口 1

连接 控制系统

接口类型 PROFIBUS DP V1

传输速率 * 12 MBit/s ， 自动波特率检测

数据输格式 二进制码

总线终端电阻 可切换

接口 2

连接 读头

可连接的读头 WCS...-LS221 ， WCS...-LS121

接口类型 RS-485

传输方法 半工

传输速率 62,5 kBit/s

RS485 终端电阻 可切换

读头的刷新周期 1 ms

环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F) ，无冷凝

存储温度 -40 ... 85 °C (-40 ... 185 °F)

相对湿度 ≤ 80 %

机械规格

连接类型 接口 1： 9 针 Sub-D 连接器

接口 2： 端接 ≤ 2.5 mm2

接口 3： 端子连接，2 针

防护等级 IP20

材料 塑料

安装位置 任何位置

质量 大约 130 g

尺寸

高度 111 mm

宽度 23 mm

深度 117 mm

Pepperl + Fuchs提供一个4通道通用输入/输出模块，带有Ex i端子，可用于Zone 2，Class I / Div。2个爆炸危险区域。通过该模块，用户可以获得高度灵活的解决方案，适用于压力变送器，流量变送器，差压变送器，液位变送器，比例阀，I / P转换器或本地指示器等操作。 四个通道中的每一个都可以独立参数化并作为AI或AO操作。模拟输入和输出的组合也是可能的。LED指示每个通道的状态。白色LED显示当前的操作模式。LB远程I / O通用输入/输出模块是可热插拔的，可以快速轻松地更换模块，无需耗时的系统关闭。自动将频道设置下载到替换模块可节省更多时间。 这些模块支持引线断裂检测和短路检测。电流隔离将本质安全信号与总线和电源分开。 您可以将 4 mA ... 20 mA设备连接 到远程I / O，包括水流变送器，阀门定位器，压力传感器或温度变送器。还可以连接诸如热电偶，电阻温度检测器（RTD），机械触点和视觉或听觉警报的设备。 现实应用倍加福输出模块KFA6-SR2-EX2.W
