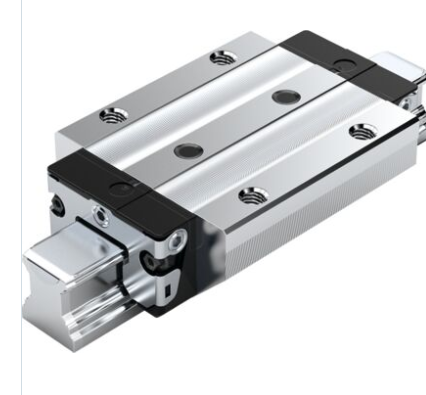

R165332220现货REXROTH滚珠托架信息

滚珠托架 KWD-035-FLS-C2-P-1

R165332220

滚珠滑块，FLS，规格 35，CS 钢，精密精度，中度预紧，不带滚珠链

滚珠滑块精度高，具有以下产品特性：

规格 35

FLS 结构型式：宽度 = 法兰，长度 = 长，高度 = 标准

导向滑块体采用 CS 碳素钢制造

预紧等级 C2：中度预紧

精度等级 P：精密 (P)

不带滚珠链

已经预润滑并进行了防腐处理

减摩轴承润滑脂 Dynalub 510

不带左侧附件元件（定位边在前）

不带右侧附件元件（定位边在前）

直头润滑接口散装供货。

标准款导向滑块体

导向滑块的长度 = 139.0 mm

互换设计：导向滑块和导轨可以以任何精度相互组合。

应用范围：适用于*苛刻刚度要求的场合

摩擦力波动明显降低、摩擦力水平明显降低，特别是在外力作用下

极好的动态特性

极高的精度

获得的入口区可将径流精度提高*多六倍

长效润滑可在数年内持续有效

周围均有金属螺纹的润滑油嘴

所有配件均配置有端面紧固螺纹

集成式全密封

高转矩负载承受力

各种不同预紧等级

各负载方向的刚度都较高 - 可用于每根轨道只有一个滑块的应用

由于滚珠滑块中心额外开了两个安装螺丝孔，提升了抬起和侧向载荷情况下的刚度

由于采用了预张紧的 O 型结构，因此可达*系统刚性

可选配的集成无磨损感应测量系统

滚珠滑块的配件可从上面和下面安装

可用于各种 SNS/SNO 滚珠导轨

所有四个主负载方向上的高额定载荷相同

滚珠滑块出厂时已经过润滑

Product attributes

规格 滚珠导轨导线系统

公称尺寸 [mm] 35

结构型式 FLS – 法兰型 长 标准高

构造型式 高精度滚珠滑块

型材导轨系统材质 碳钢

预紧等级 C2 - 中度预紧

精度等级 P - 精密级

密封件 SS - 标准密封件

滚珠链 无滚珠链（标准）

润滑 已预润滑、已防腐处理

自动调整以补偿轴心差 不能自动对准

导向滑块宽度 [mm] 100.0

导向滑块长度 [mm] 139.0

导向滑块高度 [mm] 40.4

带导轨的导向滑块的高度 [mm] 48.0

*加速度 amax [m/s²] 500.0

提示 *加速度 amax 当 Fcomb◡> 2.8 • Fpr 时：amax = 50 m/s2

*允许线性速度 vmax [m/s] 5.0

允许环境温度 (min. … max.) -10 °C ... +80 °C

允许环境温度 (min. … max.) 提示 短时间内可维持高达 100°C。在零下温度时请询问。

摩擦系数 μ 0.002 ... 0.003

摩擦系数 μ 提示 无密封摩擦

重量 [kg] 2.37

额定动载荷 C50 [N] 84000.0

动态承载量 C50 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动载荷 C100 [N] 66700.0

动态承载量 C100 提示 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态额定载荷 C0 [N] 116000.0

额定动扭转转矩 Mt50 [Nm] 1810.0

提示 额定动扭转转矩 Mt50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动扭转转矩 Mt100 [Nm] 1440.0

提示 额定动扭转转矩 Mt100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态扭转力矩载荷 Mt0 [Nm] 2500

额定纵向动转矩 ML50 [Nm] 1630.0

提示 额定纵向动转矩 ML50 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 50 000 m 行程为基准确定。

额定动纵向转矩 ML100 [Nm] 1290.0

提示 额定动纵向转矩 ML100 额定动载荷和动转矩按照 DIN ISO 14728-1 标准以 100 000 m 行程为基准确定。

静态纵向力矩载荷 ML0 [Nm] 2240

导轨节距 T [mm] 80

尺寸 A（型材导轨系统） [mm] 100

尺寸 A1（型材导轨系统） [mm] 50

尺寸 A2（型材导轨系统） [mm] 34

尺寸 A3（型材导轨系统） [mm] 33

尺寸 B（型材导轨系统） [mm] 139

尺寸 B 公差（型材导轨系统） [mm] +0.5

尺寸 B1 [mm] 105.5

尺寸 E1 [mm] 82

尺寸 E2（型材导轨系统） [mm] 62

尺寸 E3（型材导轨系统） [mm] 52

尺寸 E8（型材导轨系统） [mm] 58

尺寸 E9（型材导轨系统） [mm] 17.35

尺寸 H [mm] 48.0

尺寸 H1（型材导轨系统） [mm] 40.4

尺寸 H2 带防护带（型材导轨系统） [mm] 32.15

尺寸 H2 不带防护带（型材导轨系统） [mm] 31.85

尺寸 K1（型材导轨系统） [mm] 28.75

尺寸 K2（型材导轨系统） [mm] 30.25

尺寸 K3（型材导轨系统） [mm] 6.9

尺寸 K4（型材导轨系统） [mm] 6.9

尺寸 N1（型材导轨系统） [mm] 12

尺寸 N2（型材导轨系统） [mm] 10.15

尺寸 N6（型材导轨系统） [mm] 20.5

尺寸 N6 公差（型材导轨系统） [mm] ±0.5

尺寸 S1（型材导轨系统） [mm] 8.5

尺寸 S2（型材导轨系统） M10

尺寸 S5（型材导轨系统） [mm] 9

尺寸 S9 M3x5 mm

尺寸 S9 螺纹直径（型材导轨系统） M3

尺寸 S9 螺距 [mm] 5

尺寸 T1 min [mm] 16

尺寸 V1 [mm] 8
