全新Di-soric槽型光电开关OGU 005 G3-T3

槽型光电开关 OGU槽型光电开关 OGU槽型光电开关 OGU

槽型光电开关 OGU槽型光电开关 OGU槽型光电开关 OGU

的槽型光电开关 OGU

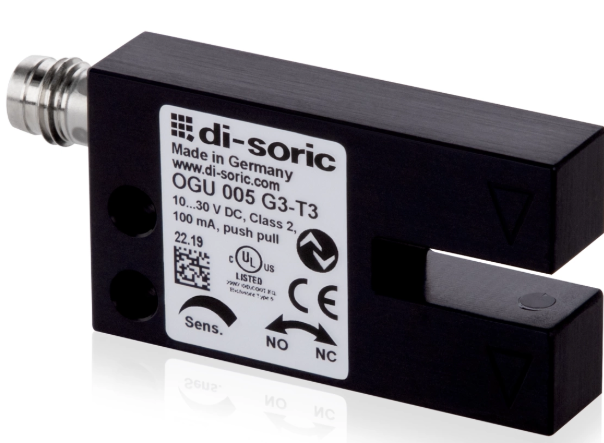

OGU 005 G3-T3

货号: 212814

配有 LED 光源的 OGU 系列是槽型光电开关中的标准产品。这个市场上*的槽型光电开关产品线囊括槽口宽度从 5 mm 到 250 mm 的设备。槽型光电开关 OGU 在极高的速度下也有很高的分辨率和再现性。可借助电位计、示教功能或者 IO-Link 直观操作。四种预设的操作模式，能以理想方式适配应用，IO-Link 同时还十分有利于配置和诊断。

4 种作为 IO-Link 参数的运行模式

作为 IO-Link 参数的吸合/切断延迟

利用 IO-Link 进行诊断

金属外壳

灵敏度可调

高开关频率

亮通/暗通

明亮的环形 LED

防护等级高

电气特征

工作电压

10 … 30 V DC (Supply Class 2)

空载电流（*）

30 mA

绝缘耐压强度

500 V

机械特征

槽口宽度

5 mm

内侧边长

16.8 mm

外壳尺寸

25 x 45 x 10 mm

外壳长度

45 mm

机箱高度

25 mm

外壳宽度

10 mm

外壳材料

铝 (黑色, 涂漆)

、许可

防护等级

III，在安全特低电压下工作

许可

UL

一般特征

工作原理

光学

评估

数字量

型式

槽型

功能范围

操作模式

标准, 高分辨率, 功率, 速度

输出端、输入端、接口

开关输出端

推挽式, 100 mA, NO/NC, 可切换

电压降（*）

1.5 V

接口

IO-Link (V1.1，COM2 (38.4 kBd)，智能传感器配置文件)

光学数据

光源

LED

颜色

红外

抗环境光

25 kLx

探测范围、测量范围、公差极限

分辨率（出厂设置）

0.2 mm (标准)

再现性（出厂设置）

0.02 mm

分辨率（标准）

0.2 mm

再现性（标准）

0.02 mm

分辨率（高分辨率）

0.1 mm

再现性（高分辨率）

0.02 mm

分辨率（功率）

1 mm

再现性（功率）

0.02 mm

分辨率（速度）

0.2 mm

再现性（速度）

0.02 mm

开关滞后（*）

100 µm

显示，操作

灵敏度调整

电位计或者 IO-Link

时间特性

开关频率（出厂设置）

10000 Hz (标准)

开关频率（标准）

10000 Hz

开关频率（高分辨率）

10000 Hz

开关频率（功率）

250 Hz

开关频率（速度）

14000 Hz

环境条件

工作环境温度

-25 … +60 °C

防护等级

IP 67

电气连接

连接

插头, M8, 3 针

全新Di-soric槽型光电开关OGU 005 G3-T3
