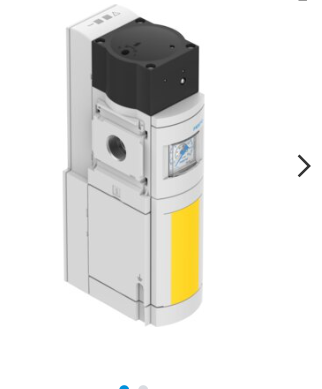

费斯托快速排气阀MS6-SV-1/2-E-10V24-AD12

费斯托FESTO软启动器数据表

特性 值

系列 MS

规格 6

网格尺寸 62 mm

安全功能 排气

防止意外启动（增压）

强制动态说明 切换频率，一个月至少一次

结构特点 活塞闸阀

活塞阀座

驱动方式 电控

先导气源 内先导

密封原理 软密封

排气功能 不带节流选项

手控装置 无

在先导电磁阀上：不制动；在软启动/快速排气阀上：制动，自复位

在先导电磁阀上：不制动，制动；在软启动/快速排气阀上：制动，自

复位

复位类型 弹簧复位

先导类型 先导驱动

阀功能 两位三通，常闭，单稳态

软启动功能

工作压力 0.3 Mpa ... 1 Mpa

工作压力 3 bar ... 10 bar

压力表（模拟）或压力显示器（数字） 为 G1/4 准备

为 G1/8 准备

红/绿色刻度

通过压力传感器

带有含 LCD 显示屏的压力传感器

带压力传感器，带操作状态指示器

带压力表

标准额定流量（根据 DIN 1343 标准化） 4300 l/min ... 5700 l/min

持续通电率 *

信号状态显示器 LED

浮动触点

开关输出

通过 AS-i

线圈的特性参数 110 V AC：50/60 Hz，启动功率 3.0 VA，保持功率 2.4 VA

230 V AC：50/60 Hz，启动功率 3.0 VA，保持功率 2.4 VA

24 V DC：1.5 W

24 V DC: 1.8 W

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

特性 值

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

材料说明 RoHS 合规

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

防护等级 IP65

带插入式插座

介质温度 -10 °C ... 60 °C

环境温度 -10 °C ... 60 °C

储存温度 -10 °C ... 60 °C

耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

RCM 商标

c UL us - (OL)

KC 标记 KC-EMV

CE （见合格声明） 符合欧盟电磁兼容性指令

符合欧盟机械指令

符合欧盟低电压指令

符合欧盟 RoHS 指令

CE 标记（见合格声明） 符合英国机器相关规定

符合英国 RoHS 指令

证书签发机构 IFA 1001180

Intertek UK-MCR-0086

TÜV 44 799 12 556236 000

适合食品行业使用 见补充材料说明

安装方式 要么：

管式安装

带附件

安装位置 可选

外壳材料 压铸铝

密封件材料 NBR

活塞杆材料 高合金不锈钢

费斯托快速排气阀MS6-SV-1/2-E-10V24-AD12
