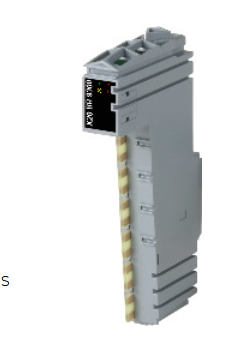

贝加莱B+R模块X20BR9300现货

材料编号：

X20BR9300

说明：

X2X链路总线接收器

X2X链路和内部I/O电源的馈电

馈电和X2X链路电源的电气隔离

通过同时操作多个电源模块，可以实现X2X链路电源的冗余

仅在*左侧的插槽上操作

总线接收器用于将X20系统连接到X2X链路。该模块配备有X2X链路的馈线以及内部I/O电源。

简短描述

总线接收器X2X-Link总线接收器，带I/O和总线电源

一般信息

B&R ID代码0x1BC1

状态指示灯X2X总线功能、过载、工作状态、模块状态

诊断

模块运行/错误是，使用LED状态指示灯和软件

过载是，使用LED状态指示灯和软件

X2X总线功能是，使用LED状态指示灯

X2X-Link电源的功耗为1.62 W

功耗

内部I/O 0.6 W

致动器引起的额外功耗（电阻）[W]-

CE是

UKCA是

CRA（网络弹性法案）正在准备中

ATEX 2区，II 3G Ex nA nC IIA T5 Gc

IP20，Ta（见X20用户手册）

09年ATEX 0083X

ULE115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

I类，2区，ABCD组，T5

KC是

X2X链路电源输入

输入电压24 VDC-15%/+20%

输入电流*值。零点七一

保险丝集成，不可更换

反极性保护是

X2X-Link电源输出

标称输出功率7W

并联是

冗余操作是

过载特性防短路、临时过载

输入I/O电源

输入电压24 VDC-15%/+20%

保险丝所需线路保险丝：*10A缓慢熔断

反极性保护否

输出I/O电源

标称输出电压24 VDC

短路行为所需线路保险丝

允许的接触负载10A

电学性质

电气隔离

X2X链路电源与X2X链路供电隔离

I/O电源未与I/O电源隔离

运行条件

安装方向

水平是

垂直是

安装海拔高度

0至2000米无限制

>2000米每100米环境温度降低0.5°C

防护等级符合EN 60529 IP20

环境条件

温度

操作

水平安装方向-25至60°C

垂直安装方向-25至50°C

降额见“降额”一节。

储存-40至85°C

运输-40至85°C
