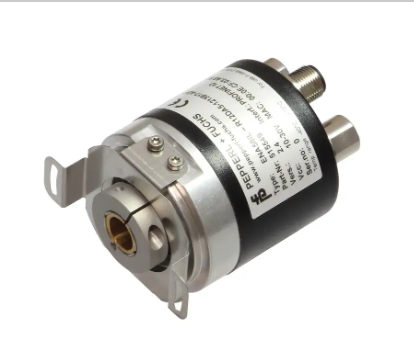

ENA58IL-R12DA5-1213B17-ABP现货P+F编码器

产品介绍

编码器

主要优势一览

嵌入式空心轴

30 位，多匝

无需磨损磁性抽样

高分辨率和精度

对所有带现场总线接口的主要编码器具有力学兼容性

状态 LED

通用规格

检测类型 磁性采样

设备类型 *值编码器

线性度误差 ≤ ± 0,1 °

UL 文件编号 E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。

电气技术规格

工作电压 UB 10 ... 30 V DC

功耗 P0 大约 2,5 W

可用前的时间延迟 tv < 1000 ms

输出码 二进制码

Code course（计数方向） 可调

接口

接口类型 PROFIBUS DP

DPV0、DPV1、DPV2

分辨率

单圈 可达 16 Bit

多匝 可达 14 Bit

体解决方案 可达 30 Bit

传输速率 ≤ 12 MBit/s环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

相对湿度 98 % ，无冷凝

连接器 对于带轴向连接器出线口的型号或带径向连接器出线口的连接盖：

Profibus：1 个插头 M12 x 1，5 针，B 码；1 个插座 M12 x 1，5 针，B 码

电源：1 个插头 M12 x 1，4 针，A 码

端子盒 对于配备带径向缆线出线口的连接盖的型号

材料

外壳 镀锌钢，涂漆

法兰 铝

轴 不锈钢

质量 大约 300 g 用于不带连接盖的型号

大约 510 g 用于带连接盖的型号

旋转速度 * 12000 min -1 对于 IP54、IP65

* 3000 min -1 对于 IP66/IP67

惯性力矩 30 gcm2

起始扭矩 < 3 Ncm

轴负载

轴向 24 N

径向 198 N

角度偏移 ± 0,9 °

轴向偏移 ±0.3 mm 静态

径向偏移 ±0.5 mm 静态
