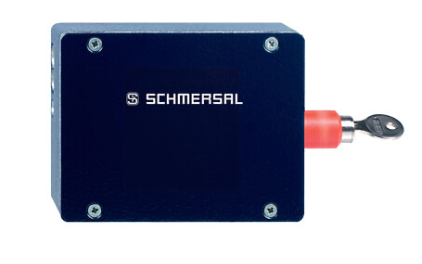

德国施迈赛schmersal电磁安全锁的产品介绍

AZM 415-11/11ZPK-ST-9334-1

AZM 415-11/02ZPK 24VAC/DC

项目编号 101194497

电磁安全锁

AZM 415-11/02ZPKA 230VAC

项目编号 101216943

电磁安全锁

AZM 415-11/02ZPKA 24VAC/ DC

项目编号 101155171

电磁安全锁

AZM 415-11/02ZPKAT 24VAC/DC

项目编号 101192239

电磁安全锁

德国施迈赛schmersal电磁安全锁数据表

AZM 415-11/02ZPKE 24VAC/DC

项目编号 101196094

电磁安全锁

AZM 415-11/02ZPKF 48VAC/ DC

项目编号 101175873

电磁安全锁

AZM 415-11/02ZPKFE 24VAC/DC

项目编号 101196227

电磁安全锁

AZM 415-11/02ZPKT 24VAC/DC

项目编号 101186852

电磁安全锁

AZM 415-11/02ZPKTE 24VAC/DC

项目编号 101193002

钢珠锁定可调至400 N

通过曲轴系统无障碍开启门

2 同一壳体的开关

可提供防爆型号

紧急开锁

162 mm x 100 mm x 46,5 mm

金属外壳

联锁保护防止不正确锁定

鲁棒设计

长寿命

2 电缆进口 M 20 x 1.5

终止剪割钳

标准型

BG-GS-ET-19

EN IEC 60947-5-1

工作原理

机电

外壳材料

铝

垫圈镀层材料

涂色

毛重

1,070 g

体数据 - 产品特性

通电解锁

是

紧急解锁

是

操动方向数量

1

辅助触点数量

2

安全触点数量

2

防护门数量

1

安全评估

标准型

EN ISO 13849-1

任务时间

20 年

安全评估 - 安全输出

B10D 常闭触点 (NC)

2,000,000 操作

机械参数

机械寿命，*少

1,000,000 操作

保持力 FZh 按照 EN ISO 14119

3,500 N

锁定力，*小

150 N

锁定力，*

400 N

肯定断开行程

5 mm

肯定断开操作力，*小

15 N

操动速度，*

0.2 m/s

机械参数 - 连接技术

连接器

螺丝端子 M20 x 1.5

线缆截面，*小

2 x .75 mm²

电缆截面，*

2 x 2.5 mm²

注（电缆截面）

包括导体套管在内的所有指标。

机械参数 - 尺寸

传感器长度

46.5 mm

传感器宽度

162 mm

传感器高度

100 mm

环境条件

防护等级

IP54

工作环境温度

-25 ... +50 °C

注（相对湿度）

无冷凝

不结冰

环境条件 - 绝缘值

额定绝缘电压 Ui

250 VAC

额定冲击耐受电压 Uimp

4 kV

电气参数

热测试电流

6 A

额定控制电压

24 VAC/DC

应用类别 AC-15

230 VAC

应用类别 AC-15

4 A

应用类别 DC-13

24 VDC

应用类别 DC-13

1 A

电力功率消耗，*

10 W

开关元件

NO触点，NC触点

开关原理

缓动

触点材料，电气

银

其他数据

备注（应用）

滑动安全门

铰链式安全防护装门

注意

注（紧急解锁）

只有*人士可以使用钥匙进行复位。

紧急释放适用于于当有“无意锁住”的人必须离开危险的且已经锁住的区域时。

通过按下锁定按钮释放

在移除情况下，防护设施受到保护，以防止意外关闭。

使用锁定按钮
