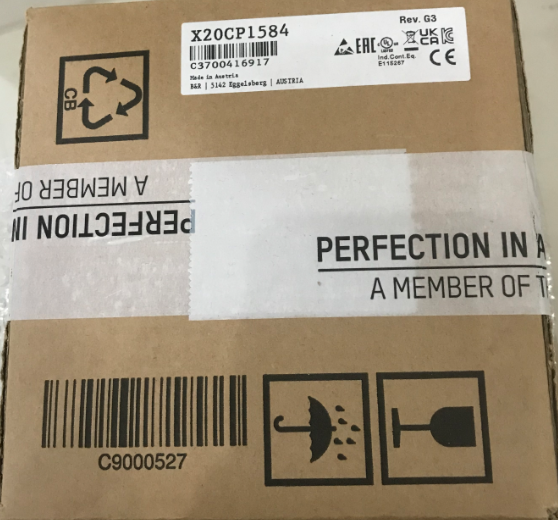

现货供应B+R贝加莱X20CP1584可编程逻辑控制器

说明：

配备额外I/O处理器的Intel Atom 600 MHz处理器

板载以太网、带轮询响应链的POWERLINK和USB

1个插槽用于模块化接口扩展

CompactFlash作为可移动应用程序内存

256 MB DDR2-SDRAM

无风扇

该控制器基于时钟频率为0.6 GHz的Atom处理器，并配备了256 MB DDR2 SDRAM。

USB、以太网、POWERLINK和可移动CompactFlash都是标准功能。千兆以太网接口是标准功能。为了获得更实时的网络性能，板载POWERLINK接口支持轮询响应链模式（PRC）。

控制器配备了一个可用于X20通信模块的插槽。通过使用通信模块，各种总线和网络系统可以很容易地集成到X20系统中。

系统模块 控制器

一般信息

B&R 代码 0xC370

冷却 无风扇

状态指示灯 CPU 功能，以太网，POWERLINK，紧凑型闪存，电池

诊断

电池 是的，使用LED状态指示灯和软件

CPU功能 是的，使用LED状态指示灯

闪存卡 是的，使用LED状态指示灯

以太网 是的，使用LED状态指示灯

电力连接 是的，使用LED状态指示灯

温度 是的，使用软件注册

支持

控制器冗余 不

储存健康数据支持 是的

ACOPOS 支持 是的

视觉组件支持 是的

无接口模块和USB时的功耗 8.6 瓦

X2X 链路电源的功耗 1.42 瓦

功率消耗

内部输入/输出 0.6 瓦

由执行器（电阻性）引起的额外功率消耗 [W] -

欧盟 是的

英国法典 是的

网络恢复法案 (Cyber Resilience Act) 评估进行中

ATEX 区域2，II 3G Ex nA nC IIA T5 Gc

IP20, Ta (见X20用户手册)

FTZÚ 09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

1类，2区，组ABCD，T5

DNV 温度: 0到55°C(0 to 55°C)

湿度: **(up to *)

振动: 4 g(4 g)

电磁兼容性: 桥和开放甲板(bridge and open deck)

CCS 是的

LR 环境1

KR 是的

ABS 是的

BV EC33B

温度：5 - 55°C

振动：4 g

电磁兼容性：桥和开甲板

KC 是的

CPU和X2X链路电源

输入电压 24 VDC -15% / +20%

输入电流 *1.5安培

保险丝 集成，不能替代

反极保护 是的

X2X 链路电源输出

额定输出功率 7 瓦

并联连接 是的

冗余操作 是的

输入 I/O 电源

输入电压 24 VDC -15% / +20%

保险丝 必需的线路熔断器：*10 A，慢熔断

输出 I/O 电源

额定输出电压 24 伏直流电

允许的接触负载 10 A

电源 - 一般信息

状态指示灯 过载，运行状态，模块状态，RS232数据传输

诊断

RS232 数据传输 是的，使用LED状态指示灯

模块运行/错误 是的，使用LED状态指示灯和软件

载 是的，使用LED状态指示灯和软件

电气隔离

I/O 电源 - I/O 电源供应 不

CPU/X2X Link 电源 - CPU/X2X Link 电源供应 是的

控制器

CompactFlash 插槽 1

实时钟 非易失性，分辨率1秒，25°C时准确度为±10 ppm

FPU 是的

处理器

类型 Atom E620T

时钟频率 0.6 GHz

L1 缓存

数据代码 24 千字节

程序代码 32 千字节

L2 缓存 512 千字节

集成I/O处理器 在后台处理I/O数据点

模块化接口插槽 1

残留变量 *256 kB

*短任务类循环时间 400 微秒

典型指令周期时间 0.0075 微秒

数据缓冲

电池监控 是的

锂电池 *低2年，环境温度23°C

标准内存

内存 256 MB DDR2 SDRAM

用户 RAM 1 MB静态随机存取存储器 (SRAM)

接口

接口 IF1

信号 RS232

变体 通过12针端子块X20TB12连接

*距离 900 米

转移率 *115.2 kbit/s

接口 IF2

信号 以太网

变体 1x RJ45 屏蔽

行长度 *距离 100 米 之间有 2 个站点（段长度）

转移率 10/100/1000 Mbit/s

转账

物理层 10BASE-T/100BASE-TX/1000BASE-T

半双工 是的

全双工 是的

自动协商 是的

自动MDI/MDIX 是的

接口 IF3

现场总线 POWERLINK (V1/V2) 管理或控制节点

类型 Type 4

变体 1x RJ45 屏蔽

行长度 *距离 100 米 之间有 2 个站点（段长度）

转移率 100 Mbit/秒

转账

物理层 100BASE-TX

半双工 是的

全双工 POWERLINK模式：否 / 以太网模式：是

自动协商 是的

自动MDI/MDIX 是的

接口 IF4

类型 USB 1.1/2.0

变体 A型

*输出电流 0.5 安培

接口 IF5

类型 USB 1.1/2.0

变体 A型

*输出电流 0.5 安培

接口 IF6

现场总线 X2X 链路主控
