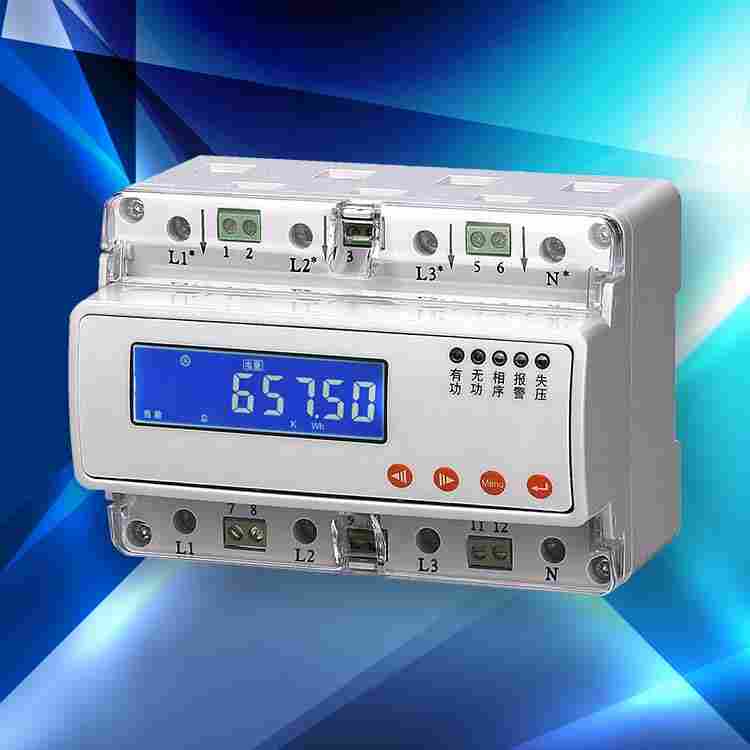

MDL-101导轨式内控预付费电能表丰台项目产品概述


是针对电力系统、公用设施、工业应用及住宅等电力监控需求而设计的多功能电力仪表，可应用于交流充电桩，太阳能光伏等场合，完备的通讯功能使之非常适合于各类实时电力监控系统。
jssgzn

---

MDL-101技术指标

标准电流（A）：5（40）、5（60）
LCD显示可选停电显示或背光功能。
通讯方式：RS485、远红外通信。

---

MDL-101性能特点

1. 模块化设计，各路独立的计量和独立的管理单元
2. 结构紧凑，体积小，便于安装
3. 单、三相任意组合和混用，大大提升应用灵活性
4. 支持远程费控和本地IC卡费控方式，可设置为预付费和后付费模式
5. 支持遥控器查看和现场设置参数等管理
6. 具备阻性负载特性识别功能
7. 支持多费率和阶梯电价计费功能
8. 有12路。每 1路独立具有组合有功电能计量功能，并且能存储其数据。
9. 可通过远程强制给其中任意用户供电和断电功能。
10. 有两种购电方式：远程购电和 IC卡购电。

---

MDL-101应用场合
导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内。为低压照明终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。

---

MDL-101使用方法

正常工作温度：-25℃~ 55℃
极限工作温度：-40℃~ 70℃
存储环境温度：-40℃~ 80℃

---

MDL-101小知识

目前终端电能计量表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不便的缺点。
导轨式安装电能表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端电能计量，便于工业电能计量系统加装电能表进行改造。
导轨式安装电能表是新一代微型导轨式电能表，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于配电箱内。电能表测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。
同时，导轨式电能表可采用RS485通讯接口与系统实现数据交换。导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，适用于机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。
随着“智能电网”的普及，必将淘汰所有的传统就是感应式电能表，及不具备双向通信功能、结构简单的电子式电能表，取而代之的是能实现供电企业与用户进行双向通信的导轨式电能表。作为一种绿色节能，快速的新式电能表，能够有效保证电网的运行成本，保障了电网的安全性和可靠性，为我国电力的健康可持续发展奠定了良好的基础。

为了测试准确，OTDR测试仪的脉冲大小和宽度要适当选择，按照厂方给出的折射率n值的指标设定。在判断故障点时，如果光缆长度预先不知道，可先放在自动OTDR，找出故障点的大体地点，然后放在高级OTDR。将脉冲大小和宽度选择小一点，但要与光缆长度相对应，盲区减小直至与坐标线重合，脉宽越小越，当然脉冲太小后曲线显示出现噪波，要恰到好处。再就是加接探纤盘，目的是为了防止近处有盲区不易发觉。关于判断断点时，如果断点不在接续盒处，将就近处接续盒打开，接上OTDR测试仪，测试故障点距离测试点的准确距离，利用光缆上的米标就很容易找出故障点。
