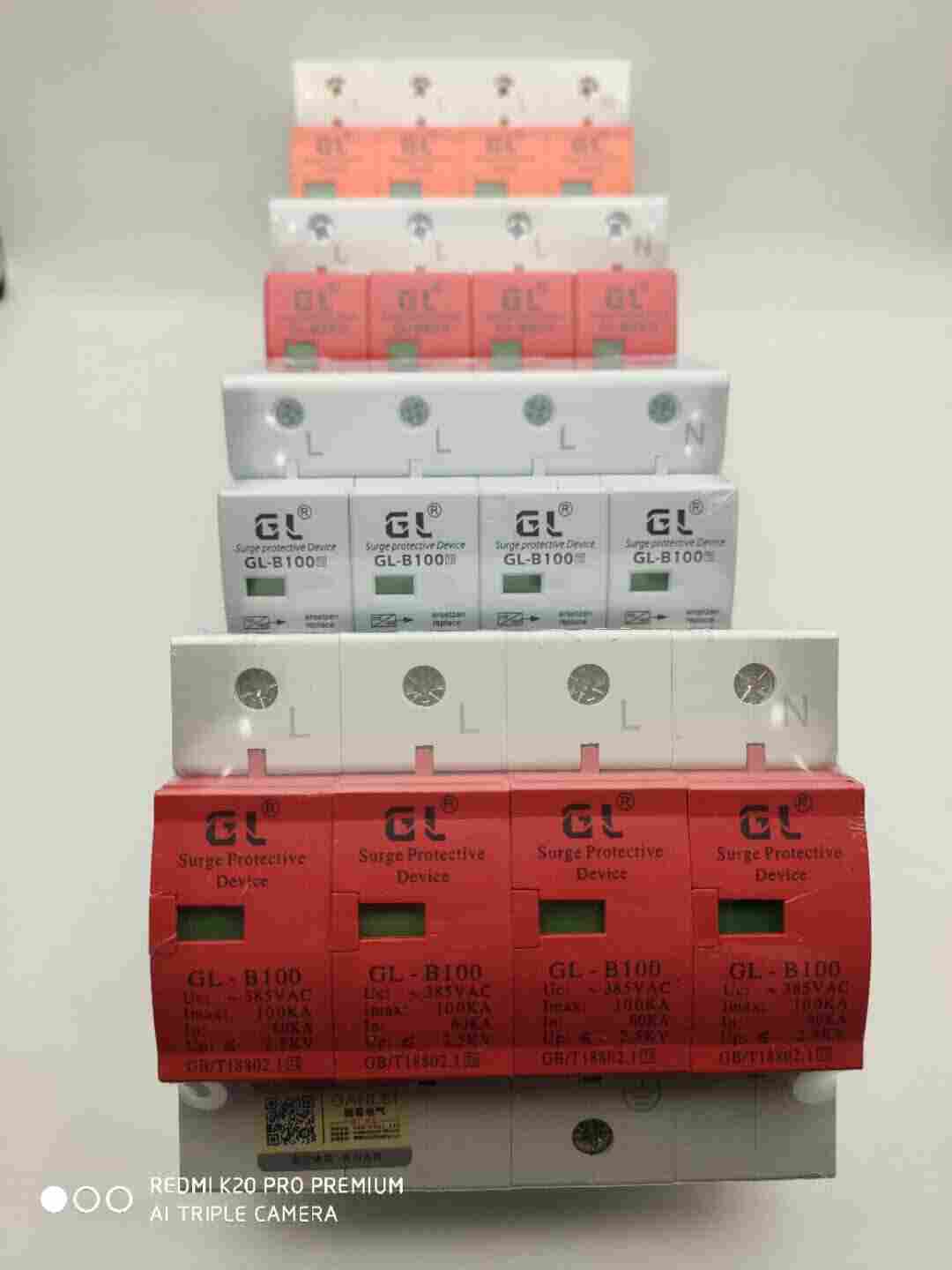

SPD是电子设备雷电防护中不可缺少的一种装置，其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击。350us电源防雷器接线

一级10/350波形（T1检测报告）浪涌保护器，有各个省的防雷备案和检测报告，如有需要请联系客服。

此款防雷器主要用于加油站、天然气站、液化气站的电源系统防雷，

防雷所验收无忧。

产品特点 Product Features

1、一体式电涌保护器单元。

2、可承受15KA(10/350s)雷电流冲击。

3、动作响应时间小于100纳秒。电源浪涌保护器工作原理

4、可视窗口颜色表示保护的工作状态白色（正常），红色（故障）。

1、Could be replaced for the module not need rower cut.

2、Maximum current of endure the lightning stroke 25KA(10/350s).

3、Time of response<100ns.

4、The color of visible window shows operating status,green means normal,red means abnormal.

主要技术参数 Main Technical Parameters

型 号Model LEU1-I25/385/4P 参数Technical Parameters 额定工作电压 Rate Operating Voltage Uc(V~) 220V 380V 持续工作电压Maximum Continuous Operating Voltage Uc(V~) 385V/420V 电压保护水平Voltage Protection Level Up(V~)KV 2.5KV 标称放电电流 Nominal Discharge Current In(10/350s)kA *放电电流Maximum Discharge Current Imax(10/350s)kA 50KA 响应时间Response Time ns 100 测试依据Test Standard GB18802IEC61643-1 接入导线载面积L/N(mm2)The Cross Section of L/N Line 16

接入导线载面积PE(mm2)The Cross Section of PE Line 35 熔断器和断路器选型Fuse or Switch(A) 63A、100A 工作环境Operating Environment -40~+85 相对湿度 Relative Humidity(25) 95% 安装Installation 标准导轨道 外壳材料 Material Of Outer Covering 玻璃纤维增强塑料.350us电源防雷器接线
