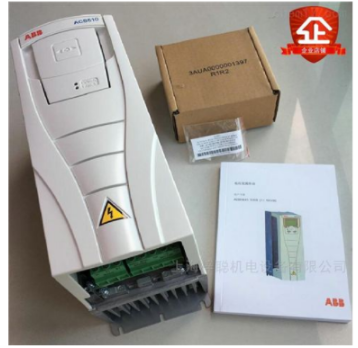

ACS510-01-05A6-4ACS510-01-07A2-4变频器针对风机水泵进行了硬件和软件的优化：***匹配风机水泵的使用。

ACS510-01-05A6-4ACS510-01-07A2-4一个变频器***可以连接7个电机，电机和变频器的功率保持一致

ACS510-01-05A6-4ACS510-01-07A2-4变频器性能参数

功率：2.2KW3KW

电源电压：3-相380至480V+10/-15%

频率范围：48to63Hz

功率因数0.98

输出电压：3-相0V至Usupply

输出频率：0至500Hz

过载能力：一般使用1.1*In（每十分钟允许一分钟）

开关频率：1KHz，4KHz，8KHz，12KHz可选

加速时间：0.1至1800S

减速时间：0.1至1800S

控制精度：速度控制开环电机额定滑差20%

控制精度：转矩控制开环±5%额定转矩

模拟量信号：2路模拟量输入，电压（0/2-10V）、电流（0/4-20MA）；

2路模拟量输出，频率、电流、转速、功率等；

数字量信号：6路数字量输入，内部或外部24V供电，PNP和NPN类型；

3个继电器输出

防护等级：IP21、IP54

ACS510系列变频器型号

产品型号PN（kW）I2N（A）

电机额定功率额定输出电流

变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

河北ACS510-01-07A2-4

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

变频器组成

主电路

主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类

变频功率分析仪

变频功率分析仪(5张)

：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器“。

大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。

平波回路

在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。

逆变器

同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。

控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。

（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。

（3）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。

（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（5）保护电路：检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏。

功能作用

变频节能

变频器节能主要表现在风机、水泵的应用上。风机、泵类负载采用变频调速后，节电率为20%～60%，这是因为风机、泵类负载的实际消耗功率基本与转速的三次方成比例。当用户需要的平均流量较小时，风机、泵类采用变频调速使其转速降低，节能效果非常明显。而传统的风机、泵类采用挡板和阀门进行流量调节，电动机转速基本不变，耗电功率变化不大。据统计，风机、泵类电动机用电量占用电量的31%，占工业用电量的50%。在此类负载上使用变频调速装置具有非常重要的意义。目前，应用较*的有恒压供水、各类风机、中央空调和液压泵的变频调速。

由于变频器内置有32位或16位的微处理器，具有多种算术逻辑运算和智能控制功能，输出频率精度为0.1%~0.01%，且设置有完善的检测、保护环节，因此，在自动化系统中获得广泛应用。例如：化纤工业中的卷绕、拉伸、计量、导丝；玻璃工业中的平板玻璃退火炉、玻璃窑搅拌、拉边机、制瓶机；电弧炉自动加料、配料系统以及电梯的智能控制等。变提高工艺水平和产品质量方面的应用频器在数控机床控制、汽车生产线、造纸和电梯上的应用。
