翻斗式雨量传感器 型号DF-410890 库号D410890 ​

概述
本仪器为多层式翻斗量传感器，其性能符合标准GB/T11832-2002《翻斗式雨量计》、和气象局《气象仪器和观测方法指南》(第六版)和相关要求。
本仪器在计量翻斗的上方安装了双向翻板装置和用于平滑雨强的梯级控释漏斗，的提高了降水数据观测质量。
本仪器与数采集器或计算机连接可供各种类型的气象站、水文站、雨量观测站用于测量降水起止时间、累计降水量和降水强度。
2 性能特点
与其它类型的翻斗式雨量传感器相比较，本型号传感器具备如下点：
2.1 采用上述二项发明后，本仪器的系统能缩小至≤±1%的水平，并且的性能稳定、，现场仪器的方法简便；
2.2 本仪器机心支架为金属铸造一体式支架，具有拆装重复性好、稳固性好的点；
2.3 本仪器的翻斗容量定位调节螺钉设计为“牙细螺纹”，翻斗容量调节精细；
2.4 本仪器的计数翻斗上设置了两个恒磁体并配置了两个对应的干簧管，使仪器信号传输。
3 主要参数
3.1 承雨口径：φ20000.60mm； 刃口锐角：40o～45°
3.2 分辨力：0.1mm
3.3 雨强范围：0.01mm～4mm/min (允许通过大雨强8mm/min)
3.4 测量： ≤±4% ( 符合标准 III 级准确度要求 )
≤±3% ( 符合标准 II 级准确度要求 )
≤±2% ( 符合标准 I 级准确度要求 )
≤±1% (准确度于 I 级标准)
3.5 发讯方式：两路干簧管通、断信号输出
3.6 工作环境：环境温度：-10℃～50℃
相对湿度：<95%(40℃)
3.7 尺寸、重量：尺寸： φ216mm×470mm
重量： 3.8Kg
4 构造、原理

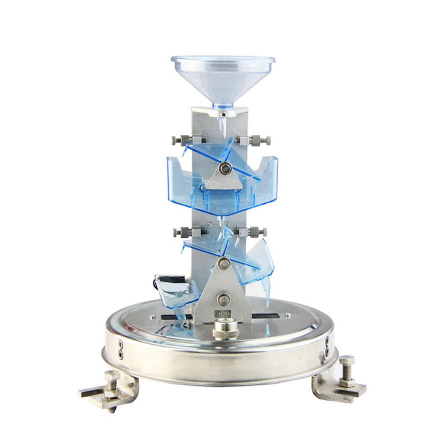

如图1所示，本仪器由直径为200mm承雨口组件、外筒、底座组件、机芯组件组成。机芯组件安装在底座组件上，它包括： 一体式支架、上漏斗、上翻斗、上翻斗倾角定位调节螺钉、梯级控释漏斗、双向翻板、计量翻斗、计量翻斗倾角定位调节螺钉、计数翻斗、干簧管、信号输出端子等。
