WE24-2B230+WS24-2D230施克对射式传感器

光电传感器: W24

WS/WE24-2B230

订货号：

1017861

工作原理对射式光电传感器

尺寸(宽 x 高 x 深) 27 mm x 87.5 mm x 65 mm

外壳形状（光束出口）方形

*开关距离 0 m ... 60 m

感应距离 0 m ... 50 m

焦距大约 1°

光源种类可见红光

光源 LED 1)

光点尺寸（距离） Ø 700 mm (50 m)

发射器散射角大约 1°

设置电位计

1) 平均使用寿命：100,000 小时，TU = +25 °C.

工作电压 UB 10 V DC ... 30 V DC 1)

残余纹波 < 5 Vss 2)

消耗电流，发射器 50 mA 3)

消耗电流，接收器 40 mA 3)

开关量输出 NPN, PNP

开关类型明/暗切换

开关类型可选可通过 PNP/NPN 转换器选择, 可通过明通/暗通开关选择

输出电流 Imax. ≤ 100 mA

响应时间 ≤ 500 µs 4)

开关频率 1,000 Hz 5)

接收角度大约 2.5°

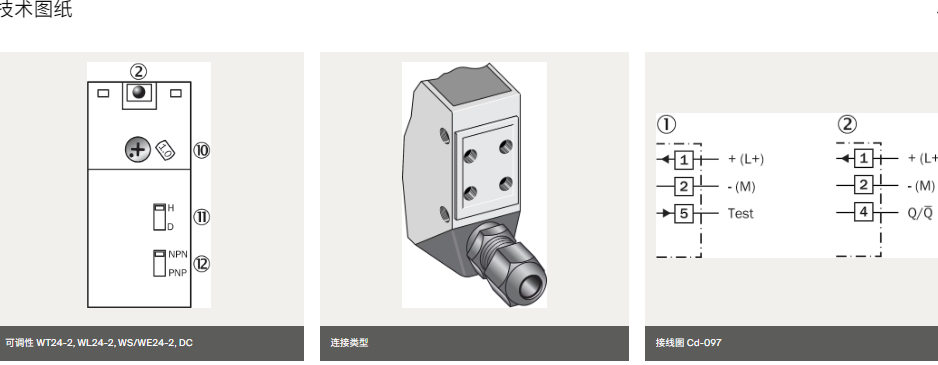

连接类型夹持式端子，带 M16 螺纹

保护电路

A 6)

C 7)

D 8)

防护等级 II 9)

重量 660 g

外壳材料金属, 压铸锌

材料、光学元件塑料, PMMA

外壳防护等级 IP67

测试输入端发射器关闭 TE 根据 0 V

运行环境温度 –40 °C ... +60 °C

仓库环境温度 –40 °C ... +75 °C
